使用 Envoy 作为前端代理

本文为 Jimmy Song 原创。转载请注明来源： https://jimmysong.io/blog/envoy-as-front-proxy/

查看本文大纲

Envoy 是一款由 Lyft 开源的，使用 C++ 编写的 L7 代理和通信总线，目前是 CNCF 旗下的开源项目，代码托管在 GitHub 上，它也是 Istio service mesh 中默认的 data plane。本文将给出使用 Envoy 作为 service mesh 的数据平面的示例，应用使用 docker-compose 编排。

特性

Envoy 包括如下特性：

进程外架构，不侵入应用进程
使用现代版 C++11 代码
L3/L4 filter 架构
HTTP L7 filter 架构
支持 HTTP/2
HTTP L7 routing
支持 gRPC
支持 MongoDB L7
动态配置
最佳可观测性
支持 front/edge proxy
高级负载均衡
健康检查
服务发现
支持 DynamoDB L7

Envoy 本身无法构成一个完整的 Service Mesh，但是它可以作为 service mesh 中的应用间流量的代理，负责 service mesh 中的数据层。

更多信息请参考 Envoy 官网。

Envoy 作为前端代理

本文是使用 Envoy 作为前端代理的介绍，仅使用 docker 容器和 docker-compose 做编排在单机中运行，帮助我们从更底层了解 Envoy，当我们将 Envoy 作为 Istio Service Mesh 的 data panel 的时候将更加游刃有余。

快速开始

Envoy 中的所有规则配置跟 Kubernetes 一样都是通过 YAML 文件来完成的。在继续下面的步骤之前，首先克隆 Envoy 的 GitHub repo。

git clone https://github.com/envoyproxy/envoy.git

运行 sandbox 测试

Envoy 官方提供了以下打包用例：

Front Proxy
Zipkin Tracing
Jaeger Tracing
gRPC Bridge

全部可以使用 docker-compose 运行，代码可以在 https://github.com/envoyproxy/envoy/tree/master/examples 找到。

Front proxy

Envoy 在 envoymesh 的边缘做反向代理，详细使用方式见 https://www.envoyproxy.io/docs/envoy/latest/start/sandboxes/front_proxy，在此我将解说下以下问题：

Envoy 是如何作为进程外架构运行的？
为何说 Envoy 是无侵入式架构？
Envoy 作为边缘反向代理能做什么？

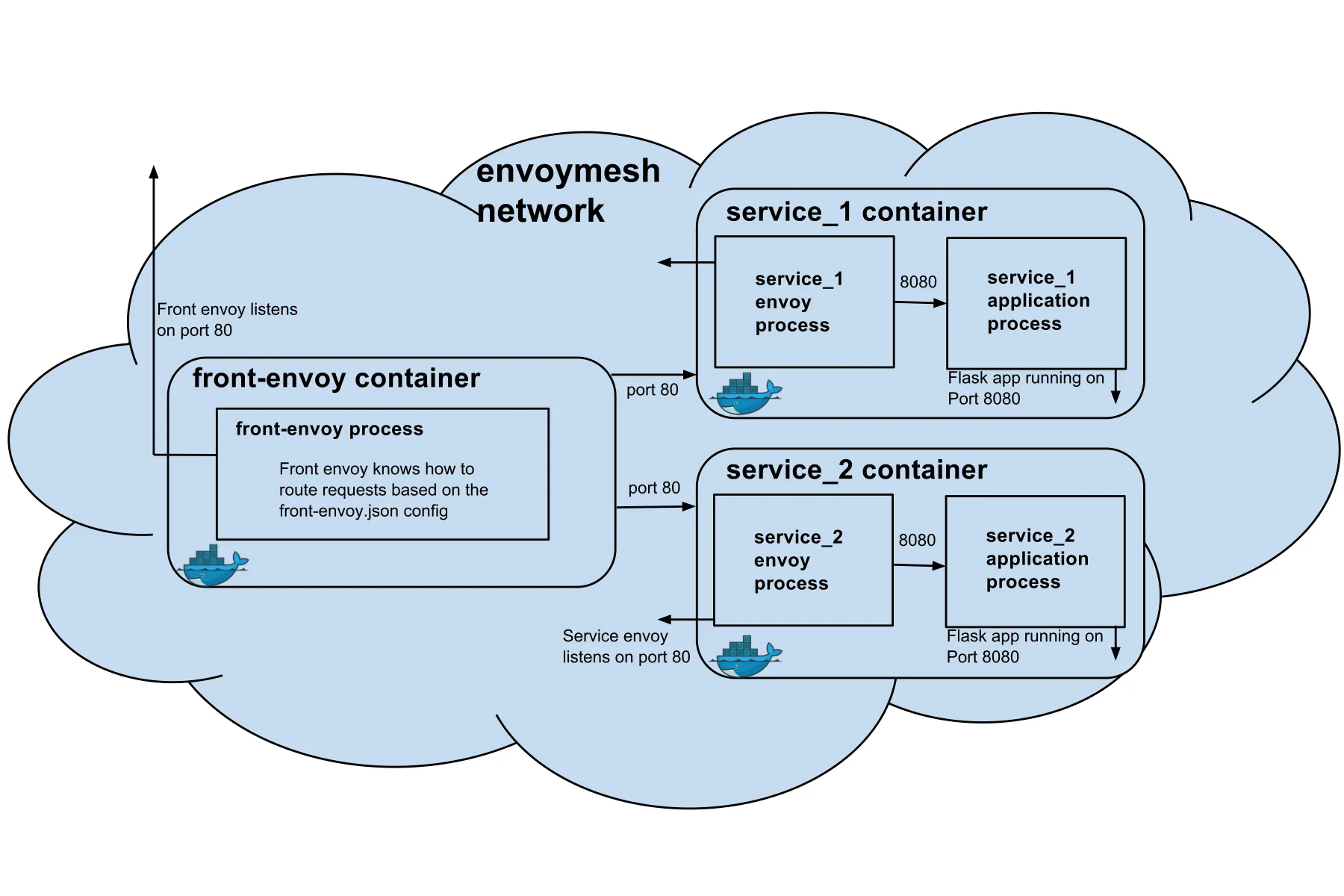

本示例的架构图如下所示，此时 Envoy 将作为一个反向代理，类似于 Nginx，但与 Nginx 不同的是它还会作为一个进程，伴随每个服务一起运行在同一个容器中（在 Kubernetes 中可以作为 Sidecar 与应用容器一起运行在同一个 Pod 中）。

在此示例中一共有 3 个服务，我们需要为其创建容器编排的 docker-compose.yml 文件。

version: '2'
services:

  front-envoy:
    build:
      context: .
      dockerfile: Dockerfile-frontenvoy
    volumes:
      - ./front-envoy.yaml:/etc/front-envoy.yaml
    networks:
      - envoymesh
    expose:
      - "80"
      - "8001"
    ports:
      - "8000:80"
      - "8001:8001"

  service1:
    build:
      context: .
      dockerfile: Dockerfile-service
    volumes:
      - ./service-envoy.yaml:/etc/service-envoy.yaml
    networks:
      envoymesh:
        aliases:
          - service1
    environment:
      - SERVICE_NAME=1
    expose:
      - "80"

  service2:
    build:
      context: .
      dockerfile: Dockerfile-service
    volumes:
      - ./service-envoy.yaml:/etc/service-envoy.yaml
    networks:
      envoymesh:
        aliases:
          - service2
    environment:
      - SERVICE_NAME=2
    expose:
      - "80"

networks:
  envoymesh: {}

使用 docker-compose 启动可以保证三个服务都在同一个网络内，即 frontproxy_envoymesh 网络中。

其中 front-envoy 是前端（边缘）Envoy 服务，用来做反向代理，它使用的是 Dockerfile-frontenvoy 文件来构建镜像的，我们来看下该 Dockerfile 的内容。

FROM envoyproxy/envoy:latest

RUN apt-get update && apt-get -q install -y \
    curl
CMD /usr/local/bin/envoy -c /etc/front-envoy.yaml --service-cluster front-proxy

其中 /etc/front-envoy.yaml 是本地的 front-envoy.yaml 挂载进去的。我们看下该文件的内容。

static_resources:
  listeners:
  - address:
      socket_address:
        address: 0.0.0.0
        port_value: 80
    filter_chains:
    - filters:
      - name: envoy.http_connection_manager
        config:
          codec_type: auto
          stat_prefix: ingress_http
          route_config:
            name: local_route
            virtual_hosts:
            - name: backend
              domains:
              - "*"
              routes:
              - match:
                  prefix: "/service/1"
                route:
                  cluster: service1
              - match:
                  prefix: "/service/2"
                route:
                  cluster: service2
          http_filters:
          - name: envoy.router
            config: {}
  clusters:
  - name: service1
    connect_timeout: 0.25s
    type: strict_dns
    lb_policy: round_robin
    http2_protocol_options: {}
    hosts:
    - socket_address:
        address: service1
        port_value: 80
  - name: service2
    connect_timeout: 0.25s
    type: strict_dns
    lb_policy: round_robin
    http2_protocol_options: {}
    hosts:
    - socket_address:
        address: service2
        port_value: 80
admin:
  access_log_path: "/dev/null"
  address:
    socket_address:
      address: 0.0.0.0
      port_value: 8001

我们看到其中包括了三大配置项：

static_resources：路由配置信息
cluster：envoymesh 的服务注册信息
admin：管理接口，可以通过访问 8001 端口的，访问 /stats 获取当前 envoymesh 的一些统计信息，访问 /server_info 获取 Envoy 的版本信息

使用 docker-compose 启动三个容器。

$ pwd
envoy/examples/front-proxy
$ docker-compose up --build -d
$ docker-compose ps
        Name                       Command               State      Ports
-------------------------------------------------------------------------------------------------------------
example_service1_1      /bin/sh -c /usr/local/bin/ ... Up       80/tcp
example_service2_1      /bin/sh -c /usr/local/bin/ ... Up       80/tcp
example_front-envoy_1   /bin/sh -c /usr/local/bin/ ... Up       0.0.0.0:8000->80/tcp, 0.0.0.0:8001->8001/tcp

我们下面将过一遍 Envoy 作为前端代理的所有功能，这些功能是通用功能。

路由

访问 service1 http://localhost:8000/service/1 将看到如下输出。

$ curl -v localhost:8000/service/1
*
Trying ::1...
* TCP_NODELAY set
* Connected to localhost (::1) port 8000 (#0)
> GET /service/1 HTTP/1.1
> Host: localhost:8000
> User-Agent: curl/7.54.0
> Accept: */*
>
< HTTP/1.1 200 OK
< content-type: text/html; charset=utf-8
< content-length: 89
< server: envoy
< date: Fri, 20 Apr 2018 08:26:33 GMT
< x-envoy-upstream-service-time: 14
<
Hello from behind Envoy (service 1)! hostname: a3e4185a9a49 resolvedhostname: 172.18.0.4
* Connection #0 to host localhost left intact

访问 service2 http://localhost:8000/service/2 将看到如下输出。

*   Trying ::1...
* TCP_NODELAY set
* Connected to localhost (::1) port 8000 (#0)
> GET /service/2 HTTP/1.1
> Host: localhost:8000
> User-Agent: curl/7.54.0
> Accept: */*
>
< HTTP/1.1 200 OK
< content-type: text/html; charset=utf-8
< content-length: 89
< server: envoy
< date: Fri, 20 Apr 2018 08:27:27 GMT
< x-envoy-upstream-service-time: 10
<
Hello from behind Envoy (service 2)! hostname: f6650e1911a0 resolvedhostname: 172.18.0.3
* Connection #0 to host localhost left intact

我们看到访问请求被路由到了正确的服务后端。

负载均衡

增加 service1 的示例数。

$ docker-compose scale service1=3
WARNING: The scale command is deprecated. Use the up command with the --scale flag instead.
Starting frontproxy_service1_1 ... done
Creating frontproxy_service1_2 ... done
Creating frontproxy_service1_3 ... done

$ docker-compose ps
          Name                        Command               State                            Ports
---------------------------------------------------------------------------------------------------------------------------
frontproxy_front-envoy_1   /usr/bin/dumb-init -- /bin ...   Up      10000/tcp, 0.0.0.0:8000->80/tcp, 0.0.0.0:8001->8001/tcp
frontproxy_service1_1      /bin/sh -c /usr/local/bin/ ...   Up      10000/tcp, 80/tcp
frontproxy_service1_2      /bin/sh -c /usr/local/bin/ ...   Up      10000/tcp, 80/tcp
frontproxy_service1_3      /bin/sh -c /usr/local/bin/ ...   Up      10000/tcp, 80/tcp
frontproxy_service2_1      /bin/sh -c /usr/local/bin/ ...   Up      10000/tcp, 80/tcp

我们看到现在 service1 已经有了 3 个实例，现在再访问 service1 http://localhost:8000/service/1。

$ while true;do curl localhost:8000/service/1;sleep 1;done
Hello from behind Envoy (service 1)! hostname: a3e4185a9a49 resolvedhostname: 172.18.0.4
Hello from behind Envoy (service 1)! hostname: fe44dba64122 resolvedhostname: 172.18.0.5
Hello from behind Envoy (service 1)! hostname: c5b9f1289e0f resolvedhostname: 172.18.0.6
Hello from behind Envoy (service 1)! hostname: a3e4185a9a49 resolvedhostname: 172.18.0.4
Hello from behind Envoy (service 1)! hostname: fe44dba64122 resolvedhostname: 172.18.0.5
Hello from behind Envoy (service 1)! hostname: c5b9f1289e0f resolvedhostname: 172.18.0.6

我们看到对 service1 的已经有负载均衡了，使用的策略是 round_robin，这些都是在 front-envoy.yaml 文件中的 cluster 项下配置的。

admin 端点

访问 http://localhost:8001 可以看到 Envoy admin 提供以下管理 API 端点。

命令	描述
/	Admin 主页
/certs	打印机器上的 certs
/clusters	upstream cluster 状态
/config_dump	输出当前的 Envoy 配置
/cpuprofiler	开启/关闭 CPU profiler
/healthcheck/fail	导致服务失败健康检查
/healthcheck/ok	导致服务通过健康检查
/help	打印管理命令的帮助信息
/hot_restart_version	打印热重启兼容版本
/listeners	打印 listener 地址
/logging	查询/更改日志级别
/quitquitquit	退出服务
/reset_counters	将计数器重置为 1
/runtime	打印运行时值
/runtime_modify	修改运行时值
/server_info	打印服务器版本/状态信息
/stats	打印服务器状态统计信息
/stats/prometheus	打印 prometheus 格式的服务器状态统计信息

Envoy 提供了 API 管理端点，可以对 Envoy 进行动态配置，参考 v2 API reference。
