第 14 章:创建完整应用 World of FluxCraft

构建可扩展的微服务生态系统是云原生开发的核心目标。本章将综合前面所有技术与模式,系统讲解如何设计并实现一个完整的分布式应用 World of FluxCraft,涵盖架构设计、微服务实现、自动化测试与部署等关键环节。

引言

微服务的价值在于构建服务生态系统,实现真正的商业价值和用户满意度。分布式系统和可独立部署扩展的微服务应用极具挑战性。本章将以 World of FluxCraft 游戏为例,综合前 13 章所学,构建一个大型云原生应用,展示架构设计、微服务协作与自动化测试的完整流程。

主要内容包括:

  • World of FluxCraft 游戏设计理念
  • 分布式系统顶层架构
  • Flux GUI 设计与实现
  • 命令处理器与事件处理器概览
  • Reality Server 设计
  • 地图管理与元数据服务
  • 自动化验收测试方法
  • 完整功能示例代码说明

World of FluxCraft 游戏简介

选择合适的示例代码是编程书籍的难点之一。本章以 World of FluxCraft 为例,平衡了范围、复杂性和可读性,将前述所有技术融合为一个简单但完整的分布式应用。

World of FluxCraft 是一个基于浏览器的多玩家游戏,规则简单:玩家在地图上移动,目标是到达获胜点。采用 MVP(最小可行性产品)原则,先实现核心功能,后续可持续扩展。

玩家可邀请其他人加入游戏,支持移动、聊天和攻击等基本交互。该游戏既可作为 MMO 的起点,也可作为实时业务应用的参考架构。

完整代码可参考 GitHub 仓库: cloudnativego/wof-*

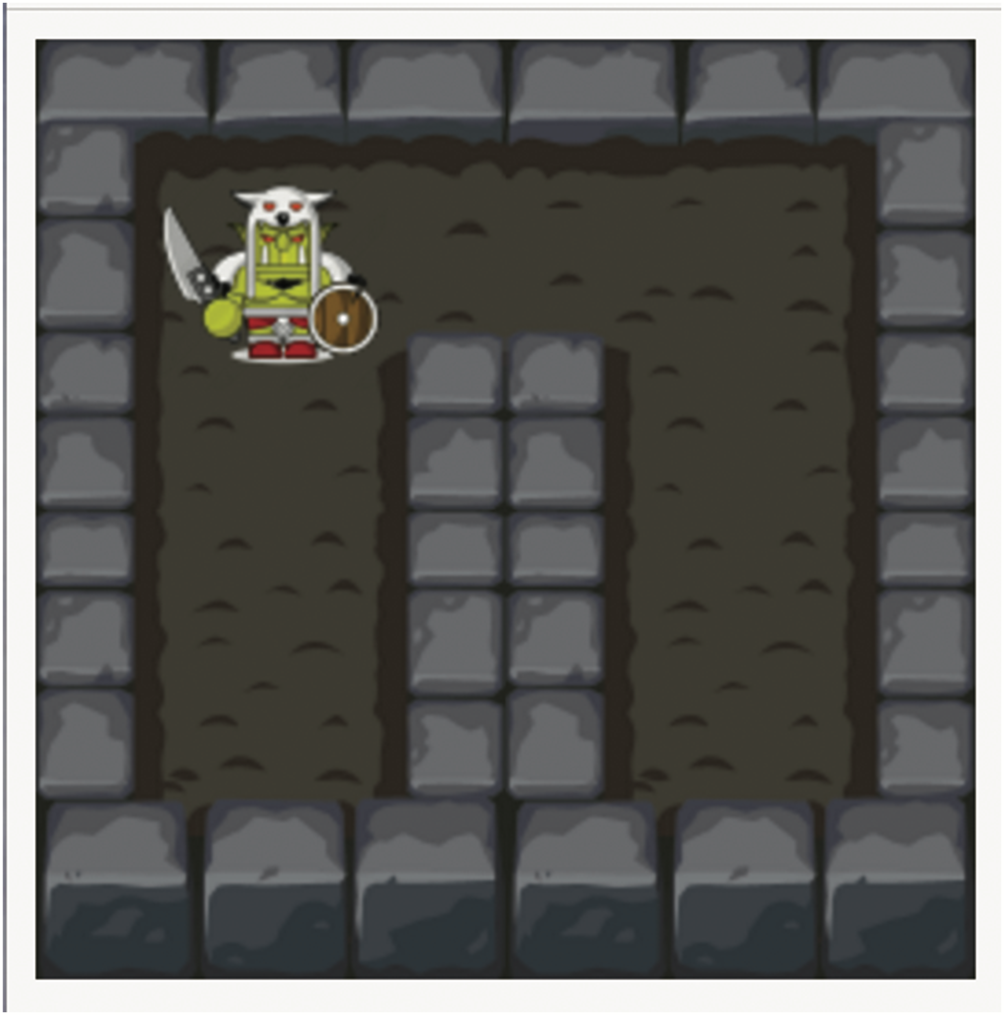

下图展示了游戏地图的早期原型:

World of FluxCraft UI 原型图
World of FluxCraft UI 原型图

架构概览

分布式系统的架构设计决定了应用的可扩展性和可靠性。World of FluxCraft 采用微服务架构,每个服务可独立部署、扩展和版本控制。

玩家通过 Flux GUI 进行交互,操作被发送到命令处理器,转换为事件并进入消息队列。事件处理器处理事件,持久化历史,推送实时消息,并更新游戏状态到 Reality Server。地图服务负责地图元数据的存储与检索。

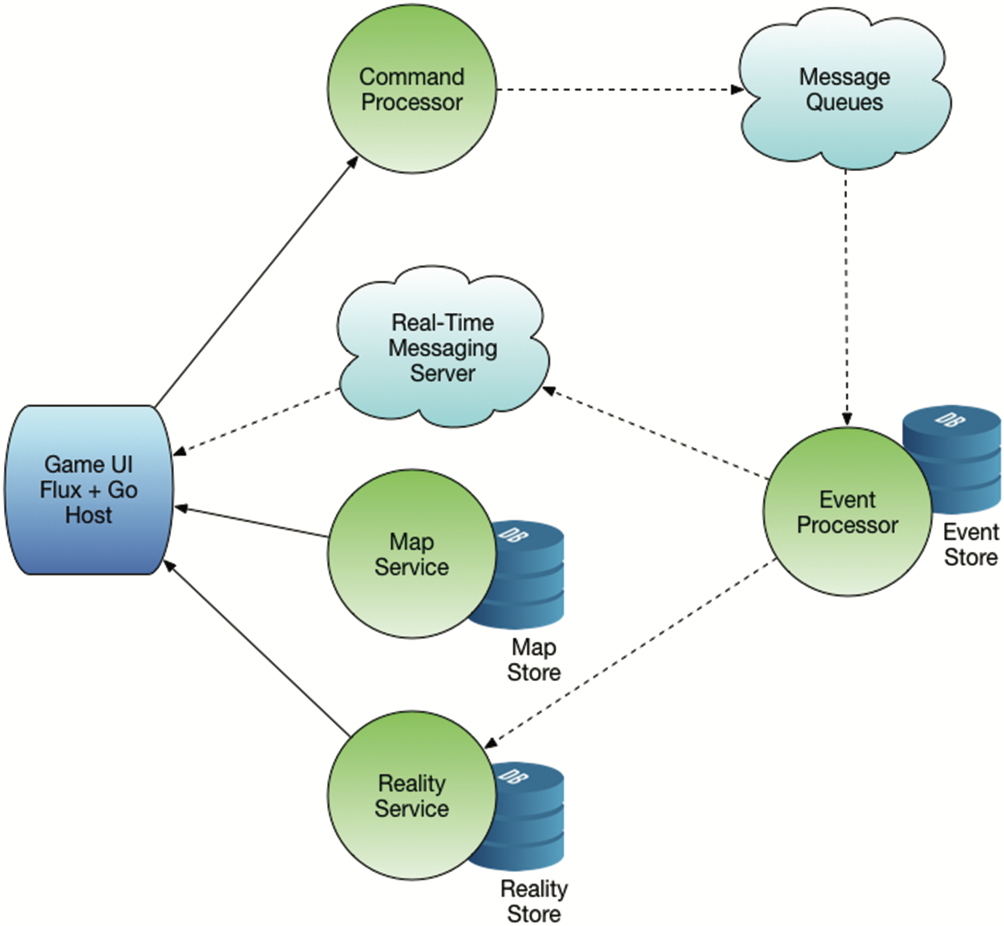

下图展示了微服务生态系统的顶层架构:

World of FluxCraft 架构图
World of FluxCraft 架构图

微服务独立扩展与版本控制

每个微服务均为无状态设计,支持蓝/绿发布和自动伸缩。服务间通过语义版本控制和 API 规范实现兼容性,避免因 API 变更导致系统故障。

数据库不是集成层

每个微服务拥有独立的数据存储,避免数据库作为集成层,提升系统解耦性和可维护性。

单向不可变数据流

系统所有数据流均为单向,符合事件溯源和 CQRS 原则,提升可扩展性和故障恢复能力。

Flux GUI 设计与实现

游戏主界面采用自上而下视角的地图视图,玩家头像在地图上移动。所有地图交互通过 Flux GUI 和后端服务实现。

地图渲染采用 CSS sprite 技术,将大图分割为小矩形,通过样式表定位,实现高效渲染。示例代码:

.tile-sewer-grate-on-stone {
   background: url('/tiles/dungeon_tileset_128.png') -768px -384px;
}

地图图块和玩家头像通过 div 和 img 标签组合实现:

<div className={className} onClick={tileClicked}>
   <img id={tile.sprite} src="/sprites/img_trans.gif" onClick={spriteClicked}/>
</div>

地图元数据和玩家位置通过 MapSource 和 MapStore 组件管理,支持地图编辑和动态布局。

Go UI 宿主服务与安全代理

玩家行为(移动、聊天、攻击等)通过本地服务代理发送到命令服务,避免直接跨站通信。可结合 API 网关(如 Apigee)实现安全流量管理和扩展功能。

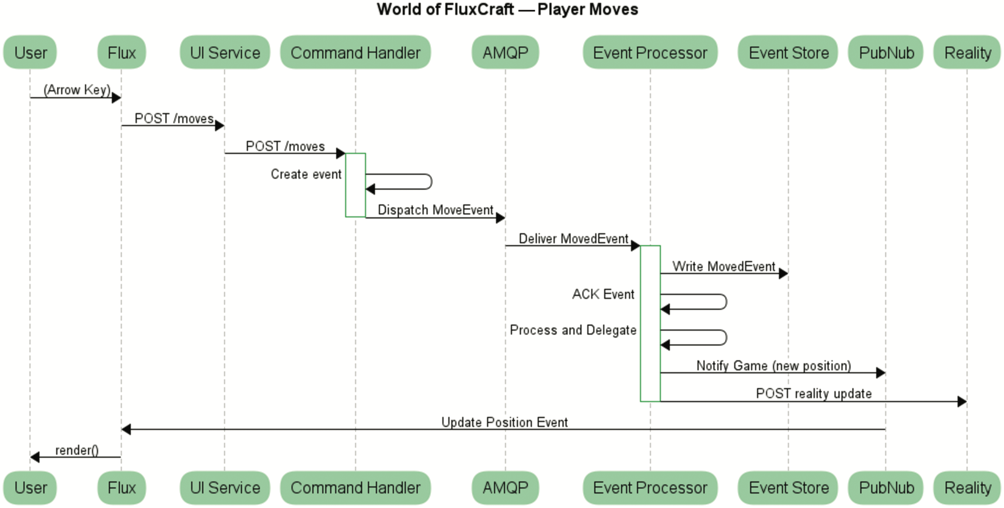

玩家移动时序图

下图展示了玩家移动操作在系统中的信息流时序:

玩家移动时序图
玩家移动时序图

时序说明:

  1. 用户按键移动
  2. Flux UI 响应并渲染新位置
  3. JavaScript 发送移动命令到本地 API
  4. UI 宿主服务转发到命令处理器
  5. 命令处理器转换命令为事件并分派到队列
  6. 事件处理器处理事件,更新状态并推送通知

命令处理器设计

命令处理器负责接收 RESTful API 命令,转换为事件并分派到消息队列(如 RabbitMQ)。命令为意图声明,异步处理,提升系统解耦性和可扩展性。

支持的命令包括:

  • 创建游戏
  • 加入游戏
  • 发送消息
  • 攻击
  • 移动
  • 离开游戏

事件处理器设计

事件处理器接收事件,应用于旧状态计算新状态,保证幂等性。处理结果持久化到事件存储,并推送通知到实时消息系统(如 PubNub),更新 Reality Server 状态。

事件包括:

  • 玩家加入/离开
  • 发送文本
  • 移动
  • 攻击
  • 游戏开始

事件处理器可暴露 REST 端点,支持状态查询和监控。

Reality Server 状态管理

Reality Server 负责存储和查询游戏当前状态,支持高并发访问。采用 MongoDB 持久化,复杂场景可增加缓存层提升性能。服务可独立部署和扩展,支持多团队协作。

地图管理与元数据服务

地图服务管理地图元数据和图块信息,支持地图编辑和动态加载。每个地图和图块均有唯一 ID,支持级别编辑器和地图设计器功能。

地图副本隔离于游戏状态,保证事件处理的幂等性和可预测性。

自动化验收测试方法

分布式系统需自动化验收测试,确保各微服务协同工作。测试流程包括:

  • 部署所有微服务到干净环境
  • 启动游戏并添加玩家
  • 执行完整命令序列,覆盖所有场景
  • 查询 Reality Server 验证状态
  • 并发测试多场游戏,确保状态隔离
  • 测试无效命令,验证安全性

建议结合 CI/CD 工具(如 Wercker)实现自动化测试与部署,确保系统稳定性和可扩展性。

总结

World of FluxCraft 作为综合示例,系统展示了云原生微服务架构、事件溯源、CQRS、自动化测试等关键技术的协同应用。通过分层设计、单向数据流和自动化测试,开发者可高效构建可扩展、可靠的分布式系统。建议结合实际项目,深入理解架构模式与微服务协作,为后续复杂系统开发打下坚实基础。
