第 1 章:Istio 服务网格简介

本文梳理《Istio in Action》第一章的核心知识点,帮助理解服务网格及 Istio 的基本原理、架构与应用场景。内容涵盖微服务架构的挑战、服务网格的核心机制、Istio 的架构能力及其与传统集成方式的对比,适合快速了解服务网格技术的本质与落地价值。

服务网格与 Istio 概述

服务网格是一种基础设施层,专为分布式应用提供弹性、安全、可观测性和流量控制等能力。Istio 是主流开源服务网格实现,基于 Envoy 代理,支持多语言、无侵入集成,极大简化了微服务治理。

微服务架构的主要挑战

在微服务架构下,企业常面临如下挑战:

  • 网络不可靠,服务间通信易受影响。
  • 弹性、可观测性、安全等横切关注点难以统一实现。
  • 多团队、多语言环境下,库和框架难以标准化。

以 ACME 公司为例,微服务拆分后,团队遇到如下典型问题:

  • 服务响应时间不稳定,部分服务高峰期间歇性故障。
  • 自动化部署引入难以捕捉的错误,蓝绿部署未能有效降低风险。
  • 各团队安全实现方式不一致,整体安全性难以保障。

传统方案与局限

早期互联网公司通过应用库(如 Hystrix、Ribbon、Eureka)实现弹性与服务发现,但仅适用于特定语言,维护成本高,难以多语言复用。

代码示例:Java 应用集成 Hystrix 实现熔断

// HystrixCommand 示例
public class CommandHelloWorld extends HystrixCommand<String> {
  private final String name;
  public CommandHelloWorld(String name) {
    super(HystrixCommandGroupKey.Factory.asKey("ExampleGroup"));
    this.name = name;
  }
  @Override
  protected String run() {
    // 真实场景下这里会有网络调用等
    return "Hello " + name + "!";
  }
}

局限性主要体现在:

  • 语言和框架绑定,难以多语言复用。
  • 不同团队实现不一致,导致系统整体不可预测。
  • 维护和升级成本高,难以保证一致性。

服务网格的核心机制

服务网格通过 Sidecar 代理(如 Envoy)下沉弹性、流量控制、安全等能力到基础设施层,所有服务流量经代理转发,实现统一治理和观测。

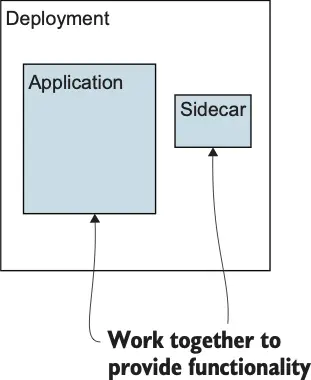

图 1: Sidecar 架构示意
图 1: Sidecar 架构示意
Sidecar 部署模式下,服务代理与主应用协同工作。

Envoy 代理作为进程外组件,捕获网络指标、分布式追踪等,便于系统观测和故障定位。

Istio 的架构与能力

Istio 由数据平面(Envoy 代理)和控制平面(istiod 等组件)组成:

  • 数据平面:负责流量转发、加密、观测。
  • 控制平面:统一配置和策略下发,支持 mTLS、流量分发、灰度发布、细粒度访问控制等。

图 2: Istio 架构简图
图 2: Istio 架构简图
Istio 架构中,流量经由服务代理,控制平面统一配置和管理。

Istio 支持多平台(Kubernetes、OpenShift、虚拟机等),适用于微服务、SOA、遗留系统现代化、混合云等多种场景。

服务网格与 ESB、API 网关的区别

服务网格与传统集成方式有本质区别:

  • 服务网格:专注于应用网络层,分布式部署,避免单点瓶颈。
  • ESB/传统 API 网关:多为集中式,功能侧重集成与协议转换,易形成瓶颈。

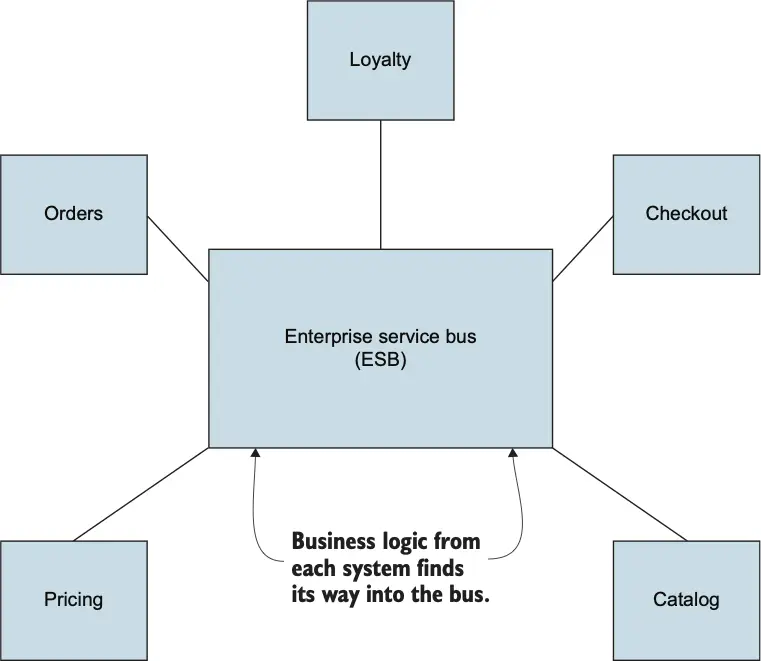

图 3: ESB 与服务网格对比
图 3: ESB 与服务网格对比
ESB 作为集成应用的集中式系统,服务网格则采用分布式代理。

适用场景与注意事项

服务网格适用于微服务、SOA、遗留系统现代化、混合云等多种场景,但也需注意:

  • 引入服务网格会增加一定运维和调试复杂度,需权衡利弊。
  • 服务网格并不替代业务逻辑编排、内容转换等高阶功能,这些仍需在应用层实现。

关键模式与能力

服务网格通过以下模式提升系统弹性与可观测性:

  • 客户端负载均衡
  • 服务发现
  • 断路器与舱壁
  • 超时与重试
  • 分布式追踪与指标采集
  • mTLS 加密与访问控制
  • 流量分发与灰度发布

典型架构图与说明

在实际应用中,服务网格的架构和流量路径如下: :

  • 客户端负载均衡
  • 服务发现
  • 断路器与舱壁
  • 超时与重试
  • 分布式追踪与指标采集
  • mTLS 加密与访问控制
  • 流量分发与灰度发布

典型架构图与说明

Sidecar 模式

图 4: Sidecar 部署模式
图 4: Sidecar 部署模式
每个应用实例旁部署一个 Envoy 代理,所有进出流量均经代理处理。

服务网格整体架构

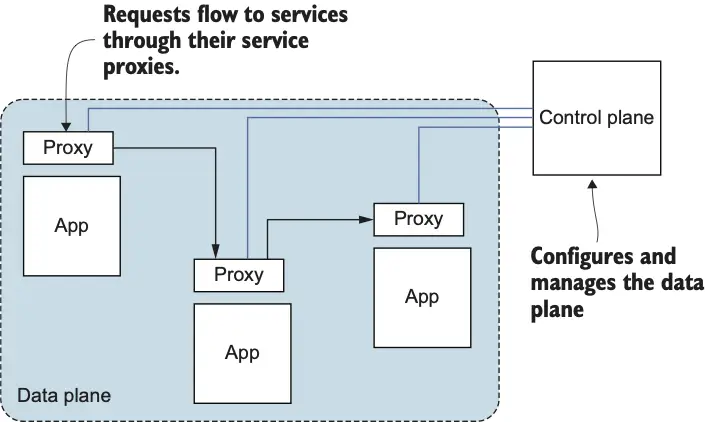

图 5: 服务网格架构
图 5: 服务网格架构
数据平面(代理)与控制平面(管理配置)协同工作。

Istio 典型流量路径

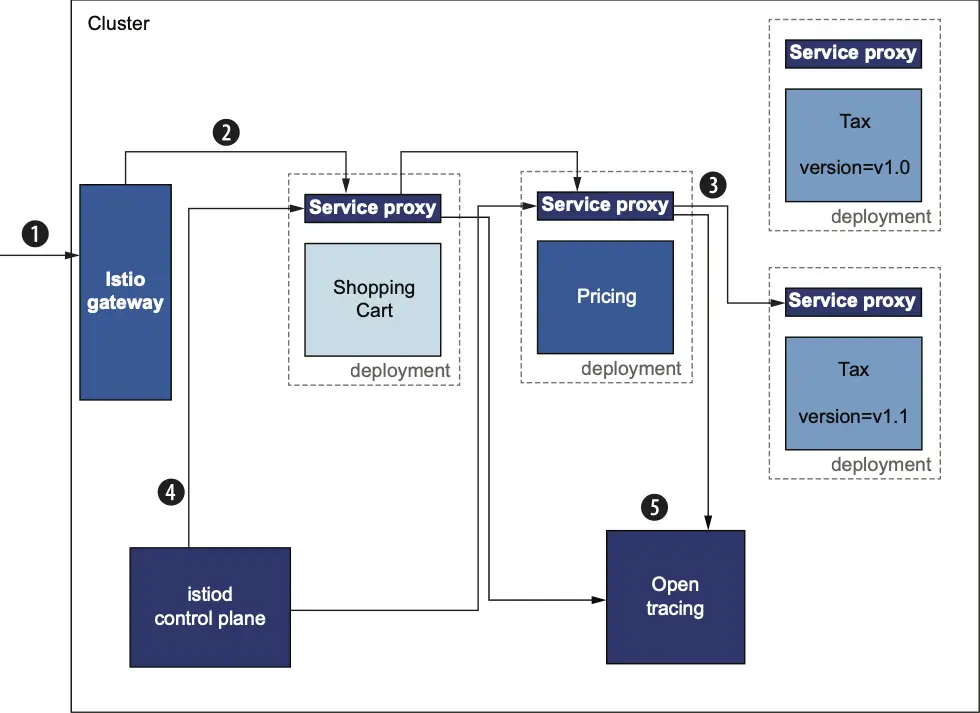

图 6: Istio 流量路径
图 6: Istio 流量路径
流量从入口网关进入,经各服务代理转发,控制平面统一管理。

总结

  • 服务网格(如 Istio)通过基础设施层统一实现弹性、可观测性和安全,极大简化了分布式系统治理。
  • 采用 Sidecar 代理模式,支持多语言和异构环境,适合需要高可靠性、强安全和灵活流量管理的云原生架构。
  • 服务网格并非万能,实际落地需结合团队能力和系统复杂度,合理规划和演进。
