第 10 章:数据平面的故障排查

本文系统梳理了 Istio 数据平面常见故障排查方法,涵盖配置验证、代理调试、日志分析与遥测指标,帮助运维和开发者高效定位和解决服务网格中的网络与配置问题。

数据平面故障排查概述

在微服务环境中,网络通信链路复杂,任何组件(如 istiod、入口网关、服务代理、应用本身)都可能成为故障点。Istio 提供了丰富的工具和方法,帮助我们快速定位和修复数据平面的问题。

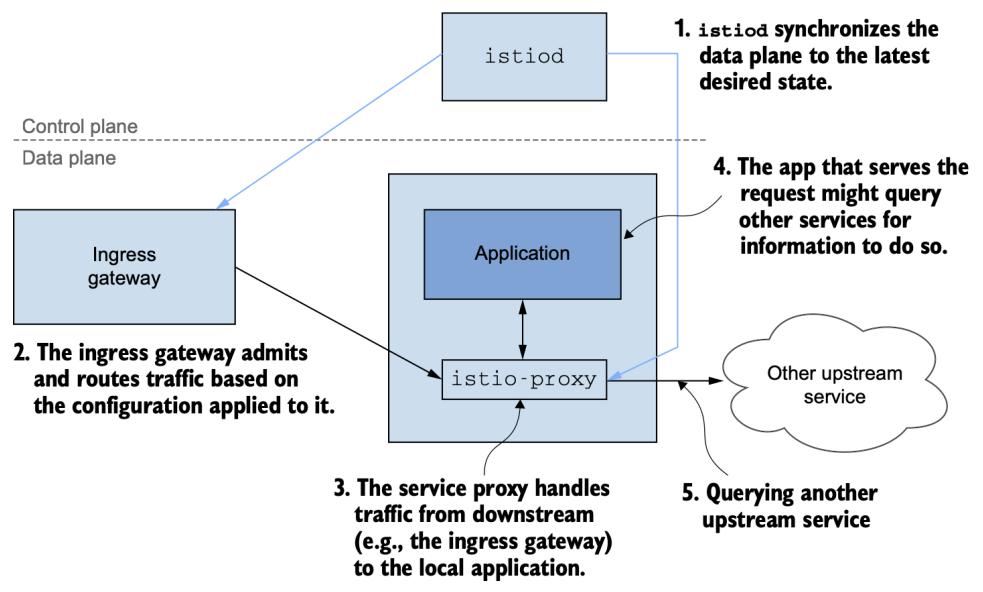

图 1: 参与路由请求的组件
图 1: 参与路由请求的组件

配置错误与常见排查场景

Istio 通过 CRD(如 VirtualService、DestinationRule)配置服务代理。配置错误是导致数据面异常的常见原因。例如,VirtualService 路由到未定义的子集会导致 503 错误。

配置错误示例

  • 未定义 DestinationRule 子集,导致流量无法路由到目标服务。
  • 配置入口网关和 VirtualService 后,所有请求返回 503。

数据平面同步与状态检查

Istio 控制平面通过 xDS 协议下发配置到数据平面。同步延迟或未同步会导致流量异常。可用 istioctl proxy-status 检查各代理配置同步状态:

istioctl proxy-status
  • SYNCED:配置已同步
  • NOT SENT:未下发配置
  • STALE:配置未被代理确认

Kiali 可视化配置校验

Kiali 提供图形化界面,自动检测并高亮配置错误。通过仪表板可快速定位和修复数据平面问题。

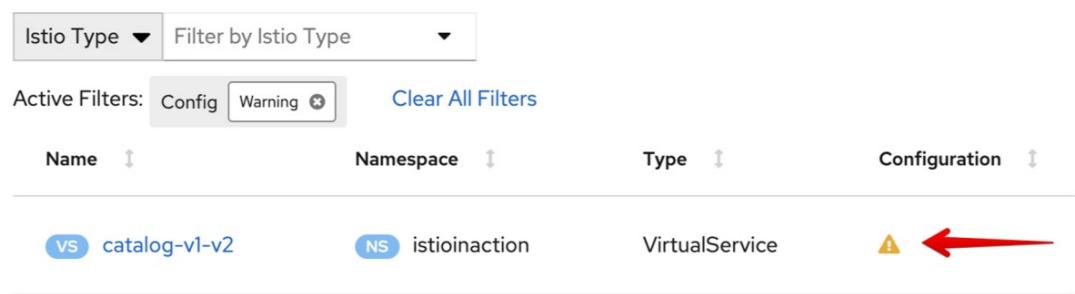

图 2: Kiali 配置错误警告
图 2: Kiali 配置错误警告

istioctl 配置分析与描述

istioctl analyze 可自动分析命名空间或资源的配置问题,输出详细错误和修复建议:

istioctl analyze -n istioinaction

istioctl x describe pod <pod-name> 可列出影响特定 Pod 的所有 Istio 配置及潜在警告。

Envoy 配置与代理调试

Envoy 管理接口(15000 端口)可实时查看代理配置。istioctl proxy-config 支持查询监听器、路由、集群、端点等详细配置:

istioctl proxy-config listeners deploy/istio-ingressgateway -n istio-system
istioctl proxy-config routes deploy/istio-ingressgateway -n istio-system --name http.8080
istioctl proxy-config clusters deploy/istio-ingressgateway -n istio-system
istioctl proxy-config endpoints deploy/istio-ingressgateway -n istio-system --cluster "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local"

通过这些命令可逐步排查流量路由、集群子集、端点健康等问题。

Envoy 访问日志与响应标志

Envoy 访问日志是定位请求异常的重要依据。推荐开启 JSON 格式日志,便于分析:

istioctl install --set meshConfig.accessLogEncoding="JSON"

常见响应标志说明:

标志含义
UT上游请求超时
UH无健康上游
NR无路由配置
DC下游连接关闭
UC上游连接终止
表 1: Envoy 响应标志说明

通过日志中的 upstream_host 字段可定位异常实例。

网络抓包与流量分析

结合 ksniff 和 Wireshark,可对 Pod 网络流量进行抓包分析,验证代理是否正确终止连接、请求是否超时等。

kubectl krew install sniff
kubectl sniff -n istioinaction <pod-name> -i lo

在 Wireshark 中可用过滤器聚焦特定请求,分析 TCP 连接建立、重用、超时与关闭过程。

遥测指标与故障定位

通过 Prometheus、Grafana 可视化服务端和客户端的成功率、错误率等关键指标,快速发现异常实例。

  • 客户端成功率低于 100% 需重点关注
  • 可用 Prometheus 查询每个 Pod 的错误率,定位具体故障实例

故障排查流程建议

  • 首先用 Kiali、istioctl analyze 检查配置错误
  • 用 istioctl proxy-status 验证数据面同步
  • 结合 proxy-config、Envoy 管理接口深入分析代理配置
  • 通过访问日志、响应标志、遥测指标定位异常流量和实例
  • 必要时用抓包工具分析底层网络行为

总结

  • Istio 提供了丰富的工具链(Kiali、istioctl、Envoy 管理接口、Prometheus、ksniff 等)支持数据平面故障排查。
  • 配置错误、同步延迟、代理异常、实例健康等都是常见故障点。
  • 建议结合自动化分析与手动调试,逐步定位和解决问题,提升服务网格的可用性和可维护性。
