Kubernetes 架构

概述

Kubernetes 是一个开源的容器编排平台，最初由 Google 基于其内部 Borg 系统的经验设计而成。作为云原生计算基金会（CNCF）的毕业项目，Kubernetes 已成为容器编排的事实标准，提供了生产级的容器集群管理和应用部署能力。

核心特性

Kubernetes 提供以下核心特性：

  • 声明式配置：通过 YAML 定义期望状态，系统自动维护实际状态与期望状态一致
  • 自动化编排：Pod 调度、故障恢复、滚动更新、自动扩缩容
  • 服务发现与负载均衡：内置 DNS 和服务抽象，支持多种负载均衡策略
  • 存储编排：支持多种存储后端，提供持久化存储抽象
  • 配置和密钥管理：统一的配置和敏感信息管理机制
  • 多租户支持：命名空间隔离、RBAC 权限控制、资源配额管理

Borg 系统简介

Borg 是 Google 内部运行超过 15 年的大规模集群管理系统，管理着数十万个应用跨越数千个集群。它为 Kubernetes 的设计提供了宝贵的实践经验和理论基础。

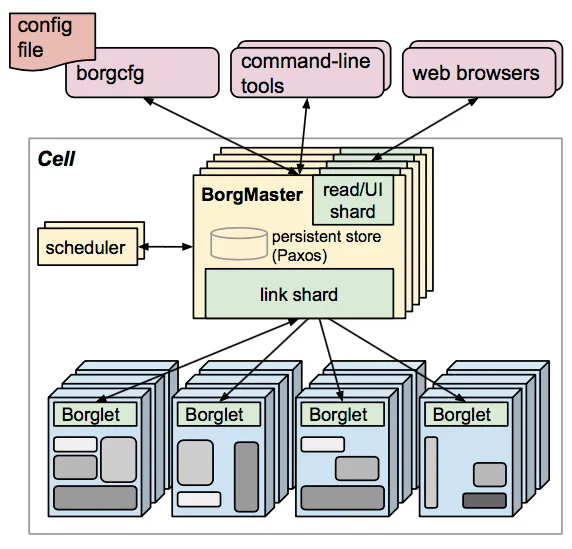

Borg 架构
Borg 架构

Borg 核心组件

  • BorgMaster：集群大脑，负责状态管理和决策制定，使用 Paxos 协议保证一致性
  • Scheduler：智能调度器，基于资源需求和约束条件进行任务分配
  • Borglet：节点代理，管理容器生命周期和资源监控
  • borgcfg：声明式配置工具，定义应用的期望状态

Kubernetes 架构概览

Kubernetes 继承了 Borg 的核心设计理念，同时在开放性、可扩展性和社区生态方面实现了重大突破。

整体架构

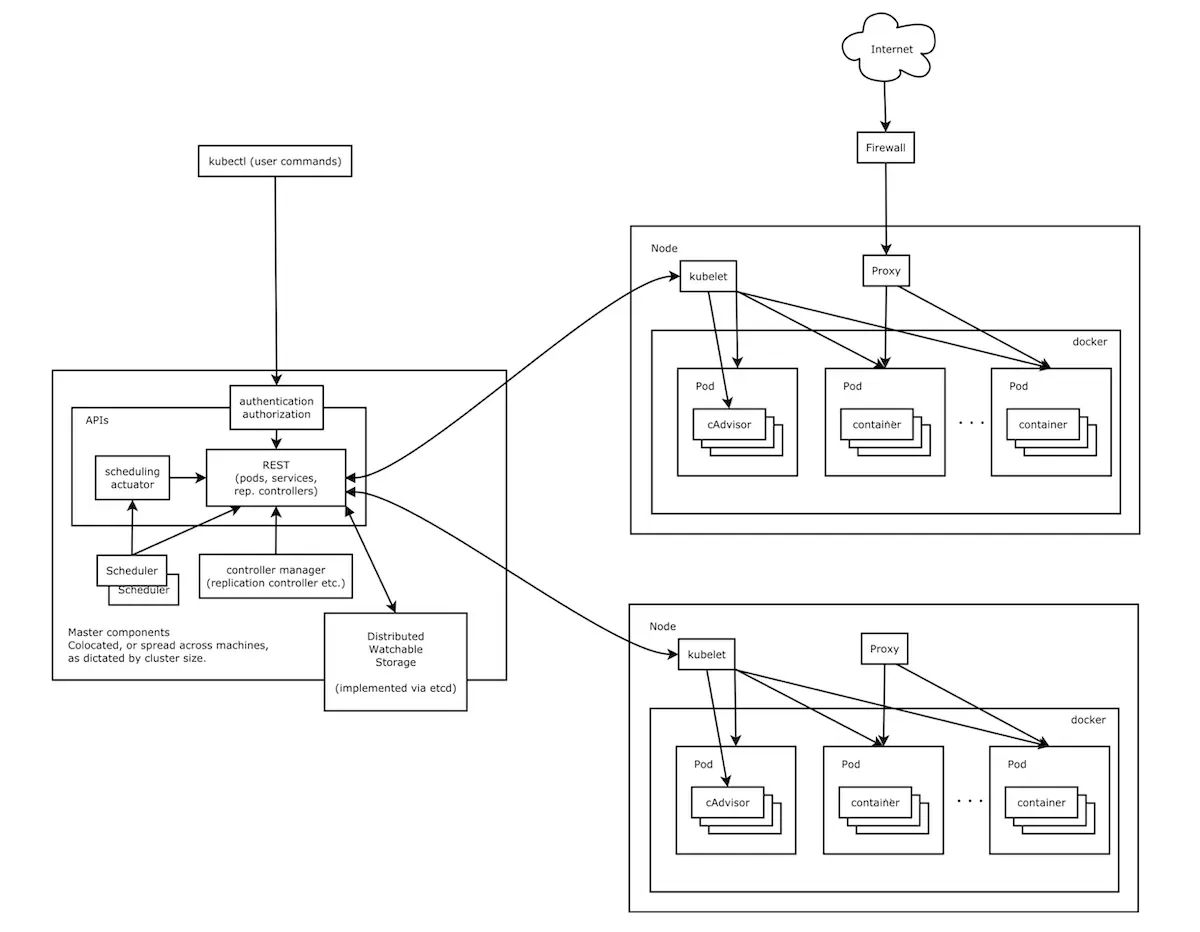

Kubernetes 架构
Kubernetes 架构

设计原则

  • API 驱动：所有操作通过 RESTful API 完成
  • 声明式：描述期望状态而非执行步骤
  • 控制器模式：通过控制循环保持状态一致性
  • 可扩展性：支持插件化架构和自定义资源

核心组件详解

控制平面（Control Plane）

控制平面是 Kubernetes 的决策中心，负责管理集群状态和协调各种操作。

kube-apiserver

  • 功能：提供 Kubernetes API 的唯一入口
  • 职责：身份验证、授权、准入控制、API 版本管理
  • 特点：无状态、水平可扩展、支持多种认证机制

etcd

  • 功能：分布式键值存储，集群状态的唯一数据源
  • 特点：强一致性、高可用、支持 Watch 机制
  • 重要性：etcd 是集群的"真相源"，其健康状态直接影响集群可用性

kube-controller-manager

  • 功能：运行各种控制器，实现声明式配置的核心逻辑
  • 内置控制器：
    • Node Controller：节点状态管理
    • Replication Controller：副本数量控制
    • Endpoints Controller：服务端点管理
    • Service Account & Token Controller：认证令牌管理

kube-scheduler

  • 功能：为新创建的 Pod 选择合适的节点
  • 调度算法：预选（Filtering）+ 优选（Scoring）
  • 可扩展性：支持调度框架和多调度器

工作节点（Worker Node）

工作节点负责运行应用容器和处理网络流量。

kubelet

  • 功能：节点代理，管理 Pod 生命周期
  • 职责：
    • 容器运行时管理（通过 CRI）
    • 存储卷管理（通过 CSI）
    • 网络配置（通过 CNI）
    • 健康检查和监控

kube-proxy

  • 功能：网络代理，实现 Service 的流量转发
  • 模式：
    • iptables：基于 iptables 规则（默认）
    • IPVS：基于 IPVS 负载均衡（高性能）
    • userspace：用户空间代理（已弃用）

容器运行时（Container Runtime）

  • 接口：Container Runtime Interface (CRI)
  • 主流实现：
    • containerd：CNCF 毕业项目，轻量级
    • CRI-O：专为 Kubernetes 设计
    • Docker Engine：通过 dockershim 支持（已弃用）

网络架构

网络模型

Kubernetes 采用扁平化网络模型：

  • 每个 Pod 有独立的 IP 地址
  • Pod 间可直接通信，无需 NAT
  • Node 和 Pod 间可直接通信
  • 容器看到的 IP 与其他容器看到的一致

网络组件

CNI (Container Network Interface)

  • 主流插件：
    • Calico：基于 BGP 的网络方案
    • Flannel：简单的 overlay 网络
    • Cilium：基于 eBPF 的高性能网络
    • Weave：易于部署的网络方案

Service 类型

  • ClusterIP：集群内部访问
  • NodePort：通过节点端口暴露服务
  • LoadBalancer：云提供商负载均衡器
  • ExternalName：DNS 别名映射

Ingress

  • 功能：HTTP/HTTPS 流量的负载均衡和路由
  • 控制器：NGINX Ingress Controller、Traefik、Istio Gateway

存储架构

存储抽象

Volume

  • EmptyDir：Pod 临时存储
  • HostPath：挂载宿主机路径
  • ConfigMap/Secret：配置和密钥挂载
  • PersistentVolume：持久化存储抽象

CSI (Container Storage Interface)

  • 作用：标准化存储插件接口
  • 支持：块存储、文件存储、对象存储
  • 生态：AWS EBS、GCE PD、Azure Disk、Ceph、GlusterFS

存储类

  • 动态供应：StorageClass 定义存储属性
  • 回收策略：Retain、Delete、Recycle
  • 访问模式：ReadWriteOnce、ReadOnlyMany、ReadWriteMany

架构视图

高层架构

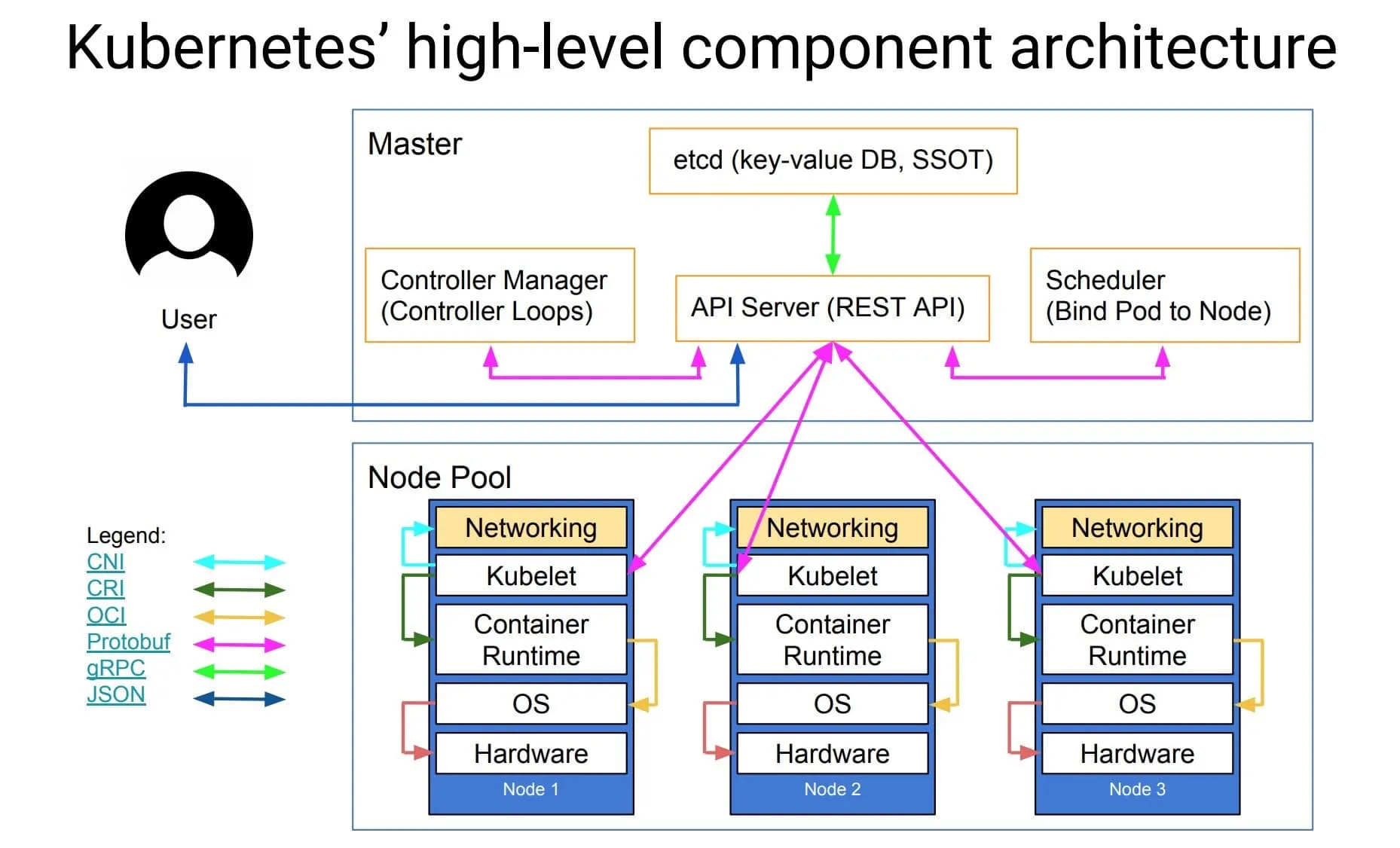

Kubernetes 架构（图片来自于网络）
Kubernetes 架构（图片来自于网络）

抽象架构

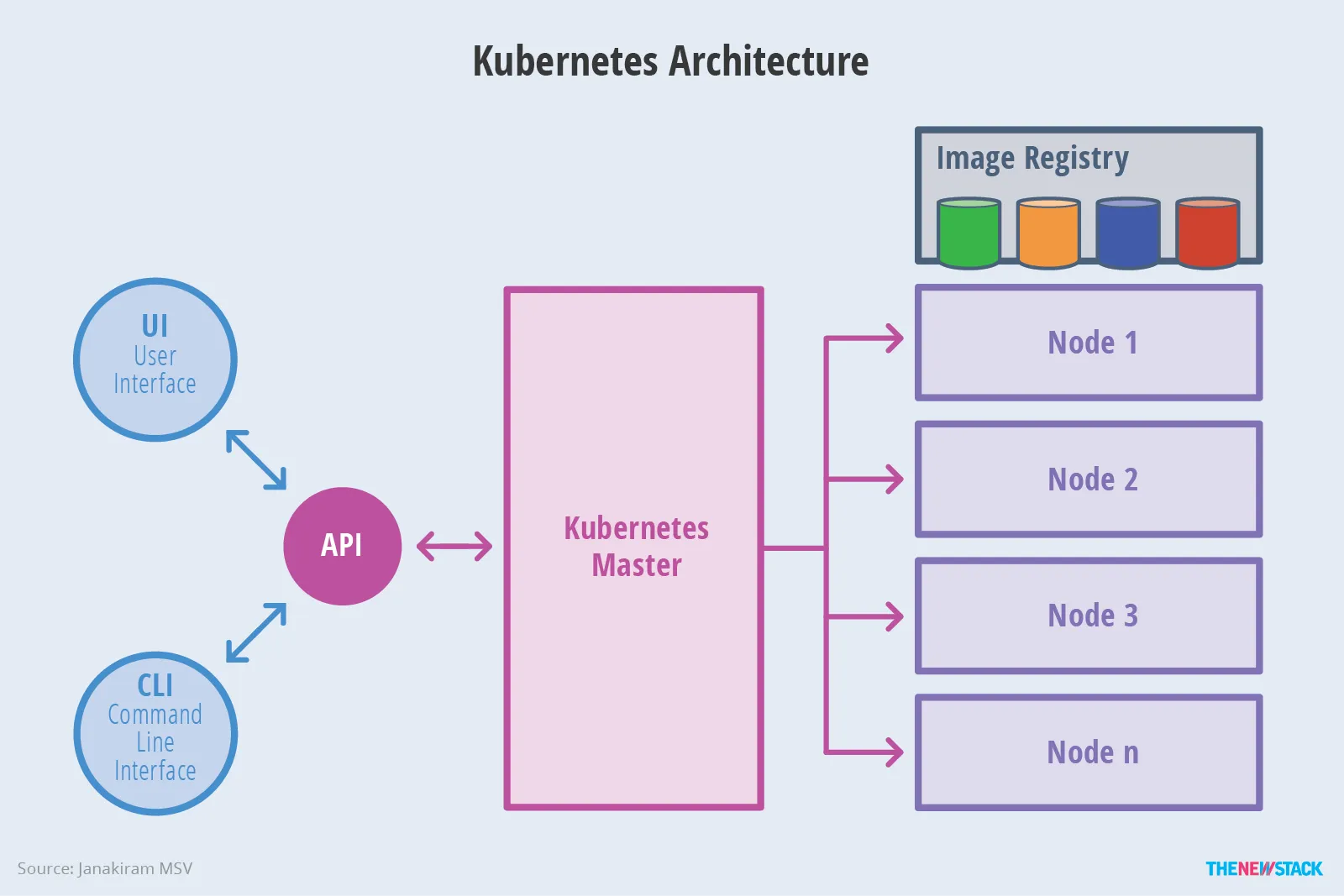

kubernetes 整体架构示意图
kubernetes 整体架构示意图

控制平面详图

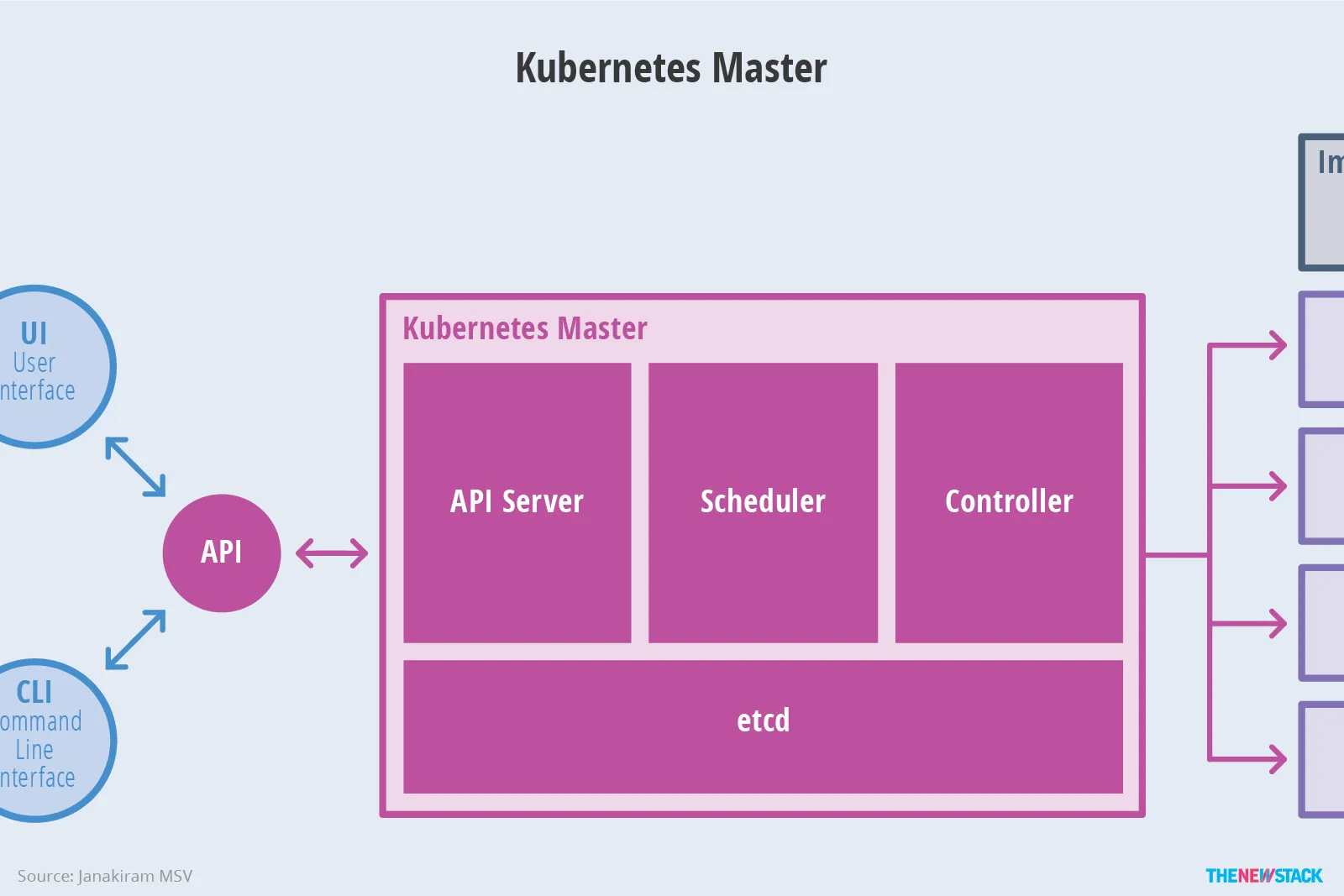

Kubernetes master 架构示意图
Kubernetes master 架构示意图

工作节点详图

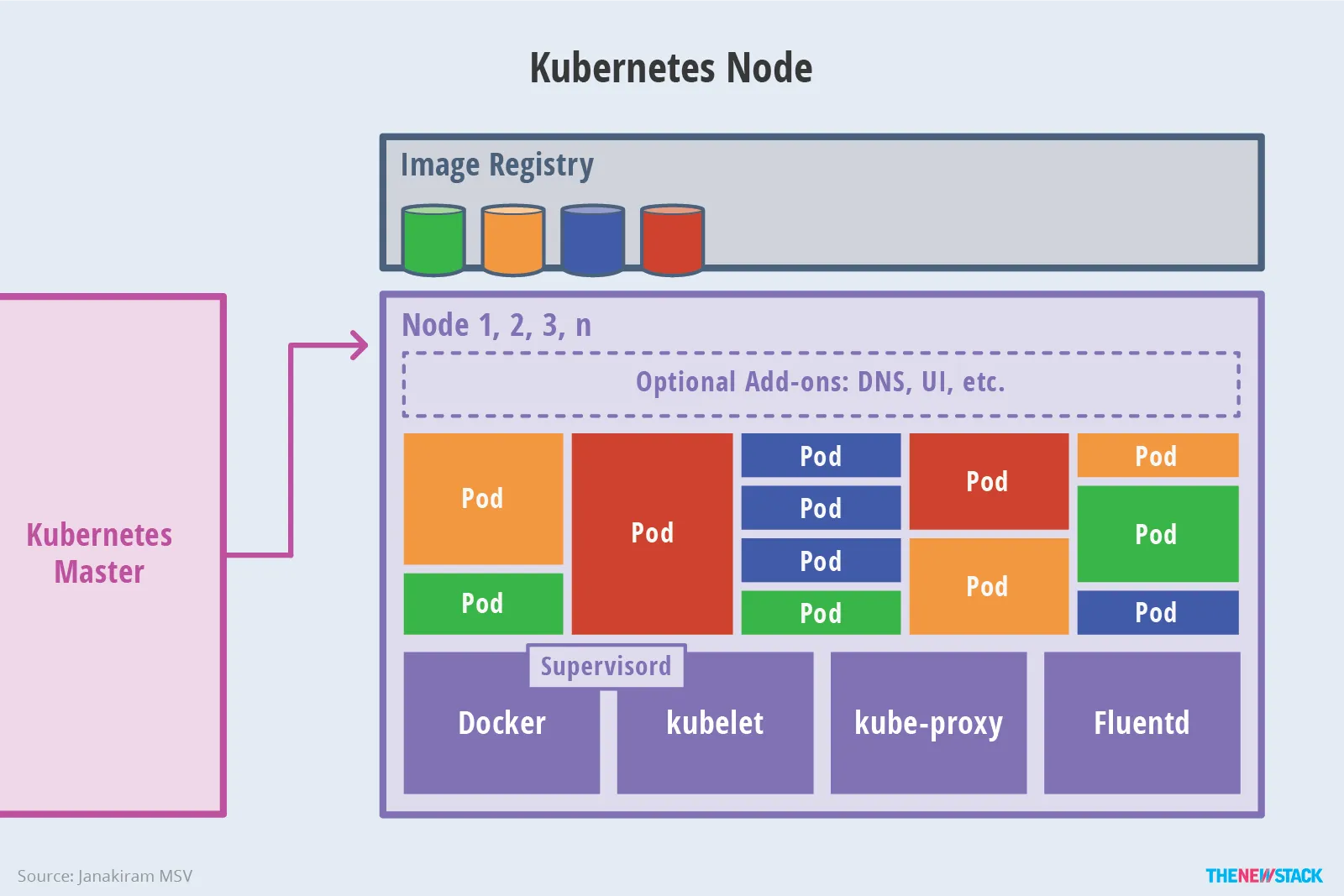

kubernetes node 架构示意图
kubernetes node 架构示意图

分层架构

Kubernetes 采用分层架构设计，从底层基础设施到上层应用形成完整的技术栈。

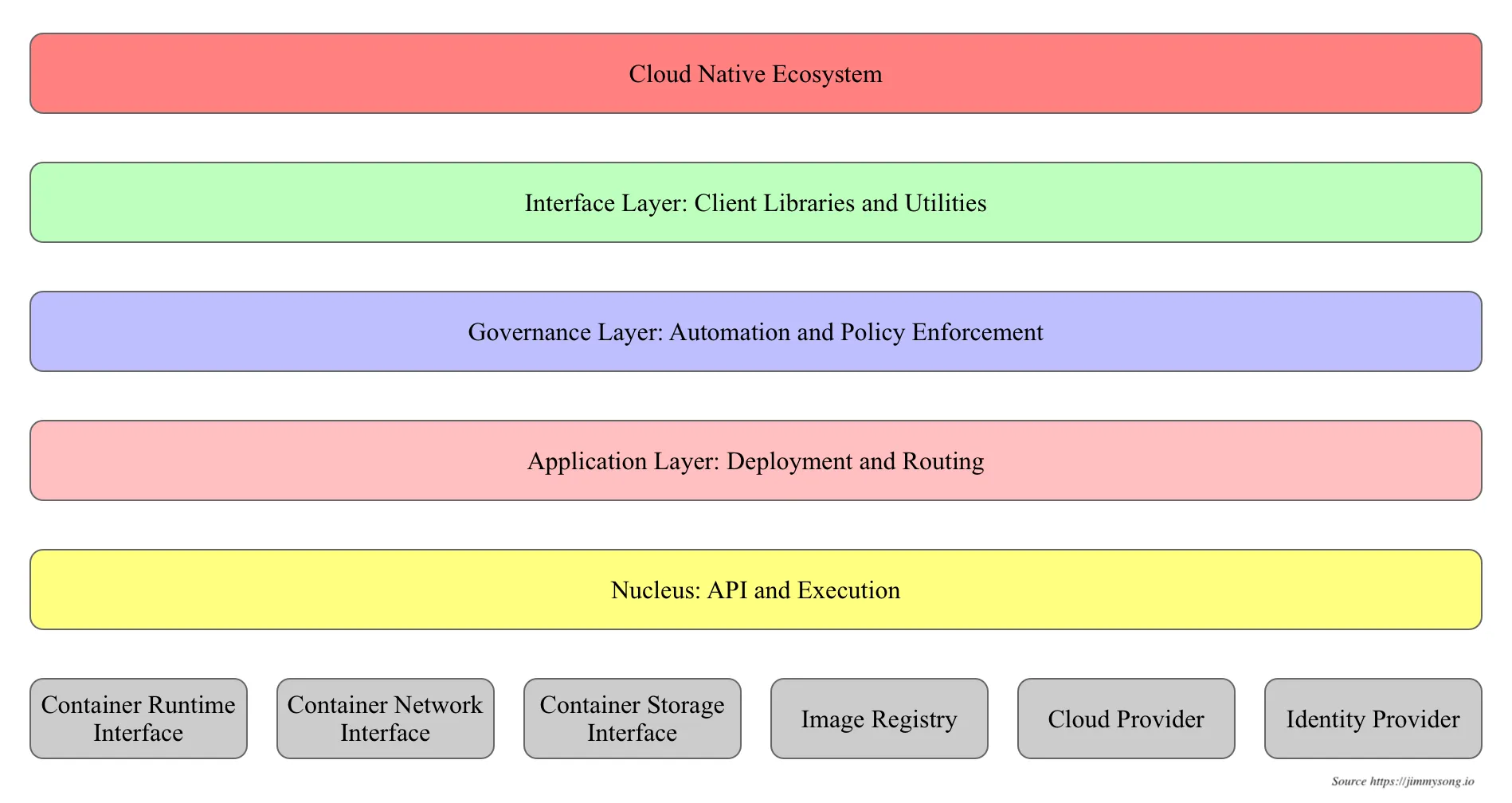

Kubernetes 分层架构示意图
Kubernetes 分层架构示意图

架构层次

基础设施层

  • 计算：虚拟机、物理机、云实例
  • 网络：SDN、负载均衡、防火墙
  • 存储：块存储、文件存储、对象存储

容器运行时层

  • 容器运行时：containerd、CRI-O
  • 镜像管理：镜像仓库、镜像安全扫描
  • 操作系统：Linux、Windows Server

Kubernetes 核心层

  • API Server：统一的 API 入口
  • 资源模型：Pod、Service、Deployment 等
  • 控制器：声明式配置的实现机制
  • 调度器：资源分配和优化

应用编排层

  • 工作负载：Deployment、StatefulSet、DaemonSet
  • 配置管理：ConfigMap、Secret
  • 网络服务：Service、Ingress、NetworkPolicy
  • 存储编排：PV、PVC、StorageClass

扩展层

  • CRD：自定义资源定义
  • Operator：应用特定的运维逻辑
  • Admission Controller：准入控制和策略执行
  • 调度扩展：自定义调度算法

生态系统层

  • 开发工具：Helm、Kustomize、Skaffold
  • CI/CD：Jenkins、GitLab CI、Tekton、ArgoCD
  • 监控观测：Prometheus、Grafana、Jaeger
  • 安全工具：Falco、OPA Gatekeeper、Twistlock
  • 服务网格：Istio、Linkerd、Consul Connect

云原生生态

CNCF 生态系统

Kubernetes 作为 CNCF 的核心项目，与众多云原生技术形成完整生态：

应用定义和镜像构建

  • Helm：Kubernetes 应用包管理
  • Buildpacks：源码到镜像的构建工具
  • Docker：容器镜像标准

运行时

  • containerd：容器运行时
  • gVisor：安全沙箱运行时
  • Kata Containers：轻量级虚拟机

编排和管理

  • Kubernetes：容器编排平台
  • Crossplane：云资源管理
  • Argo：GitOps 和工作流

监控和分析

  • Prometheus：监控系统
  • Grafana：可视化平台
  • Jaeger：分布式追踪

服务代理、发现和网格

  • Istio：服务网格
  • Linkerd：轻量级服务网格
  • Consul：服务发现

网络和安全

  • Calico：网络和安全策略
  • Falco：运行时安全监控
  • Open Policy Agent：策略引擎

最佳实践

架构设计原则

  1. 高可用性：控制平面多副本部署，etcd 集群部署
  2. 可观测性：完善的监控、日志和追踪体系
  3. 安全性：最小权限原则、网络策略、镜像安全
  4. 可扩展性：水平扩展、垂直扩展、集群联邦
  5. 资源效率：合理的资源配额和限制

生产部署建议

  • 控制平面：至少 3 个节点，奇数个 etcd 实例
  • 工作节点：根据业务需求弹性扩展
  • 网络：选择适合的 CNI 插件
  • 存储：规划持久化存储方案
  • 监控：部署 Prometheus + Grafana 监控栈
  • 备份：定期备份 etcd 数据

本章内容

Kubernetes 的设计理念

本文深入探讨了 Kubernetes 的核心设计理念，包括分层架构、API 设计原则、控制机制设计原则，以及重要的技术概念和 API 对象，帮助读者全面理解 Kubernetes 系统的设计思想和实现机制。

Etcd 解析

深入解析 etcd 在 Kubernetes 中的核心作用，包括分布式存储原理、Raft 共识算法、数据备份恢复、性能优化和安全配置等实践指南。

Kubernetes 中的资源对象

深入了解 Kubernetes 中的各种资源对象类型，包括 Pod、Service、Deployment 等核心概念，以及如何通过 YAML 文件定义和管理这些对象的 spec 和 status。
