云原生应用规范模型

OAM(Open Application Model)是一个专注于描述应用程序的规范,它通过定义标准化的应用程序模型来实现平台无关的应用程序描述。本文将详细介绍 OAM 规范中的核心概念和组件。

版本说明
本文基于 OAM v1alpha2 版本编写。

设计原则

OAM 规范的设计遵循了以下原则:

  • 关注点分离:根据功能和行为来定义模型,以此划分不同角色的职责
  • 平台中立:OAM 的实现不绑定到特定平台
  • 优雅:尽量减少设计复杂性
  • 复用性:可移植性好,同一个应用程序可以在不同的平台上不加改动地执行
  • 不作为编程模型:OAM 提供的是应用程序模型,描述了应用程序的组成和组件的拓扑结构,而不关注应用程序的具体实现

规范架构

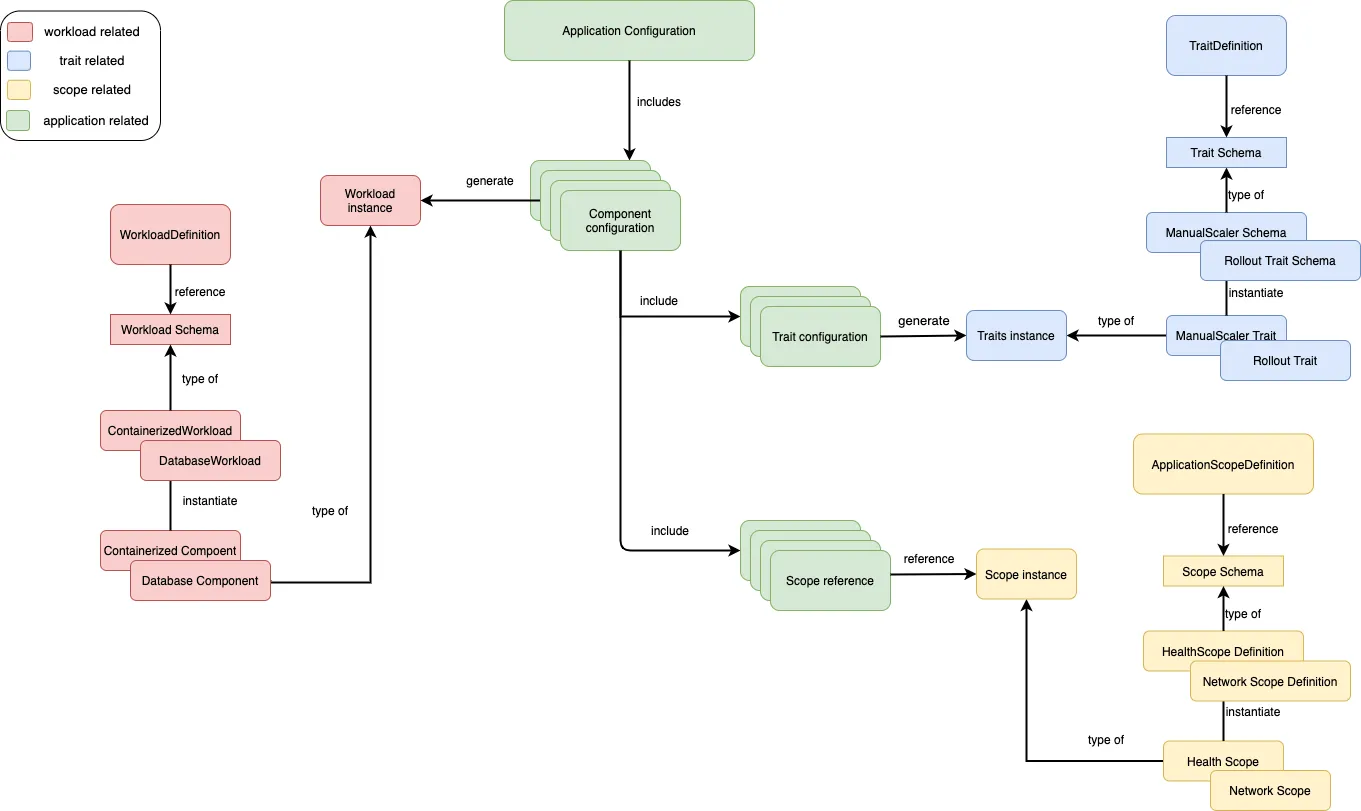

下图是 OAM 规范示意图:

OAM 规范示意图
OAM 规范示意图

图片来自 oam/spec issue #346

OAM 规范包含以下核心组件:

  • Workload:定义工作负载的类型
  • Component:定义应用程序的基本组件
  • Trait:定义 Component 的运维属性
  • ApplicationScope:定义 Component 的边界以用于逻辑分组
  • ApplicationConfiguration:将 Component 和 Trait 组合成完整的应用程序

Workload - 工作负载定义

概述

Workload 用于定义工作负载的类型。应用程序可用的 Workload 类型是由平台提供商和基础设施运维人员提供的。Workload 模型参照 Kubernetes 规范定义,理论上,平台商可以定义如容器、Pod、Serverless 函数、虚拟机、数据库、消息队列等任何类型的 Workload

Workload 定义示例

apiVersion: core.oam.dev/v1alpha2
kind: WorkloadDefinition
metadata:
  name: schema.example.jimmysong.io
spec:
  definitionRef:
    name: schema.example.jimmysong.io
关于 definitionRef
CR 即 Custom Resource(自定义资源),指的是实例化后的 Kubernetes CRD。应用开发者可以在 ComponentWorkload 中直接定义 CR。definitionRefWorkload schema 在 OAM 解释器中注册,通过增加一个抽象层,使其与 Operator 框架解耦(毕竟不是说有 CRD 都是面向应用开发者的),表示可作为负载类型使用。

重要说明

请保持 spec.definitionRef.name 的值与 metadata.name 的值相同,因为 definitionRef 是对相应的 Workload schema 的引用,对于 Kubernetes 平台来说,即对 CRD 的引用。应用开发者在定义 Component 引用该 Workload 的时候需要直接实例化一个 CRD 的配置(及创建一个 CR)。

Workload 分类

OAM 中将 Workload 分成了三个类别:

  • core.oam.dev(核心)
  • standard.oam.dev(标准)
  • 自定义扩展类别

目前 OAM 中支持的核心 WorkloadContainerizedWorkload

Component - 应用组件

概述

Component 用于定义应用程序的基本组件,其中包含了对 Workload 的引用。一个 Component 中只能定义一个 Workload,这个 Workload 是与平台无关的,可以直接引用 Kubernetes 中的 CRD。

Component 定义示例

apiVersion: core.oam.dev/v1alpha2
kind: Component
metadata:
  name: my-component
spec:
  workload:
    apiVersion: core.oam.dev/v1alpha2
    kind: ContainerizedWorkload
    spec:
      os: linux
      containers:
        - name: server
          image: my-image:latest
  parameters:
  - name: myServerImage
    required: true
    fieldPaths:
    - ".spec.containers[0].image"

Component 组成部分

Component 定义由以下几个部分组成:

1. metadata

关于 Component 的信息,主要是针对应用运维的信息。

2. workload

该 Component 的实际工作负载。具体有哪些负载类型可用可以咨询平台提供商,平台运维也可以根据 Workload 规范来扩展负载类型,比如:

  • Containers
  • Functions
  • VirtualMachine
  • VirtualService

OAM 目前定义的核心负载类型有 ContainerizedWorkload(与 Kubernetes 中的 Pod 定义类似,同样支持定义多个容器,但是缺少了 Pod 中的一些属性)。

3. parameters

在应用程序运行时可以调整的参数,即应用开发者在 Component 中的原有定义可以在运行时被应用运维人员覆盖。parameters 使用 JSONPath 的方式引用 spec 中的字段。

Component 是可变的
Component 的配置在应用后是可更改的(Mutable),有的 Trait 可能会监听 Component 的变更并作出相应的操作,每次变更都会导致新的 ApplicationConfiguration 发布。

Trait - 运维特性

概述

Trait 用于定义 Component 的运维属性,是对 Component 运行时的叠加,需要通过 ApplicationConfiguration 的配置将其与 Component 绑定,用于动态修改 Componentworkload 的行为。

不同的 Trait 可能适用于不同的 Component(因为不同的 Component 中的 workload 可能不同,因此它们的运维特性也可能不同),如流量路由规则(如负载均衡策略、入口路由、出口路由、百分比路由、限流、熔断、超时限制、故障注入等)、自动缩放策略、升级策略、发布策略等。

Trait 特征

Trait 还具有以下几个特征:

  • Trait 是根据在 Component 中引用的顺序应用的,如果某些运维特征本身具有依赖性,可以通过显式排序来解决
  • 对于某一类型的 Trait 在同一个 Component 实例只能应用一个
  • 在应用 Trait 时,需要进行冲突检查,如果一组 Trait 的特性不能满足运维组合,则判定为不合法

Trait 的优势

将运维属性从应用组件本身的定义(Component)中剥离有如下几个好处:

  • Trait 通常由应用运维人员定义和维护,而不需要应用开发人员参与,应用开发人员对 Trait 可能无感知,减轻了应用开发人员的负担
  • Trait 将云原生应用程序的一些通用运维属性从应用配置中剥离出来,大大提高了运维逻辑的可复用性
  • 应用 Trait 组合前进行运维特性检查,可以有效防止配置冲突和无法预期的情况发生

Trait 定义示例

apiVersion: core.oam.dev/v1alpha2
kind: TraitDefinition
metadata:
  name: manualscalertrait.core.oam.dev
spec:
  appliesToWorkloads:
    - core.oam.dev/v1alpha2.ContainerizedWorkload
  definitionRef:
    name: manualscalertrait.core.oam.dev
关于 definitionRef
CR 即 Custom Resource(自定义资源),指的是实例化后的 Kubernetes CRD。definitionRefTrait schema 在 OAM 解释器中注册,通过增加一个抽象层,使其与 Operator 框架解耦(毕竟不是说有 CRD 都是面向应用开发者的)。

Trait 分类

OAM 中将 Trait 分成了三个类别:

  • core.oam.dev(核心)
  • standard.oam.dev(标准)
  • 自定义扩展类别

一个 Trait 具体适用于哪些 workload 可以在 TraitTraitDefinition 中定义。目前 OAM 中支持的核心 TraitManualScalerTrait

ApplicationScope - 应用范围

概述

ApplicationScope 根据 Component 中的应用逻辑或共同行为划定作用域,将其分组以便于管理。

ApplicationScope 特征

ApplicationScope 具有以下特征:

  • 一个 Component 可能属于一个或多个 ApplicationScope
  • 有的 ApplicationScope 可以限定其中是否可以部署同一个 Component 的多个实例
  • ApplicationScope 可以作为 Component 与基础设施的连接层,提供身份、网络或安全能力
  • Trait 可以根据 Component 中定义的 ApplicationScope 来执行适当的运维特性

支持的 ApplicationScope 类型

目前 OAM 中支持的核心应用范围类型有:

  • NetworkScope
  • HealthScope

NetworkScope 示例

下面是使用 NetworkScope 来声明作用域的示例:

apiVersion: core.oam.dev/v1alpha2
kind: NetworkScope
metadata:
  name: my-network
  labels:
    region: my-region
    environment: production
spec:
  networkId: my-network
  subnetIds:
  - my-subnetwork-01
  - my-subnetwork-02
  - my-subnetwork-03
  internetGatewayType: nat

上面的示例的作用是将三个子网划定为一组网络边界,这通常是使用 VPC 实现。

ApplicationConfiguration - 应用配置

概述

ApplicationConfigurationComponentTrait 组合,定义了一个应用程序的配置。Component 每部署一次就会产生一个实例(Instance),实例是可以被升级的(包括回滚和重新部署),而每次部署和升级就会产生一次新的发布(Release)。

关于 Release
12 因素应用严格区分构建、发布、运行这三个步骤。每次构建和修改配置后都会产生一次新的发布(Release)。OAM 中将 ComponentTraitApplicationScope 组合而成的 ApplicationConfiguration 即等同于 Release。每次对 ApplicationConfiguration 的更新都会创建一个新的 Release(跟 Helm 中的 Release 概念一致)。

ApplicationConfiguration 示例

下面是一个 ApplicationConfiguration 示例:

apiVersion: core.oam.dev/v1alpha2
kind: ApplicationConfiguration
metadata:
  name: my-app
  annotations:
    version: v1.0.0
    description: "My first application deployment."
spec:
  components:
    - componentName: my-component
      parameterValues:
        - name: PARAMETER_NAME
          value: SUPPLIED_VALUE
        - name: ANOTHER_PARAMETER
          value: "AnotherValue"
      traits:
        - name: manualscaler.core.oam.dev
          version: v1
          spec:
            replicaCount: 3
      scopes:
        - scopeRef:
            apiVersion: core.oam.dev/v1alpha2
            kind: NetworkScope
            name: my-network

完整应用示例

以下是一个完整的应用部署示例,展示了如何将各个组件组合起来:

1. 定义 Component

apiVersion: core.oam.dev/v1alpha2
kind: Component
metadata:
  name: frontend
spec:
  workload:
    apiVersion: core.oam.dev/v1alpha2
    kind: ContainerizedWorkload
    spec:
      containers:
        - name: web
          image: nginx:1.20
          ports:
          - containerPort: 80
            name: http
          resources:
            limits:
              cpu: 100m
              memory: 128Mi
  parameters:
  - name: image
    required: false
    fieldPaths:
    - ".spec.containers[0].image"
  - name: replicas
    required: false
    fieldPaths:
    - ".spec.replicas"

2. 定义 NetworkScope

apiVersion: core.oam.dev/v1alpha2
kind: NetworkScope
metadata:
  name: production-network
spec:
  networkId: prod-vpc
  subnetIds:
  - prod-subnet-1
  - prod-subnet-2

3. 创建 ApplicationConfiguration

apiVersion: core.oam.dev/v1alpha2
kind: ApplicationConfiguration
metadata:
  name: web-app
  labels:
    app: frontend
    environment: production
spec:
  components:
  - componentName: frontend
    parameterValues:
    - name: image
      value: nginx:1.21
    - name: replicas
      value: 3
    traits:
    - name: manualscaler.core.oam.dev
      spec:
        replicaCount: 3
    - name: ingress.standard.oam.dev
      spec:
        rules:
        - host: myapp.example.com
          paths:
          - path: /
            backend:
              serviceName: frontend
              servicePort: 80
    scopes:
    - scopeRef:
        apiVersion: core.oam.dev/v1alpha2
        kind: NetworkScope
        name: production-network

角色分工

OAM 规范明确定义了三种角色及其职责:

1. 应用开发者(Application Developer)

  • 定义 Component,描述应用的功能逻辑
  • 专注于业务代码实现,无需关心运维细节
  • 可以定义 parameters 来允许运维人员调整配置

2. 应用运维人员(Application Operator)

  • 创建 ApplicationConfiguration,组合 ComponentTrait
  • 配置运维特性如扩缩容、路由、监控等
  • 管理应用的部署、升级和监控

3. 基础设施运维人员(Infrastructure Operator)

  • 定义可用的 Workload 类型
  • 提供各种 Trait 定义
  • 管理 ApplicationScope 和底层基础设施

最佳实践

1. Component 设计

  • 保持 Component 的单一职责,一个 Component 只做一件事
  • 合理设计 parameters,让运维人员能够灵活配置
  • 使用语义化的命名和详细的描述

2. Trait 应用

  • 优先使用平台提供的标准 Trait
  • 避免在同一个 Component 上应用冲突的 Trait
  • 按照依赖关系合理排序 Trait

3. ApplicationScope 规划

  • 根据网络拓扑和安全要求合理划分 Scope
  • 考虑 Scope 对性能和成本的影响
  • 保持 Scope 定义的简洁和易于理解

4. 版本管理

  • 为 ApplicationConfiguration 添加版本标识
  • 实施渐进式发布策略
  • 保留历史版本以支持回滚

总结

OAM 规范通过定义标准化的应用程序模型,实现了关注点分离,让不同角色能够专注于自己的领域:

  • 应用开发者专注于业务逻辑的实现
  • 应用运维人员专注于应用的部署和运维
  • 基础设施运维人员专注于平台能力的提供

这种分层的设计不仅提高了开发效率,也增强了应用的可移植性和可维护性,是云原生应用开发和部署的重要规范。
