如果你安装了拥有三个节点的 Kubernetes 集群，节点的状态如下所述。
[root@node1 ~]# kubectl get nodes -o wide
NAME STATUS ROLES AGE VERSION EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
node1 Ready <none> 2d v1.9.1 <none> CentOS Linux 7 (Core) 3.10.0-693.11.6.el7.x86_64 docker://1.12.6
node2 Ready <none> 2d v1.9.1 <none> CentOS Linux 7 (Core) 3.10.0-693.11.6.el7.x86_64 docker://1.12.6
node3 Ready <none> 2d v1.9.1 <none> CentOS Linux 7 (Core) 3.10.0-693.11.6.el7.x86_64 docker://1.12.6
当前 Kubernetes 集群中运行的所有 Pod 信息：
[root@node1 ~]# kubectl get pods --all-namespaces -o wide
NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE
kube-system coredns-5984fb8cbb-sjqv9 1/1 Running 0 1h 172.33.68.2 node1
kube-system coredns-5984fb8cbb-tkfrc 1/1 Running 1 1h 172.33.96.3 node3
kube-system heapster-v1.5.0-684c7f9488-z6sdz 4/4 Running 0 1h 172.33.31.3 node2
kube-system kubernetes-dashboard-6b66b8b96c-mnm2c 1/1 Running 0 1h 172.33.31.2 node2
kube-system monitoring-influxdb-grafana-v4-54b7854697-tw9cd 2/2 Running 2 1h 172.33.96.2 node3
当前 etcd 中的注册的宿主机的 pod 地址网段信息：
[root@node1 ~]# etcdctl ls /kube-centos/network/subnets
/kube-centos/network/subnets/172.33.68.0-24
/kube-centos/network/subnets/172.33.31.0-24
/kube-centos/network/subnets/172.33.96.0-24
而每个 node 上的 Pod 子网是根据我们在安装 flannel 时配置来划分的，在 etcd 中查看该配置：
[root@node1 ~]# etcdctl get /kube-centos/network/config
{"Network":"172.33.0.0/16","SubnetLen":24,"Backend":{"Type":"host-gw"}}
我们知道 Kubernetes 集群内部存在三类 IP，分别是：
- Node IP：宿主机的 IP 地址
- Pod IP：使用网络插件创建的 IP（如 flannel），使跨主机的 Pod 可以互通
- Cluster IP：虚拟 IP，通过 iptables 规则访问服务
在安装 node 节点的时候，节点上的进程是按照 flannel -> docker -> kubelet -> kube-proxy 的顺序启动的，我们下面也会按照该顺序来讲解，flannel 的网络划分和如何与 docker 交互，如何通过 iptables 访问 service。
Flannel
Flannel 是作为一个二进制文件的方式部署在每个 node 上，主要实现两个功能：
- 为每个 node 分配 subnet，容器将自动从该子网中获取 IP 地址
- 当有 node 加入到网络中时，为每个 node 增加路由配置

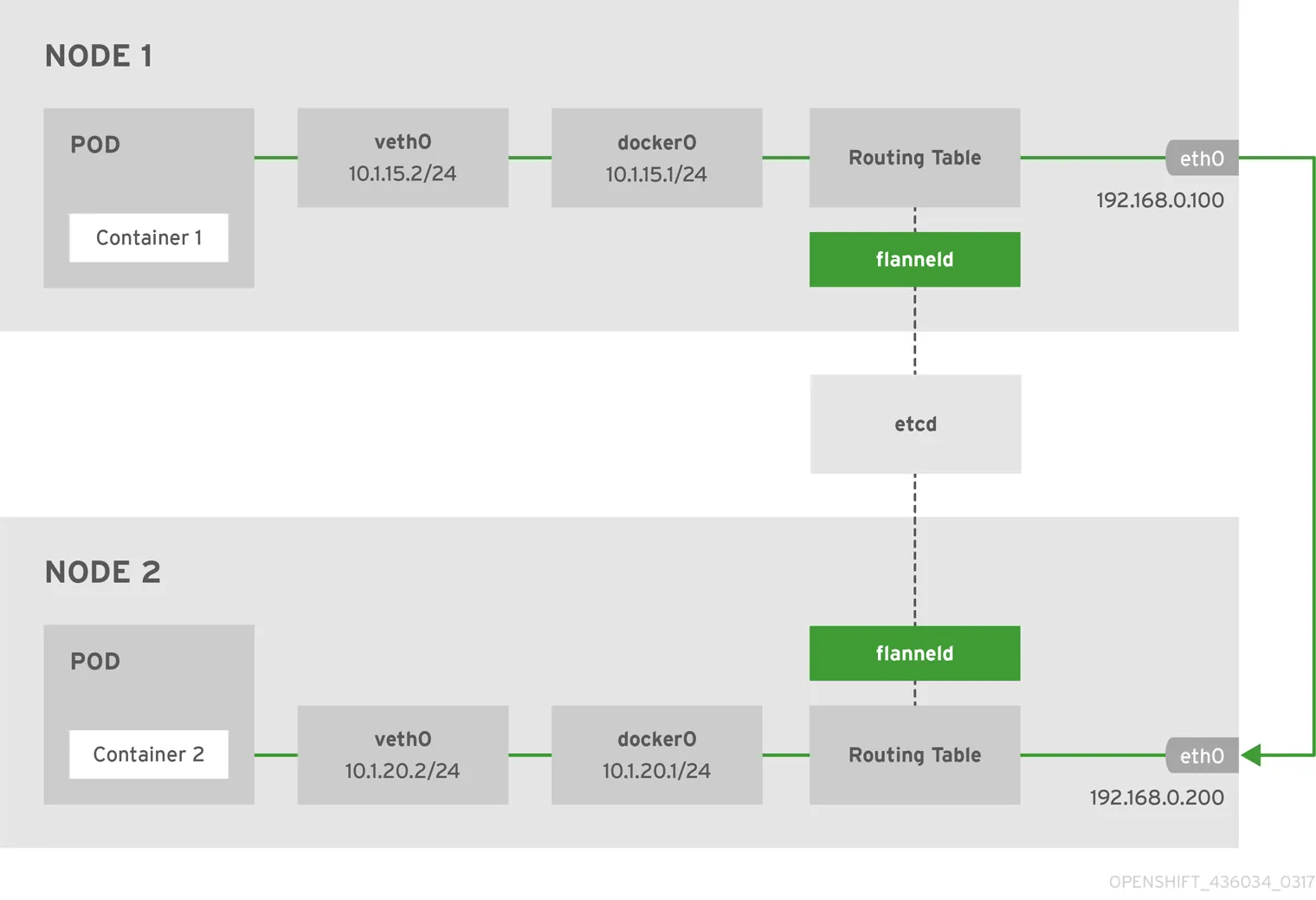

下面是使用 host-gw backend 的 flannel 网络架构图：
注意：以上 IP 非本示例中的 IP，但是不影响读者理解。
Node1 上的 flannel 配置如下：
[root@node1 ~]# cat /usr/lib/systemd/system/flanneld.service
[Unit]
Description=Flanneld overlay address etcd agent
After=network.target
After=network-online.target
Wants=network-online.target
After=etcd.service
Before=docker.service
[Service]
Type=notify
EnvironmentFile=/etc/sysconfig/flanneld
EnvironmentFile=-/etc/sysconfig/docker-network
ExecStart=/usr/bin/flanneld-start $FLANNEL_OPTIONS
ExecStartPost=/usr/libexec/flannel/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/docker
Restart=on-failure
[Install]
WantedBy=multi-user.target
RequiredBy=docker.service
其中有两个环境变量文件的配置如下：
[root@node1 ~]# cat /etc/sysconfig/flanneld
# Flanneld configuration options
FLANNEL_ETCD_ENDPOINTS="http://172.17.8.101:2379"
FLANNEL_ETCD_PREFIX="/kube-centos/network"
FLANNEL_OPTIONS="-iface=eth2"
上面的配置文件仅供 flanneld 使用。
[root@node1 ~]# cat /etc/sysconfig/docker-network
# /etc/sysconfig/docker-network
DOCKER_NETWORK_OPTIONS=
还有一个ExecStartPost=/usr/libexec/flannel/mk-docker-opts.sh -k DOCKER_NETWORK_OPTIONS -d /run/flannel/docker，其中的/usr/libexec/flannel/mk-docker-opts.sh 脚本是在 flanneld 启动后运行，将会生成两个环境变量配置文件：
- /run/flannel/docker
- /run/flannel/subnet.env
我们再来看下 /run/flannel/docker 的配置。
[root@node1 ~]# cat /run/flannel/docker
DOCKER_OPT_BIP="--bip=172.33.68.1/24"
DOCKER_OPT_IPMASQ="--ip-masq=true"
DOCKER_OPT_MTU="--mtu=1500"
DOCKER_NETWORK_OPTIONS="--bip=172.33.68.1/24 --ip-masq=true --mtu=1500"
如果你使用systemctl 命令先启动 flannel 后启动 docker 的话，docker 将会读取以上环境变量。
我们再来看下 /run/flannel/subnet.env 的配置。
[root@node1 ~]# cat /run/flannel/subnet.env
FLANNEL_NETWORK=172.33.0.0/16
FLANNEL_SUBNET=172.33.68.1/24
FLANNEL_MTU=1500
FLANNEL_IPMASQ=false
以上环境变量是 flannel 向 etcd 中注册的。
Docker
Node1 的 docker 配置如下：
[root@node1 ~]# cat /usr/lib/systemd/system/docker.service
[Unit]
Description=Docker Application Container Engine
Documentation=http://docs.docker.com
After=network.target rhel-push-plugin.socket registries.service
Wants=docker-storage-setup.service
Requires=docker-cleanup.timer
[Service]
Type=notify
NotifyAccess=all
EnvironmentFile=-/run/containers/registries.conf
EnvironmentFile=-/etc/sysconfig/docker
EnvironmentFile=-/etc/sysconfig/docker-storage
EnvironmentFile=-/etc/sysconfig/docker-network
Environment=GOTRACEBACK=crash
Environment=DOCKER_HTTP_HOST_COMPAT=1
Environment=PATH=/usr/libexec/docker:/usr/bin:/usr/sbin
ExecStart=/usr/bin/dockerd-current \
--add-runtime docker-runc=/usr/libexec/docker/docker-runc-current \
--default-runtime=docker-runc \
--exec-opt native.cgroupdriver=systemd \
--userland-proxy-path=/usr/libexec/docker/docker-proxy-current \
$OPTIONS \
$DOCKER_STORAGE_OPTIONS \
$DOCKER_NETWORK_OPTIONS \
$ADD_REGISTRY \
$BLOCK_REGISTRY \
$INSECURE_REGISTRY\
$REGISTRIES
ExecReload=/bin/kill -s HUP $MAINPID
LimitNOFILE=1048576
LimitNPROC=1048576
LimitCORE=infinity
TimeoutStartSec=0
Restart=on-abnormal
MountFlags=slave
KillMode=process
[Install]
WantedBy=multi-user.target
查看 Node1 上的 docker 启动参数：
[root@node1 ~]# systemctl status -l docker
● docker.service - Docker Application Container Engine
Loaded: loaded (/usr/lib/systemd/system/docker.service; enabled; vendor preset: disabled)
Drop-In: /usr/lib/systemd/system/docker.service.d
└─flannel.conf
Active: active (running) since Fri 2018-02-02 22:52:43 CST; 2h 28min ago
Docs: http://docs.docker.com
Main PID: 4334 (dockerd-current)
CGroup: /system.slice/docker.service
‣ 4334 /usr/bin/dockerd-current --add-runtime docker-runc=/usr/libexec/docker/docker-runc-current --default-runtime=docker-runc --exec-opt native.cgroupdriver=systemd --userland-proxy-path=/usr/libexec/docker/docker-proxy-current --selinux-enabled --log-driver=journald --signature-verification=false --bip=172.33.68.1/24 --ip-masq=true --mtu=1500
我们可以看到在 docker 在启动时有如下参数：--bip=172.33.68.1/24 --ip-masq=true --mtu=1500。上述参数 flannel 启动时运行的脚本生成的，通过环境变量传递过来的。
我们查看下 node1 宿主机上的网络接口：
[root@node1 ~]# ip addr
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 52:54:00:00:57:32 brd ff:ff:ff:ff:ff:ff
inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic eth0
valid_lft 85095sec preferred_lft 85095sec
inet6 fe80::5054:ff:fe00:5732/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 08:00:27:7b:0f:b1 brd ff:ff:ff:ff:ff:ff
inet 172.17.8.101/24 brd 172.17.8.255 scope global eth1
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 08:00:27:ef:25:06 brd ff:ff:ff:ff:ff:ff
inet 172.30.113.231/21 brd 172.30.119.255 scope global dynamic eth2
valid_lft 85096sec preferred_lft 85096sec
inet6 fe80::a00:27ff:feef:2506/64 scope link
valid_lft forever preferred_lft forever
5: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
link/ether 02:42:d0:ae:80:ea brd ff:ff:ff:ff:ff:ff
inet 172.33.68.1/24 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:d0ff:feae:80ea/64 scope link
valid_lft forever preferred_lft forever
7: veth295bef2@if6: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP
link/ether 6a:72:d7:9f:29:19 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet6 fe80::6872:d7ff:fe9f:2919/64 scope link
valid_lft forever preferred_lft forever
我们分类来解释下该虚拟机中的网络接口。
- lo：回环网络，127.0.0.1
- eth0：NAT 网络，虚拟机创建时自动分配，仅可以在几台虚拟机之间访问
- eth1：bridge 网络，使用 vagrant 分配给虚拟机的地址，虚拟机之间和本地电脑都可以访问
- eth2：bridge 网络，使用 DHCP 分配，用于访问互联网的网卡
- docker0：bridge 网络，docker 默认使用的网卡，作为该节点上所有容器的虚拟交换机
- veth295bef2@if6：veth pair，连接 docker0 和 Pod 中的容器。veth pair 可以理解为使用网线连接好的两个接口，把两个端口放到两个 namespace 中，那么这两个 namespace 就能打通。参考 linux 网络虚拟化：network namespace 简介。
我们再看下该节点的 docker 上有哪些网络。
[root@node1 ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
940bb75e653b bridge bridge local
d94c046e105d host host local
2db7597fd546 none null local
再检查下 bridge 网络940bb75e653b的信息。
[root@node1 ~]# docker network inspect 940bb75e653b
[
{
"Name": "bridge",
"Id": "940bb75e653bfa10dab4cce8813c2b3ce17501e4e4935f7dc13805a61b732d2c",
"Scope": "local",
"Driver": "bridge",
"EnableIPv6": false,
"IPAM": {
"Driver": "default",
"Options": null,
"Config": [
{
"Subnet": "172.33.68.1/24",
"Gateway": "172.33.68.1"
}
]
},
"Internal": false,
"Containers": {
"944d4aa660e30e1be9a18d30c9dcfa3b0504d1e5dbd00f3004b76582f1c9a85b": {
"Name": "k8s_POD_coredns-5984fb8cbb-sjqv9_kube-system_c5a2e959-082a-11e8-b4cd-525400005732_0",
"EndpointID": "7397d7282e464fc4ec5756d6b328df889cdf46134dbbe3753517e175d3844a85",
"MacAddress": "02:42:ac:21:44:02",
"IPv4Address": "172.33.68.2/24",
"IPv6Address": ""
}
},
"Options": {
"com.docker.network.bridge.default_bridge": "true",
"com.docker.network.bridge.enable_icc": "true",
"com.docker.network.bridge.enable_ip_masquerade": "true",
"com.docker.network.bridge.host_binding_ipv4": "0.0.0.0",
"com.docker.network.bridge.name": "docker0",
"com.docker.network.driver.mtu": "1500"
},
"Labels": {}}
]
我们可以看到该网络中的Config 与 docker 的启动配置相符。
Node1 上运行的容器：
[root@node1 ~]# docker ps
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
a37407a234dd docker.io/coredns/coredns@sha256:adf2e5b4504ef9ffa43f16010bd064273338759e92f6f616dd159115748799bc "/coredns -conf /etc/" About an hour ago Up About an hour k8s_coredns_coredns-5984fb8cbb-sjqv9_kube-system_c5a2e959-082a-11e8-b4cd-525400005732_0
944d4aa660e3 docker.io/openshift/origin-pod "/usr/bin/pod" About an hour ago Up About an hour k8s_POD_coredns-5984fb8cbb-sjqv9_kube-system_c5a2e959-082a-11e8-b4cd-525400005732_0
我们可以看到当前已经有 2 个容器在运行。
Node1 上的路由信息：
[root@node1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.0.2.2 0.0.0.0 UG 100 0 0 eth0
0.0.0.0 172.30.116.1 0.0.0.0 UG 101 0 0 eth2
10.0.2.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
172.17.8.0 0.0.0.0 255.255.255.0 U 100 0 0 eth1
172.30.112.0 0.0.0.0 255.255.248.0 U 100 0 0 eth2
172.33.68.0 0.0.0.0 255.255.255.0 U 0 0 0 docker0
172.33.96.0 172.30.118.65 255.255.255.0 UG 0 0 0 eth2
以上路由信息是由 flannel 添加的，当有新的节点加入到 Kubernetes 集群中后，每个节点上的路由表都将增加。
我们在 node 上来 traceroute 下 node3 上的 coredns-5984fb8cbb-tkfrc 容器，其 IP 地址是 172.33.96.3，看看其路由信息。
[root@node1 ~]# traceroute 172.33.96.3
traceroute to 172.33.96.3 (172.33.96.3), 30 hops max, 60 byte packets
1 172.30.118.65 (172.30.118.65) 0.518 ms 0.367 ms 0.398 ms
2 172.33.96.3 (172.33.96.3) 0.451 ms 0.352 ms 0.223 ms
我们看到路由直接经过 node3 的公网 IP 后就到达了 node3 节点上的 Pod。
Node1 的 iptables 信息：
[root@node1 ~]# iptables -L
Chain INPUT (policy ACCEPT)
target prot opt source destination
KUBE-FIREWALL all -- anywhere anywhere
KUBE-SERVICES all -- anywhere anywhere /* kubernetes service portals */
Chain FORWARD (policy ACCEPT)
target prot opt source destination
KUBE-FORWARD all -- anywhere anywhere /* kubernetes forward rules */
DOCKER-ISOLATION all -- anywhere anywhere
DOCKER all -- anywhere anywhere
ACCEPT all -- anywhere anywhere ctstate RELATED,ESTABLISHED
ACCEPT all -- anywhere anywhere
ACCEPT all -- anywhere anywhere
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
KUBE-FIREWALL all -- anywhere anywhere
KUBE-SERVICES all -- anywhere anywhere /* kubernetes service portals */
Chain DOCKER (1 references)
target prot opt source destination
Chain DOCKER-ISOLATION (1 references)
target prot opt source destination
RETURN all -- anywhere anywhere
Chain KUBE-FIREWALL (2 references)
target prot opt source destination
DROP all -- anywhere anywhere /* kubernetes firewall for dropping marked packets */mark match 0x8000/0x8000
Chain KUBE-FORWARD (1 references)
target prot opt source destination
ACCEPT all -- anywhere anywhere /* kubernetes forwarding rules */mark match 0x4000/0x4000
ACCEPT all -- 10.254.0.0/16 anywhere /* kubernetes forwarding conntrack pod source rule */ctstate RELATED,ESTABLISHED
ACCEPT all -- anywhere 10.254.0.0/16 /* kubernetes forwarding conntrack pod destination rule */ctstate RELATED,ESTABLISHED
Chain KUBE-SERVICES (2 references)
target prot opt source destination
从上面的 iptables 中可以看到注入了很多 Kuberentes service 的规则。
