运动分类与异常检测
概述
交通运输是全球商业的支柱。每天有数百万个集装箱通过船舶、卡车、火车等多种方式运往世界各地。保障这些集装箱安全高效地运输是一项巨大挑战，而 TinyML 正是实现这一目标的现代技术之一。
本实践教程将聚焦于解决运输相关的实际问题。我们将基于 Arduino Nicla Vision 板卡、Arduino IDE 和 Edge Impulse Studio，开发一个运动分类与异常检测系统。通过本项目，你将了解集装箱在陆运、海运、叉车垂直搬运、仓库存放等不同阶段所经历的各种力和运动。
学习目标
- 配置 Arduino Nicla Vision 板卡
- 数据采集与预处理
- 构建运动分类模型
- 实现异常检测
- 实际测试与分析
完成本教程后，你将拥有一个可用于运输过程运动分类与异常检测的原型系统。这些知识也为后续更复杂的 TinyML 振动类项目打下基础。
IMU 安装与测试

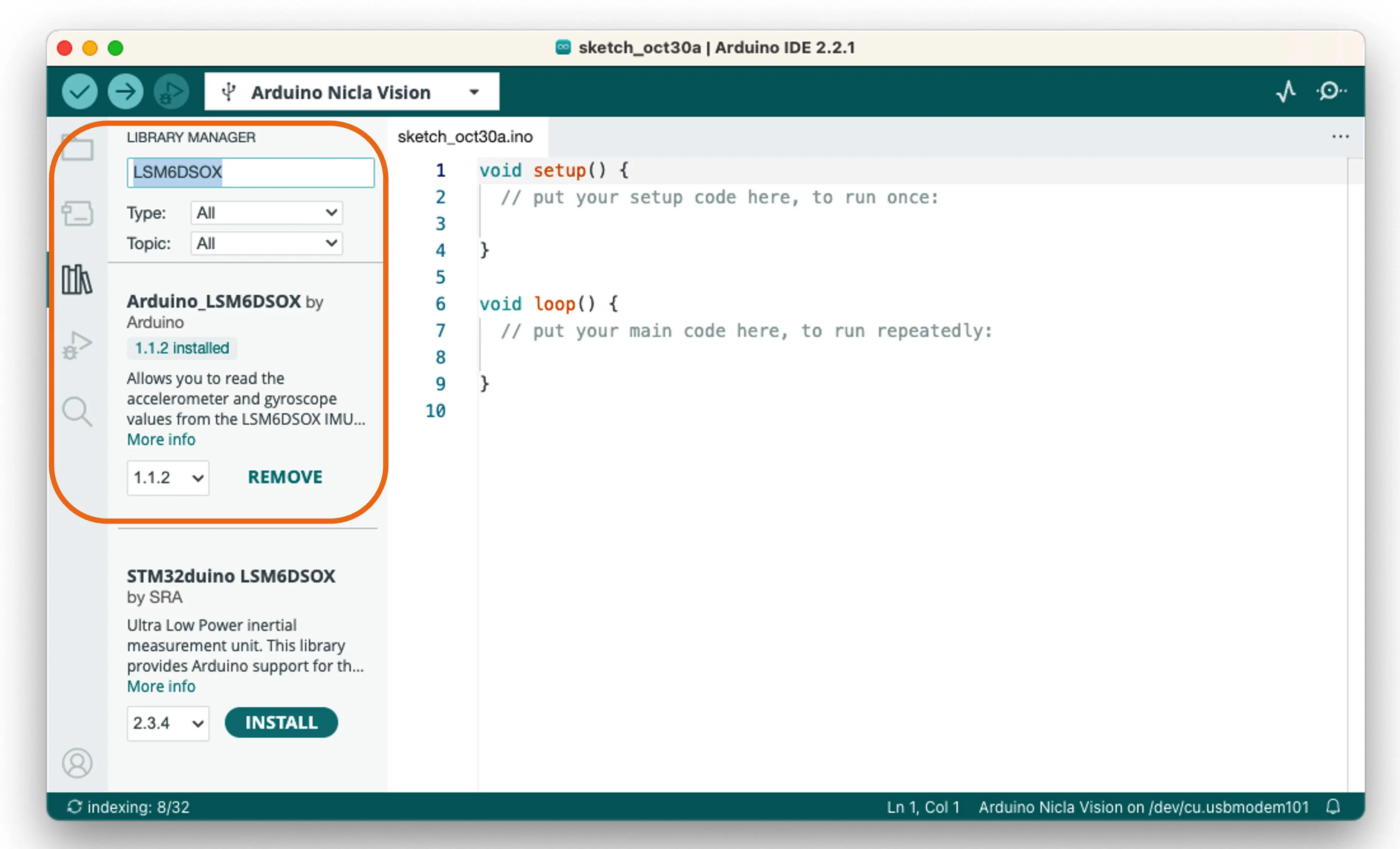

本项目将使用加速度计。正如 Nicla Vision 配置 实践中所述，Nicla Vision 板载 6 轴 IMU（3D 陀螺仪 + 3D 加速度计），型号为 LSM6DSOX 。请确认已安装 LSM6DSOX IMU 库 。

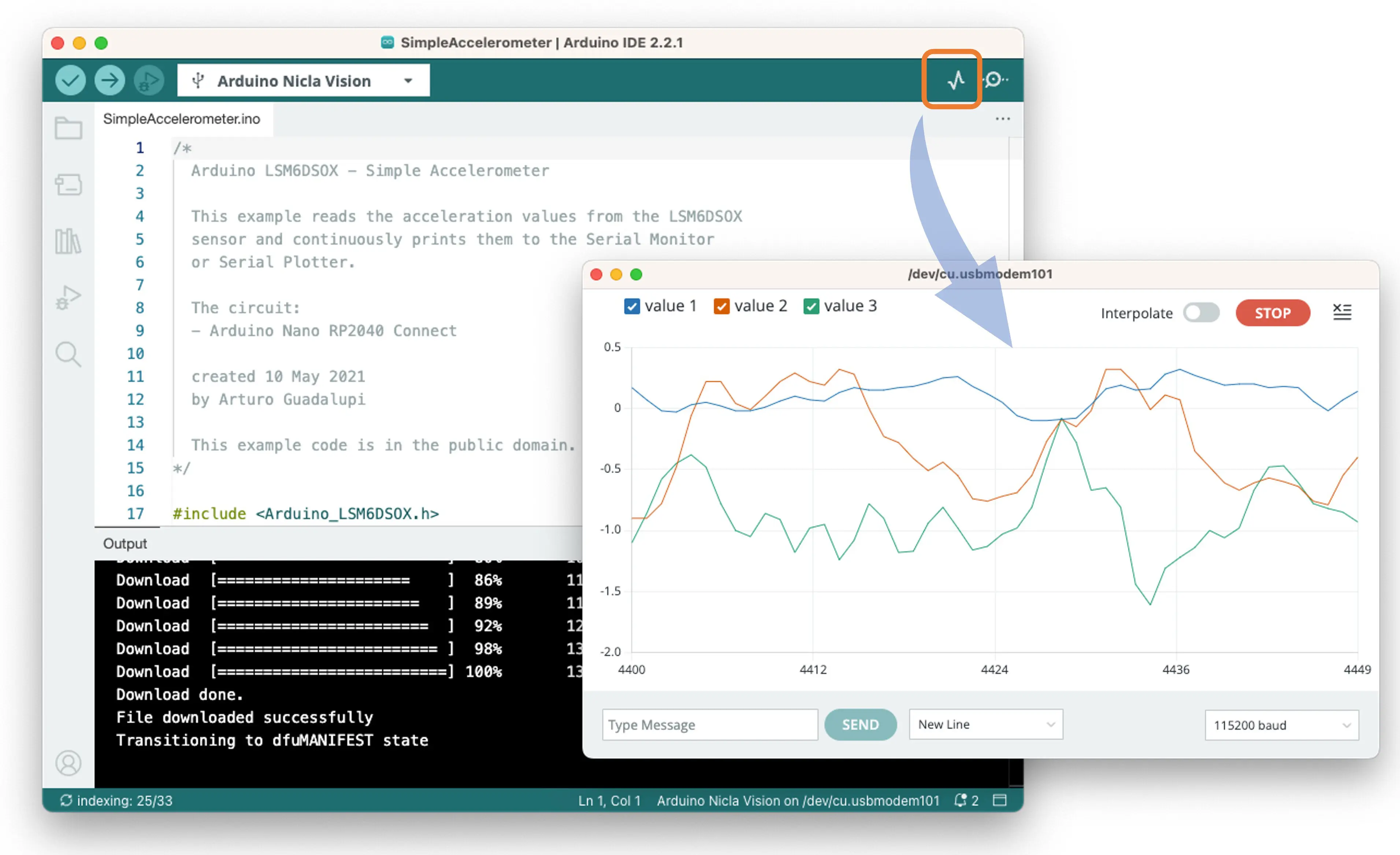

接着，进入 Examples > Arduino_LSM6DSOX > SimpleAccelerometer，运行加速度计测试。可通过 IDE 串口监视器或绘图仪查看数据，单位为 g（地球重力），默认量程为 ±4g：
采样频率的定义
选择合适的采样频率对于捕捉目标运动特征至关重要。Nyquist-Shannon 采样定理指出，采样率应至少为信号最高频率分量的两倍，才能完整还原信号。对于运输场景的运动分类与异常检测，采样频率选择需考虑：
- 运动特性：不同运输方式（陆运、海运等）涉及的运动频率范围不同，快速运动需更高采样率。
- 硬件限制：Nicla Vision 及其传感器的最大采样速率有限。
- 计算资源：采样率越高，数据量越大，对 TinyML 设备计算资源要求越高。
- 电池寿命：高采样率耗电更多，若为电池供电需权衡。
- 数据存储：高频采样需更多存储空间，嵌入式设备内存有限。
在人类活动识别任务中，常用采样率为 50~100 Hz。本项目模拟运输场景，运动频率不高，50~100 Hz 是合理起点。
以下为 50 Hz 采样频率的数据采集示例代码：
/*
* 基于 Edge Impulse 数据转发示例 (Arduino)
- https://docs.edgeimpulse.com/docs/cli-data-forwarder
* 开发者 M.Rovai @11May23
*/
/* 包含的库 ------------------------------------------- */
#include <Arduino_LSM6DSOX.h>
/* 常量定义 ---------------------------------- */
#define CONVERT_G_TO_MS2 9.80665f
#define FREQUENCY_HZ 50
#define INTERVAL_MS (1000 / (FREQUENCY_HZ + 1))
static unsigned long last_interval_ms = 0;
float x, y, z;
void setup() {
Serial.begin(9600);
while (!Serial);
if (!IMU.begin()) {
Serial.println("IMU 初始化失败！");
while (1);
}
}
void loop() {
if (millis() > last_interval_ms + INTERVAL_MS) {
last_interval_ms = millis();
if (IMU.accelerationAvailable()) {
IMU.readAcceleration(x, y, z);
float ax_m_s2 = x * CONVERT_G_TO_MS2;
float ay_m_s2 = y * CONVERT_G_TO_MS2;
float az_m_s2 = z * CONVERT_G_TO_MS2;
Serial.print(ax_m_s2);
Serial.print("\t");
Serial.print(ay_m_s2);
Serial.print("\t");
Serial.println(az_m_s2);
}
}
}

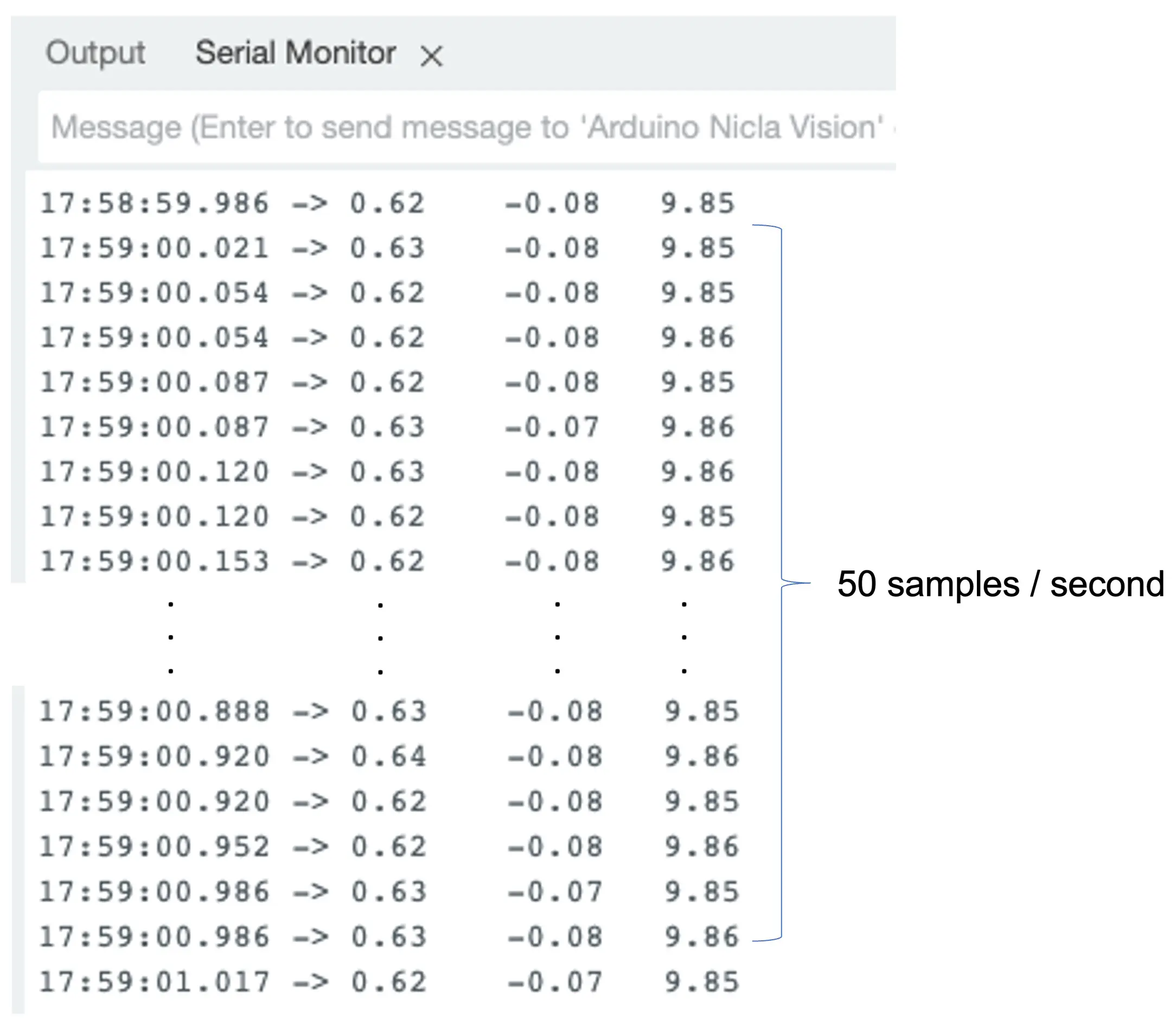

上传代码后，在串口监视器可见每秒采集 50 组数据。
注意：Nicla 静置桌面（摄像头朝下）时，$z$ 轴约为 9.8 m/s$^2$，符合地球重力加速度。

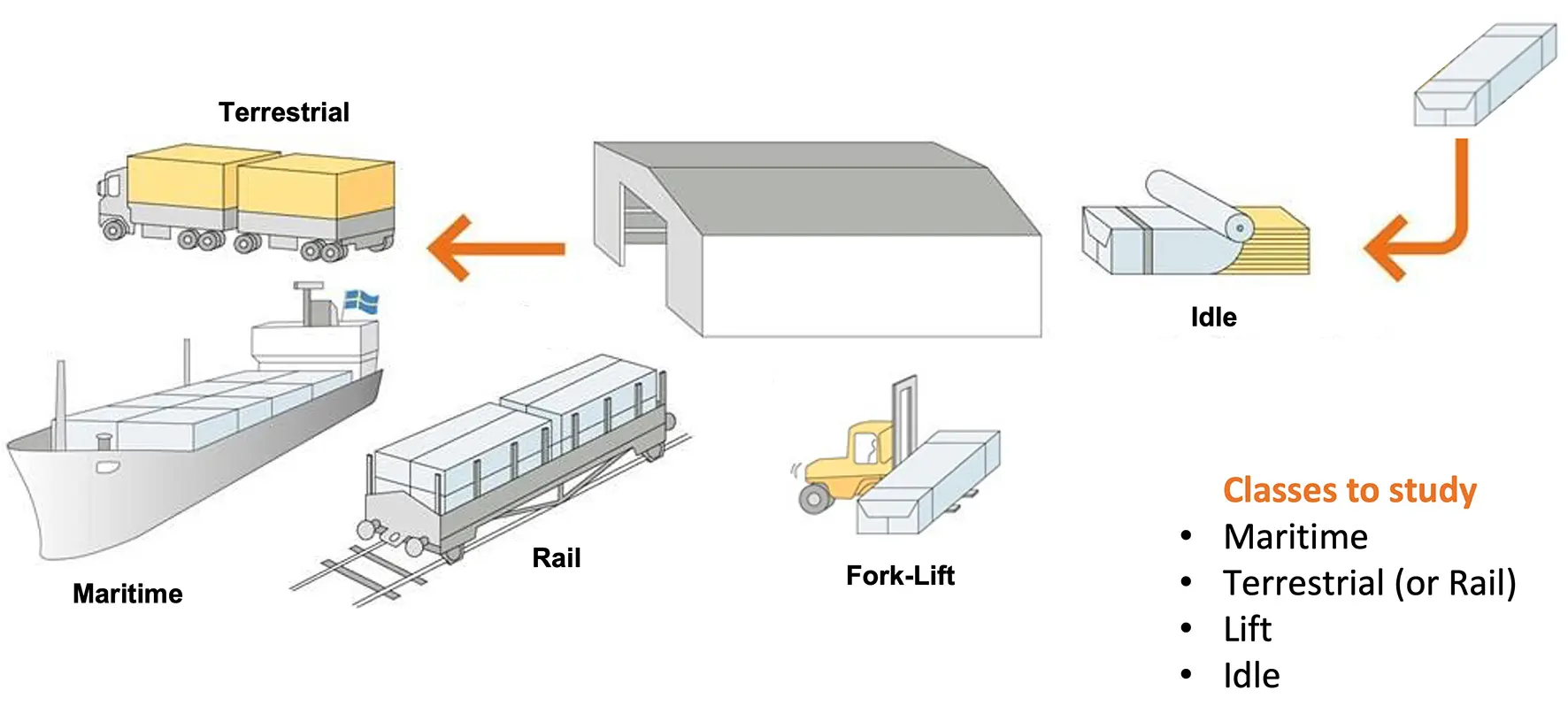

案例分析：集装箱运输场景模拟

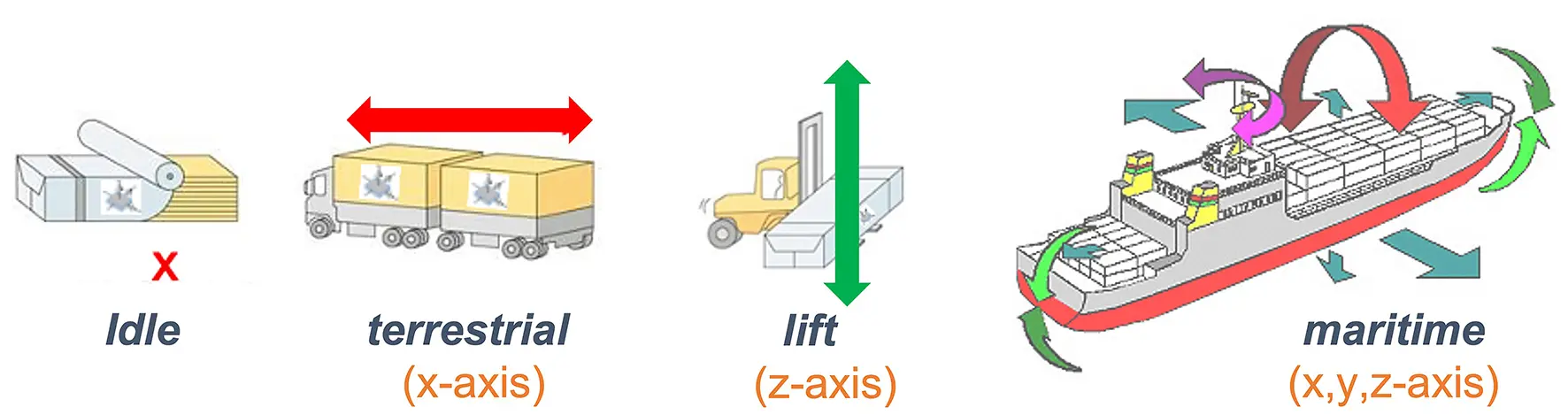

为增强实践性，我们将模拟集装箱（或包裹）在不同运输场景下的运动。利用 Nicla Vision 板载加速度计，手动模拟以下情景并采集数据：
- 陆运（公路/铁路）——水平方向运动
- 海运——三轴混合运动
- 叉车垂直搬运——$z$ 轴为主
- 仓库存放（静止）——无运动
如上图所示，主要 $x$/$y$ 轴运动归为“陆运”，$z$ 轴为“叉车”，无运动为“静止”，三轴均有运动为“海运”。
数据采集
实际应用中，设备可直接安装于集装箱，通过 SD 卡（SPI 连接）或蓝牙等方式采集并存储数据（如 Sensor DataLogger 项目 ）。采集到的 .CSV 文件可用 CSV Wizard 工具 上传至 Studio。
参考此 视频 了解更多数据上传方式。
设备连接 Edge Impulse
本项目将 Nicla 直接连接 Edge Impulse Studio，进行数据预处理、模型训练、测试与部署。可选：
- 下载最新固件，直接连接

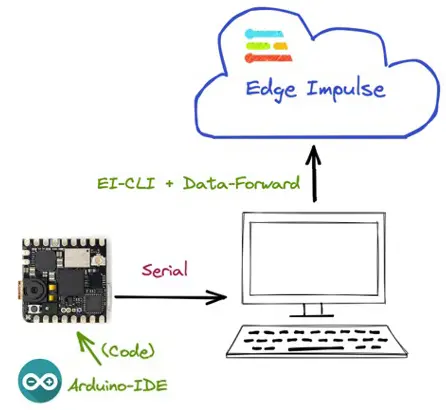

Data Collection。 - 使用 CLI Data Forwarder 工具，将传感器数据转发至 Studio。
推荐方式 2，更灵活可自定义采样率。操作步骤：
- 安装 Edge Impulse CLI 和 Node.js 。
- 上传前述采集代码至 Nicla。
- 用 CLI Data Forwarder 采集加速度计数据并发送至 Studio：
首次运行：
edge-impulse-data-forwarder --clean

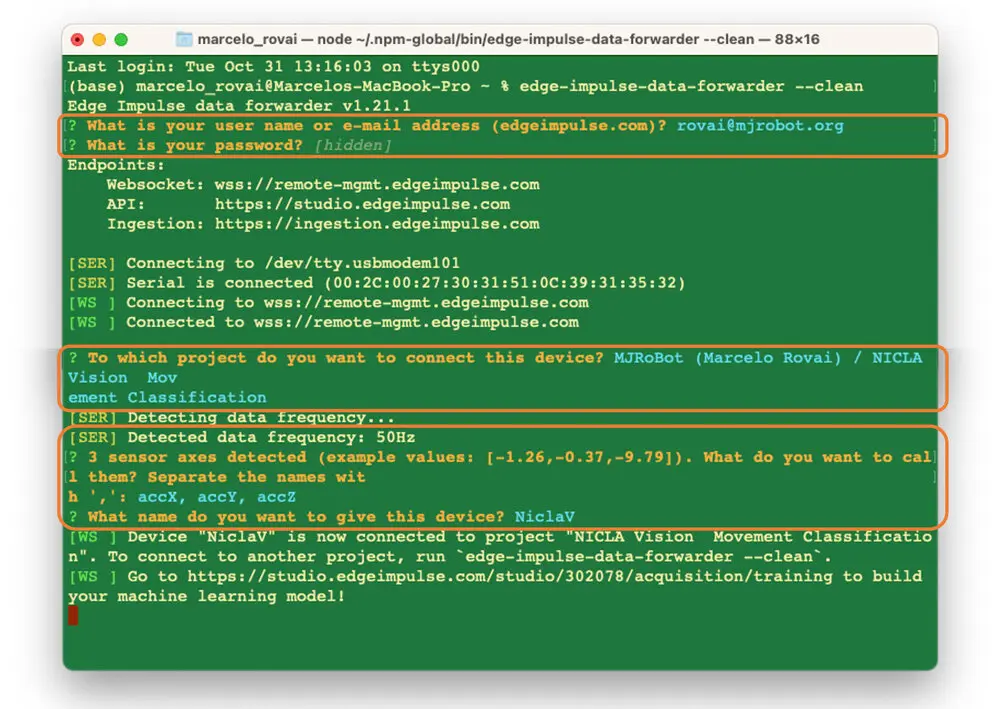

输入 EI 账号，选择项目、变量（如 accX、accY、accZ）、设备名（如 NiclaV）：

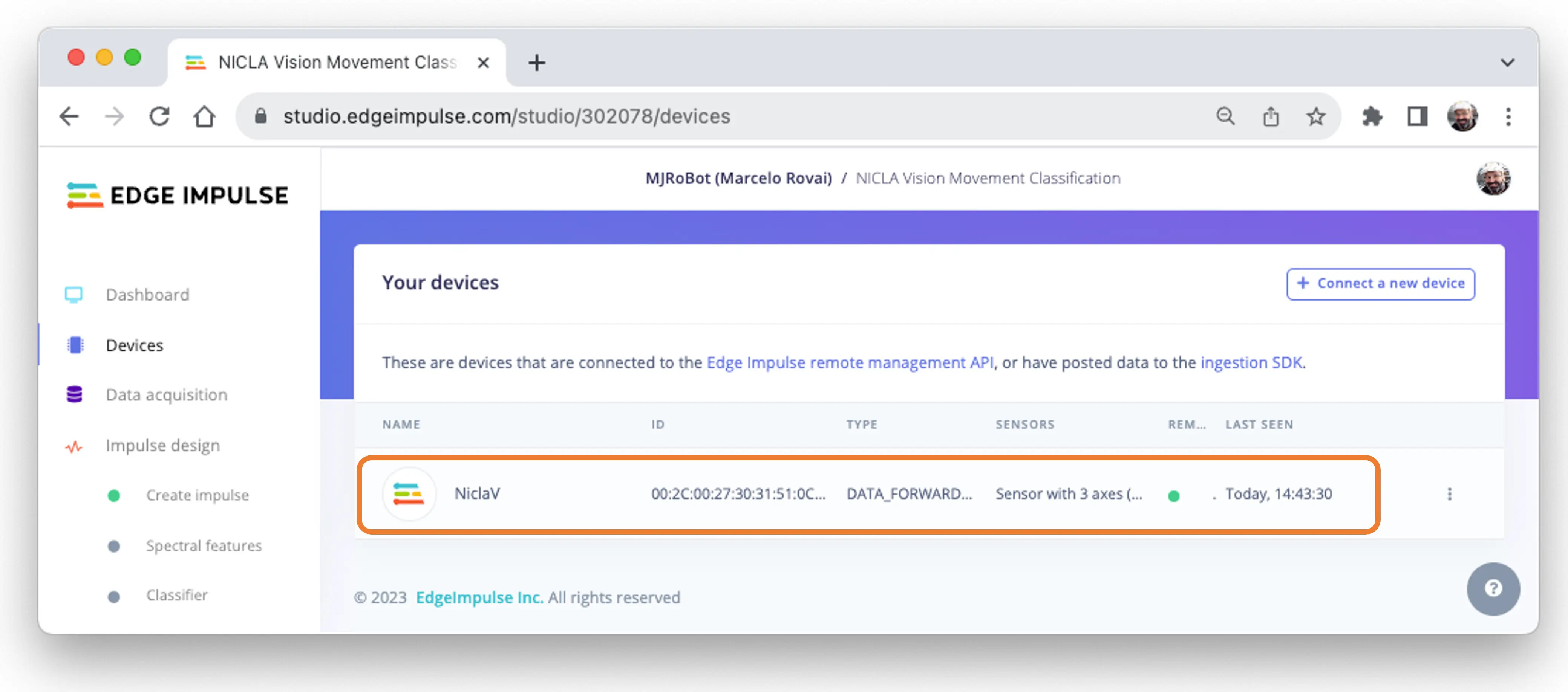

在 EI 项目 Devices 区域确认设备已连接（绿点）：
可克隆本项目： NICLA Vision Movement Classification 。
数据采集流程

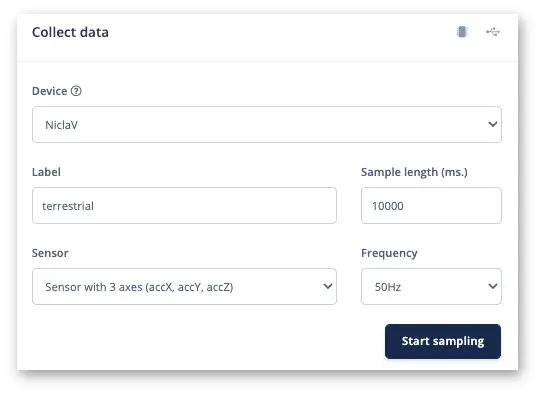

在 Data Acquisition 区域，确认 [NiclaV] 已连接，传感器为 [sensor with 3 axes (accX, accY, accZ)]，采样频率 [50 Hz]，建议采样时长 [10000] ms（10 秒）。设置标签（如 [terrestrial]），点击 [Start Sample]，水平移动设备采集数据：

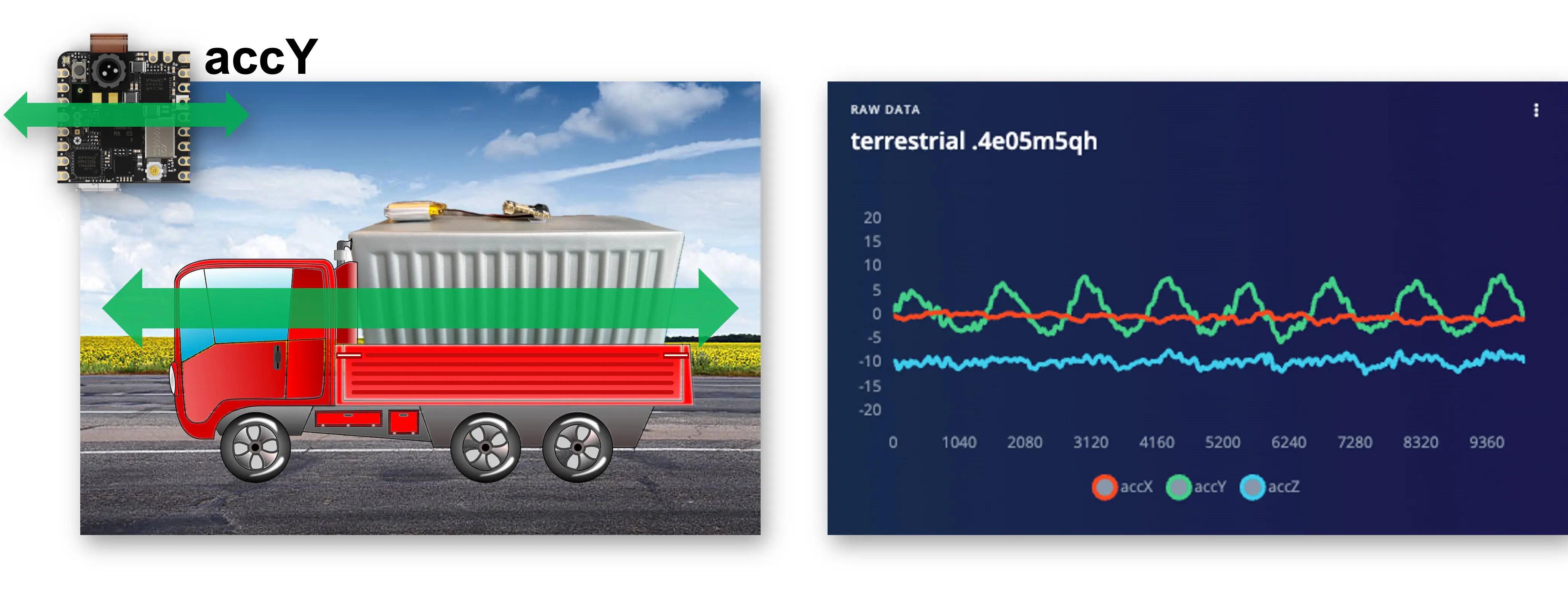

陆运（卡车/火车，水平方向运动）采集结果：
可见 $Y$ 轴（绿色）为主，$Z$ 轴（蓝色）约 -10 m/s$^2$（摄像头朝上）。
依次采集四类场景数据：

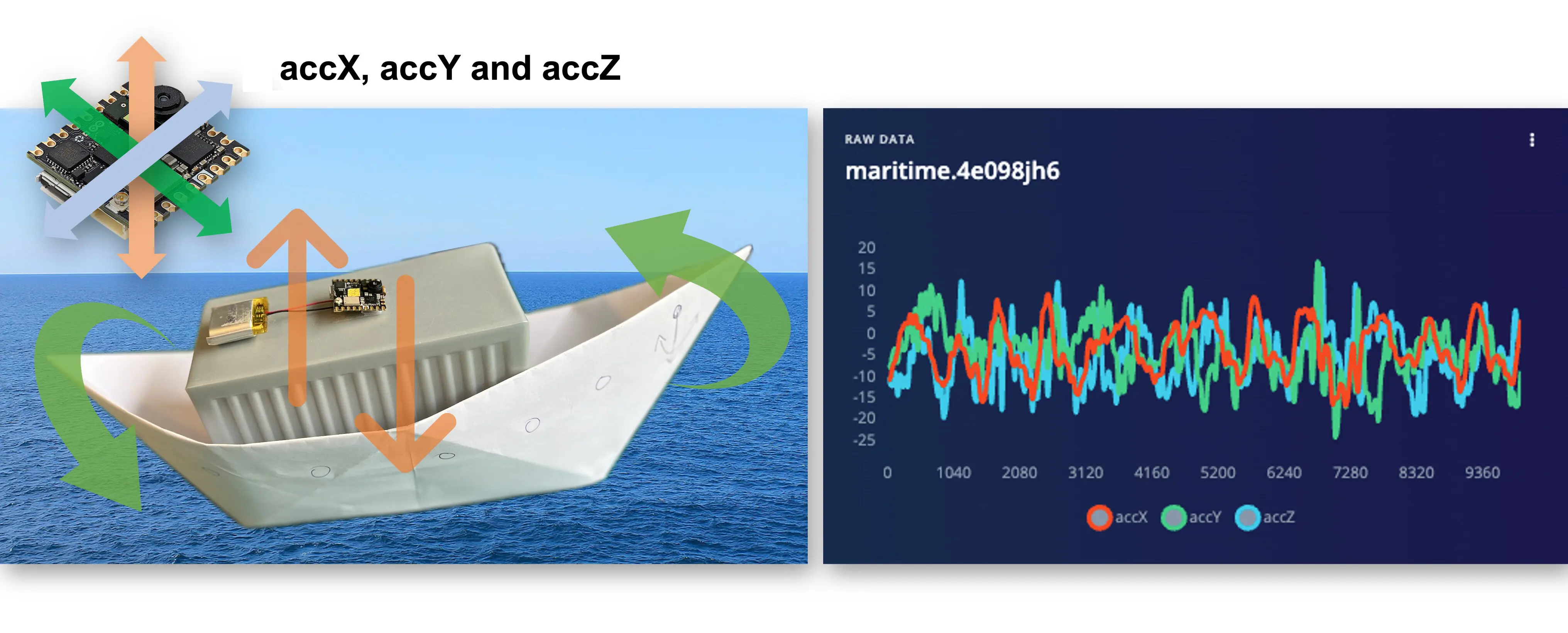

海运（船舶，三轴混合运动）：

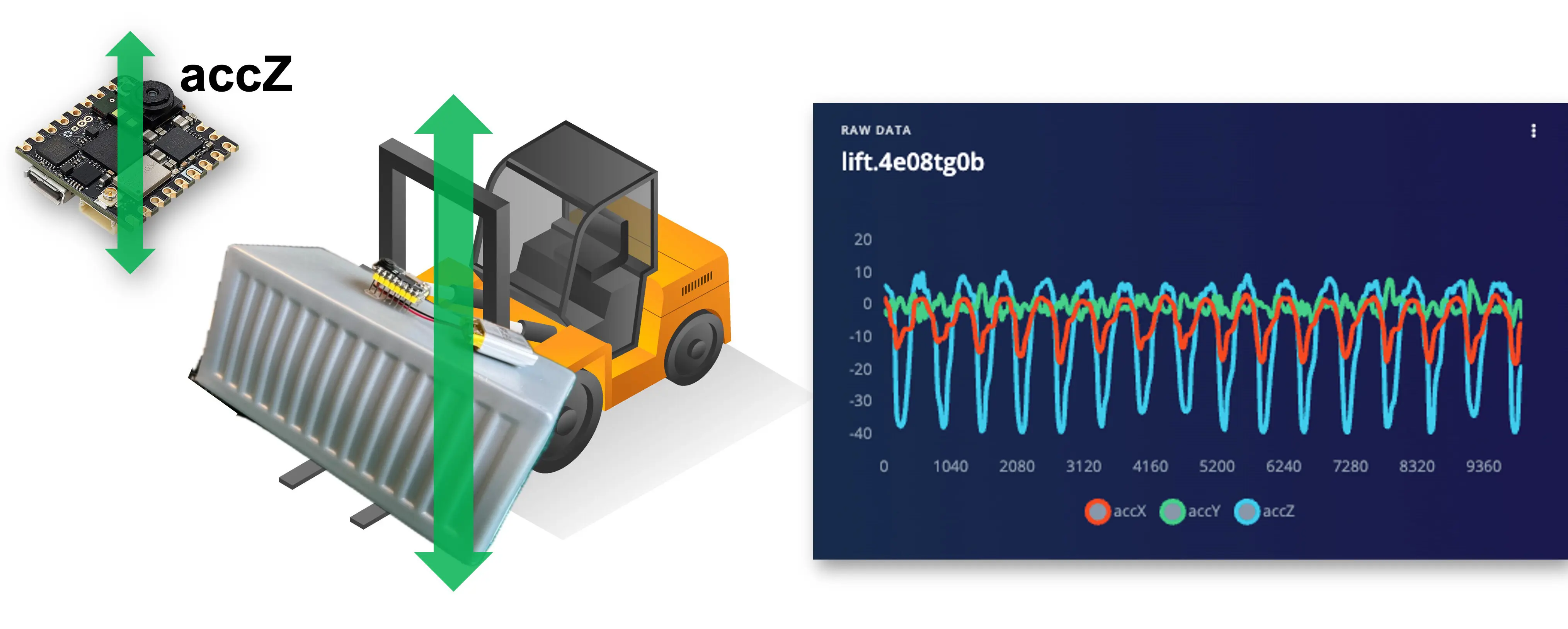

叉车（垂直搬运，$z$ 轴为主）：

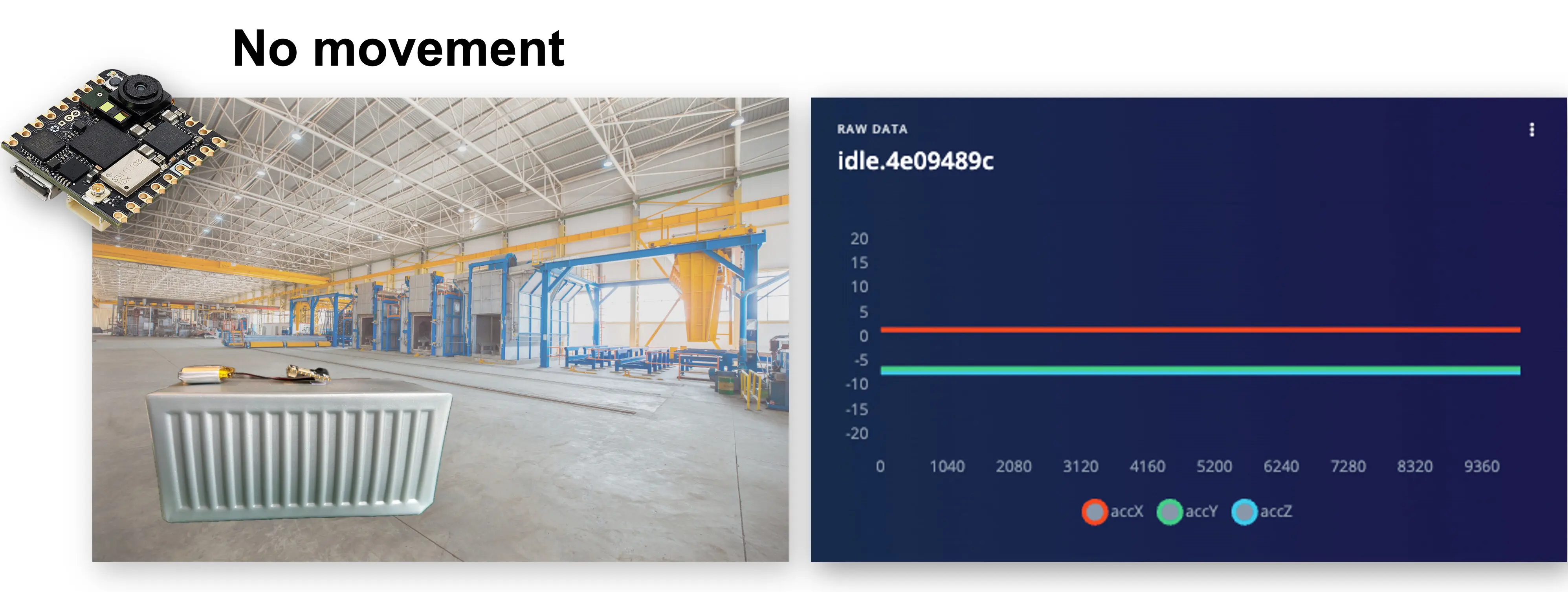

静止（仓库存放，无运动）：

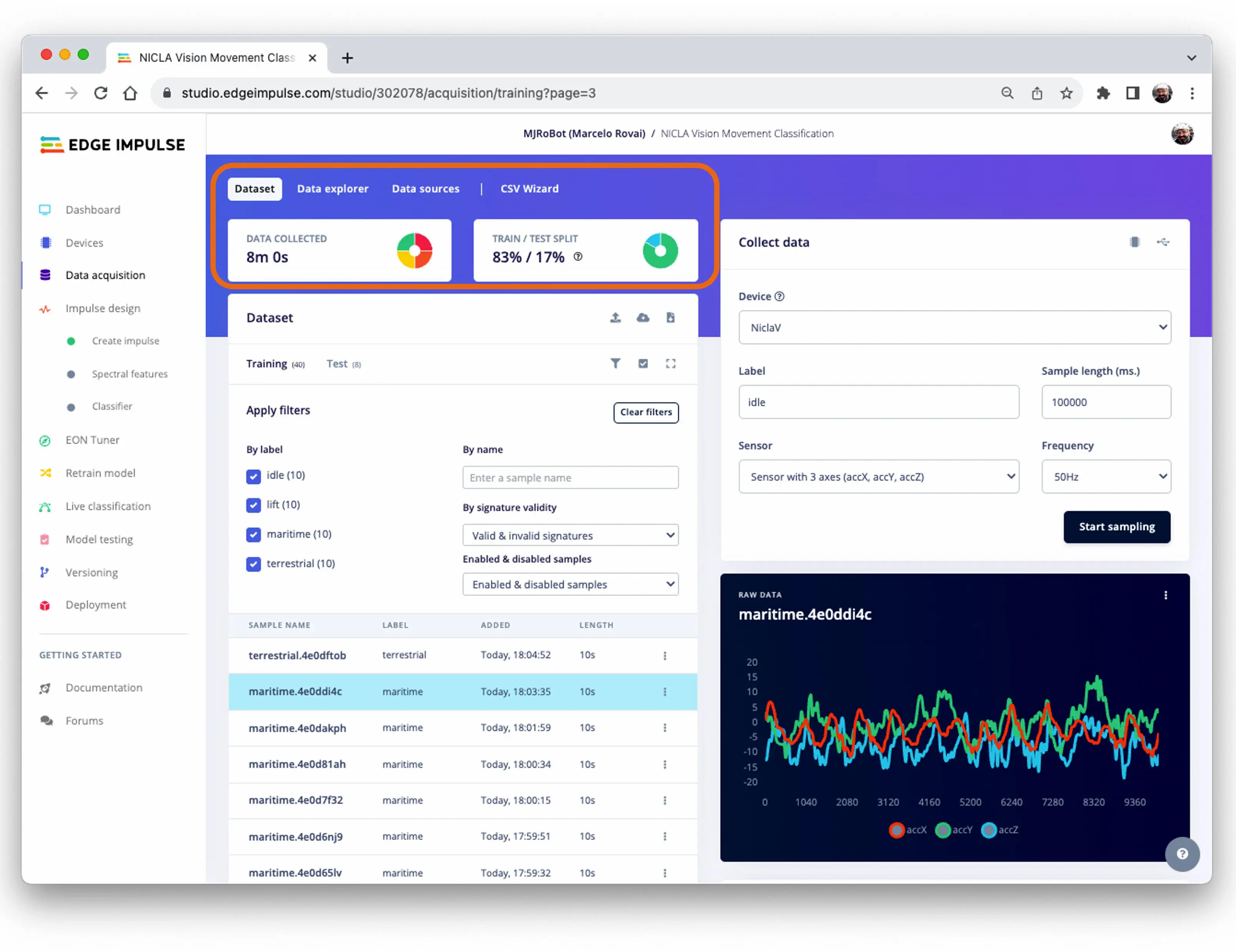

建议每类采集 2 分钟（12 组 10 秒样本），共 8 分钟。用 three dots 菜单将部分样本划为测试集，或用 Train/Test Split tool 自动划分。最终数据集如下：

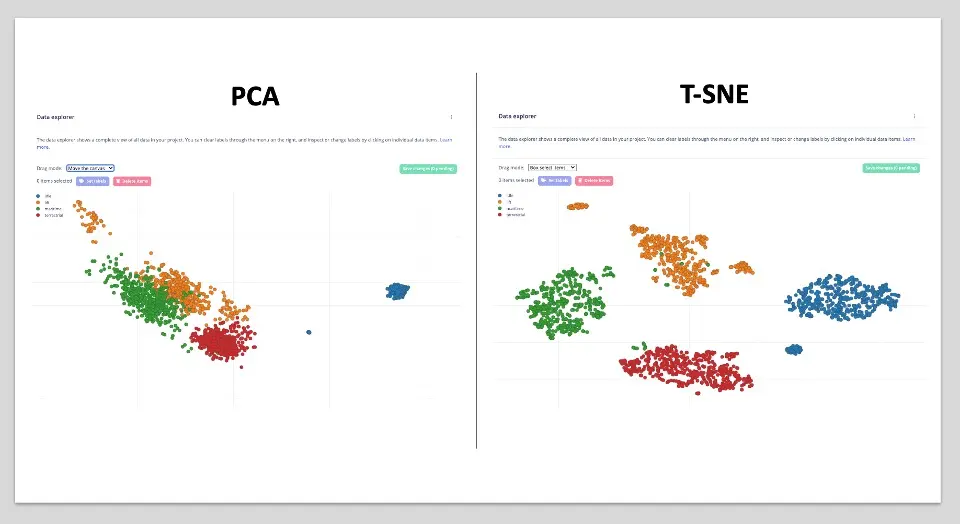

采集完成后，可用 Data Explorer 可视化数据，发现异常或标签错误。该工具用 PCA 或 t-SNE 降维，2D 展示数据分布。
本例数据分布良好，但 PCA 显示海运（绿）与叉车（橙）有重叠，因海运有时也为垂直运动。
Impulse 设计

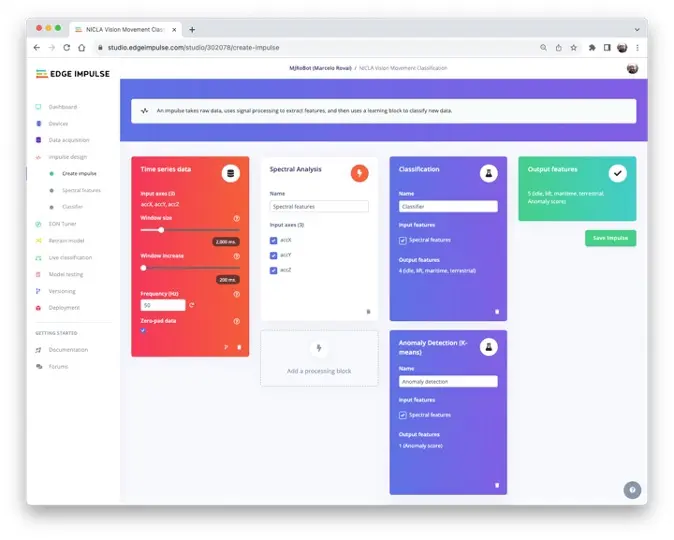

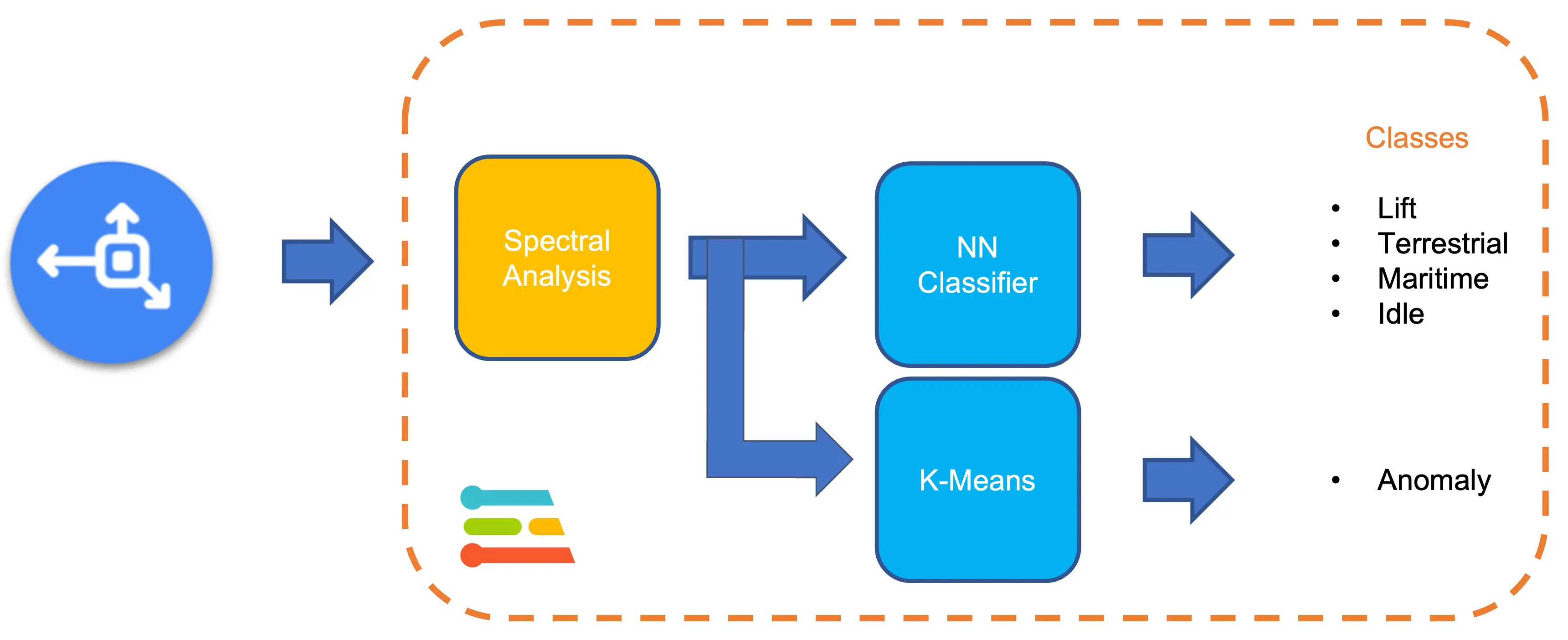

下一步定义 Impulse，将原始数据信号处理后提取特征，作为 learning block 输入进行分类。进入 Impulse Design，创建 Impulse，并添加第二个 Learning Block 用于 Anomaly Detection。

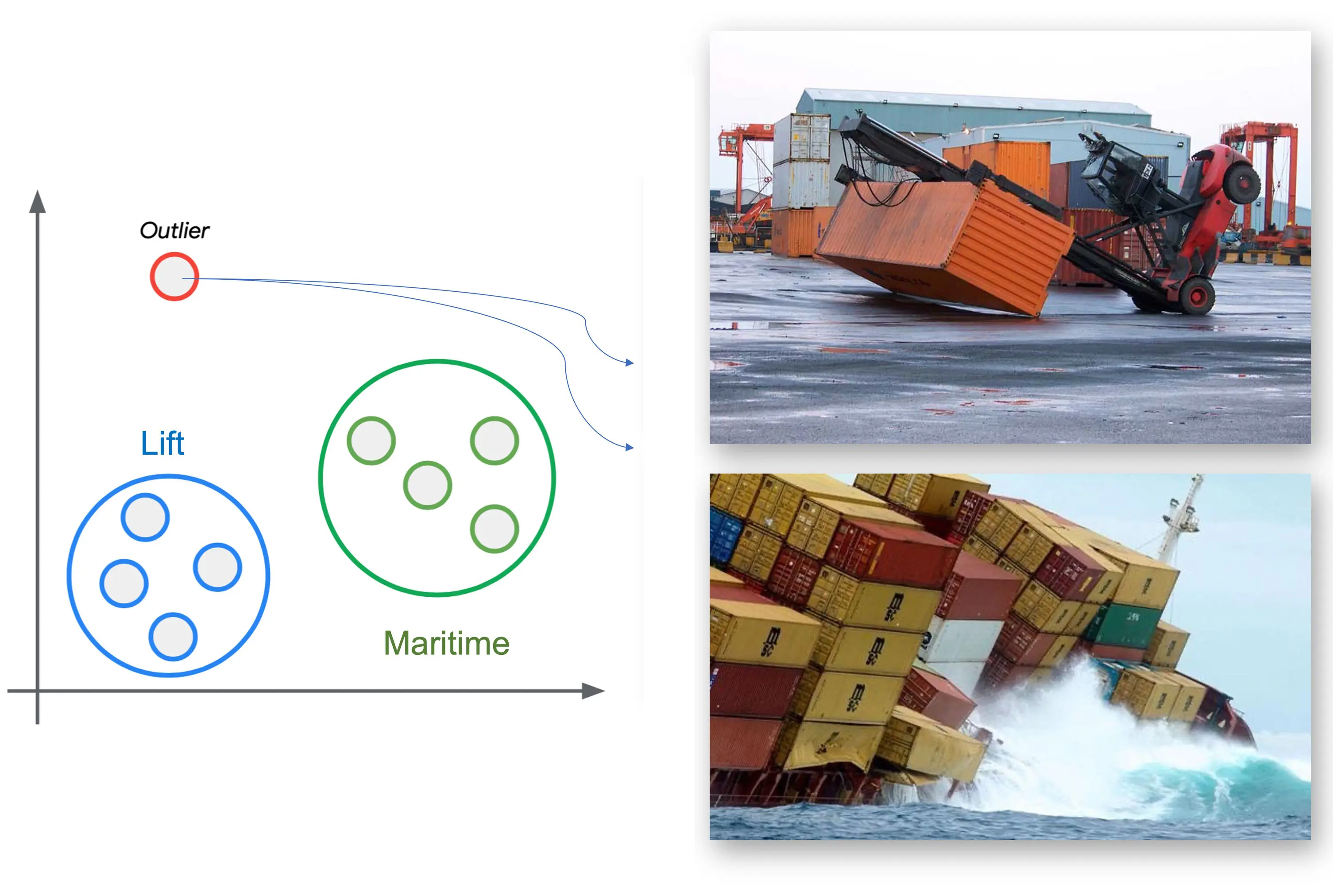

第二个模型采用 K-means 聚类。若某样本无法归入已知类别，则视为异常（如集装箱落海或叉车跌落）。
采样频率应自动识别，若无则手动输入 [50]Hz。窗口大小建议 2 秒（[2000] ms），滑动窗口 [20]ms。即每 2 秒为一窗口，每隔 200ms 滑动一次，生成更多样本，每个样本含 300 个原始特征（3 轴 × 2 秒 × 50Hz）。
数据预处理概述
数据预处理即从加速度计原始数据中提取特征。加速度计测量 $X$、$Y$、$Z$ 三轴加速度，可反映运动模式与振动。
原始数据常含噪声，需滤波、归一化等预处理。数据分割为窗口有助于聚焦具体事件，窗口大小与滑动步长需结合实际运动周期设定。

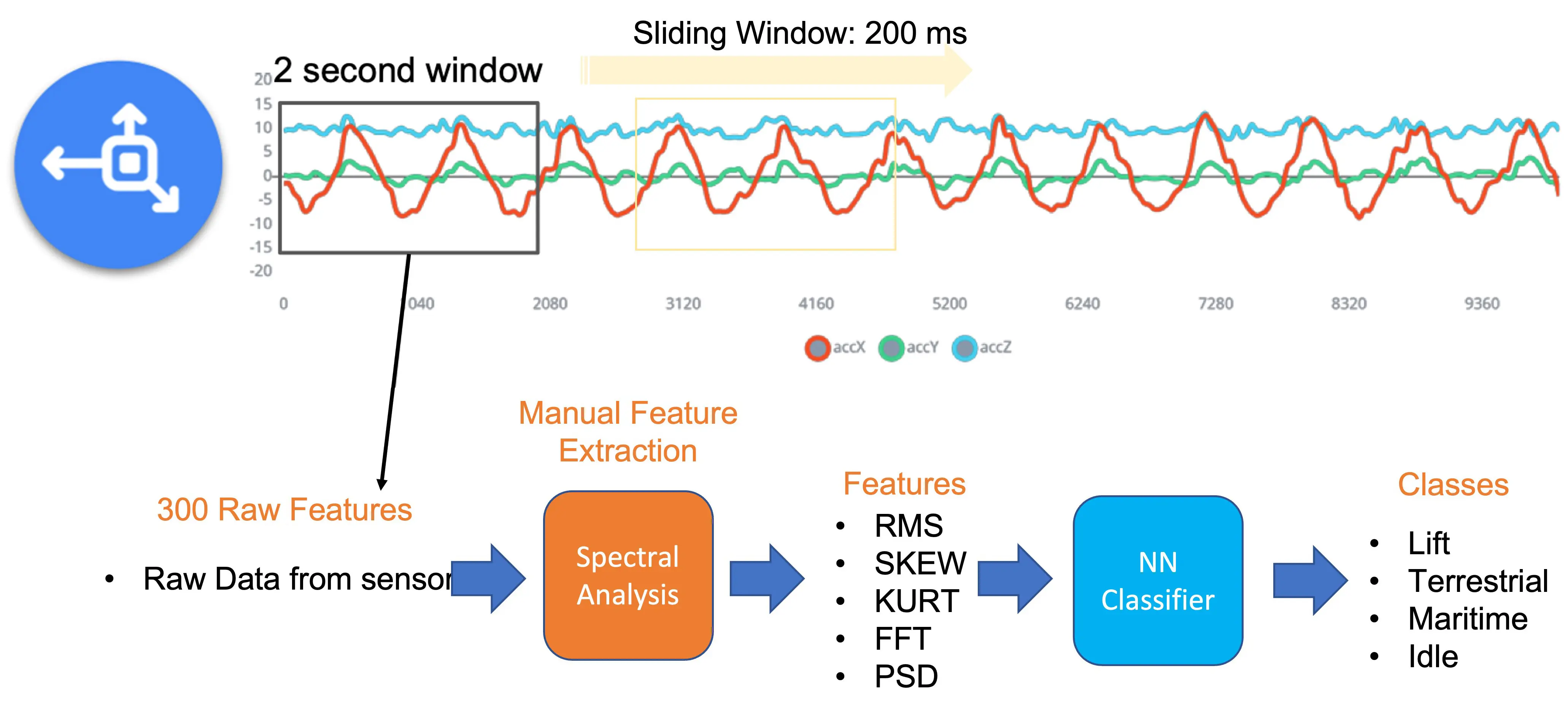

50Hz 采样、2 秒窗口，每轴 100 个点，共 300 个特征。每 200ms 滑动一次，生成大量样本。
常见特征包括：
- 时域特征：均值、中位数、标准差、偏度、峰度、过零率等
- 频域特征：FFT、功率谱、主频、谱熵等
- 时频特征：STFT、DWT 等
特征过多易过拟合，可用互信息、相关性、PCA 等方法降维。Studio 支持特征重要性分析。
EI Studio 谱特征
嵌入式机器学习预处理难度大，Edge Impulse 提供 Spectral Features Block 进行数字信号处理（DSP），适合加速度计等周期性运动分析。
本项目采用 FFT（如长度 [32]），每轴/通道提取：
- 时域特征：RMS、偏度、峰度（各 1 个）
- 频域特征：谱功率（16 个，FFT 长度/2）、偏度、峰度（各 1 个）
即每轴 21 个特征，共 63 个。
详细计算过程见 Edge Impulse - Spectral Features Block Analysis 或 TinyML under the hood: Spectral Analysis 。
特征生成

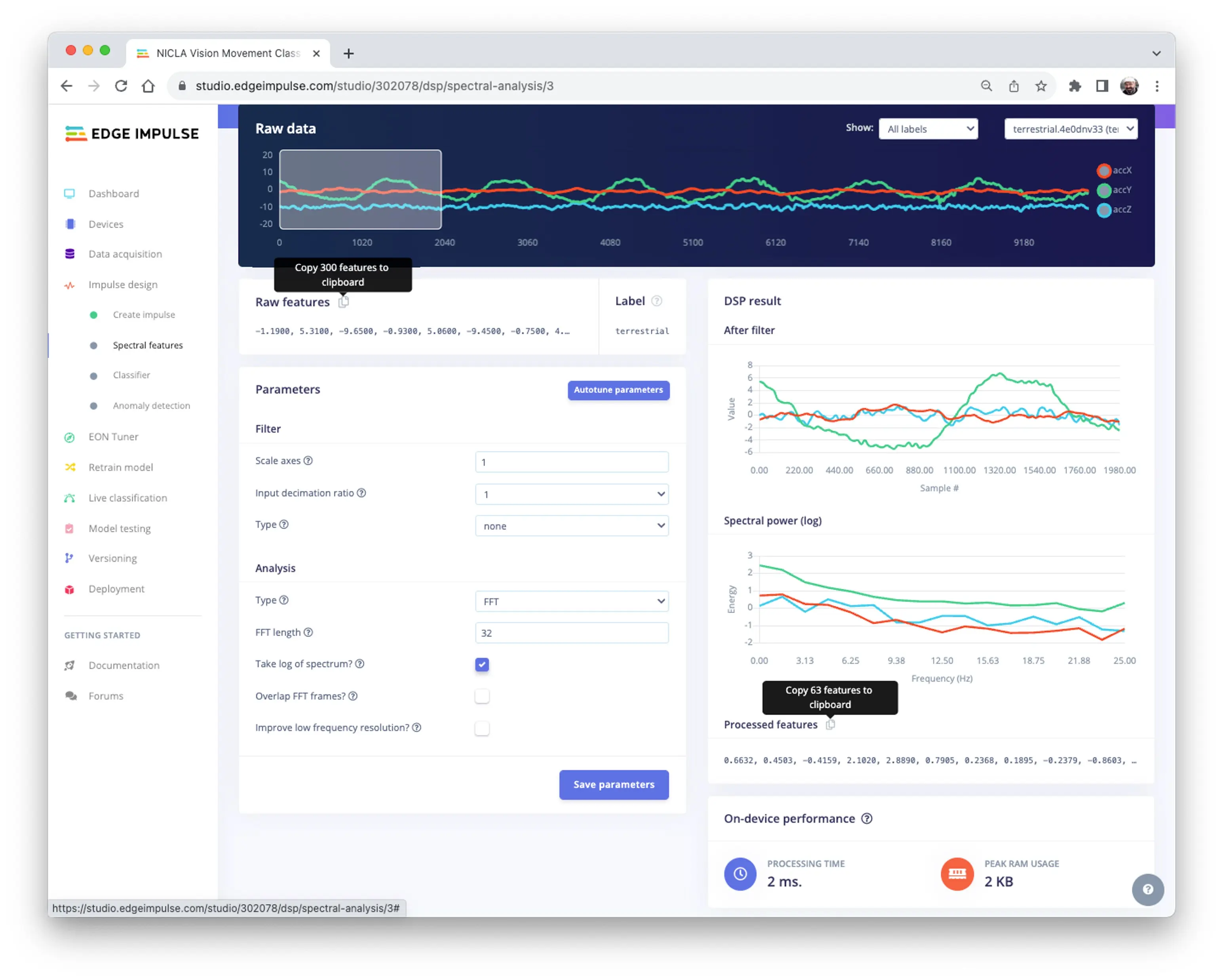

理解预处理后，进入 Spectral Features 参数设置，定义 [FFT] 长度为 [32]，点击 [Save Parameters]：
顶部菜单选择 Generate Features，每个 2 秒窗口生成 63 维特征。

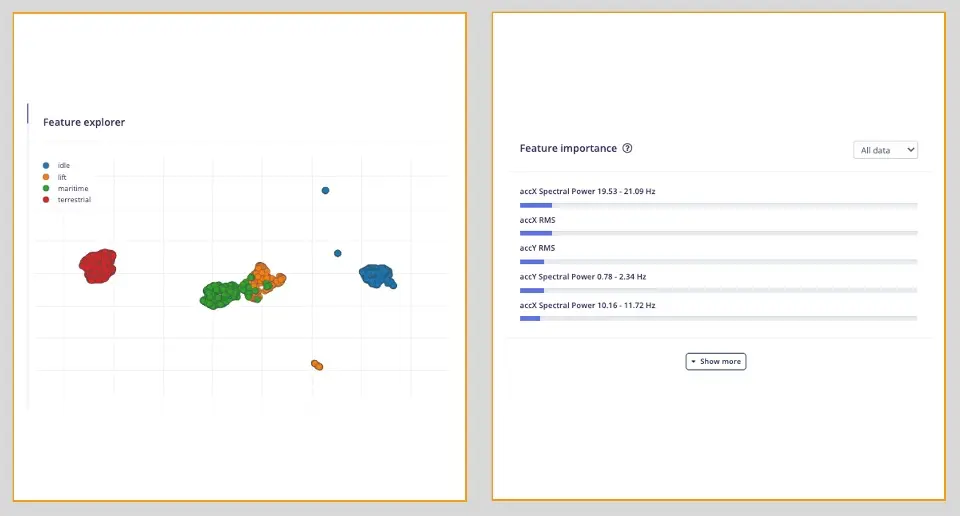

特征可视化用 UMAP 降维，2D 展示各类分布。
特征生成后各类分布良好，说明分类器效果可期。可进一步分析各特征对分类的贡献。
模型训练

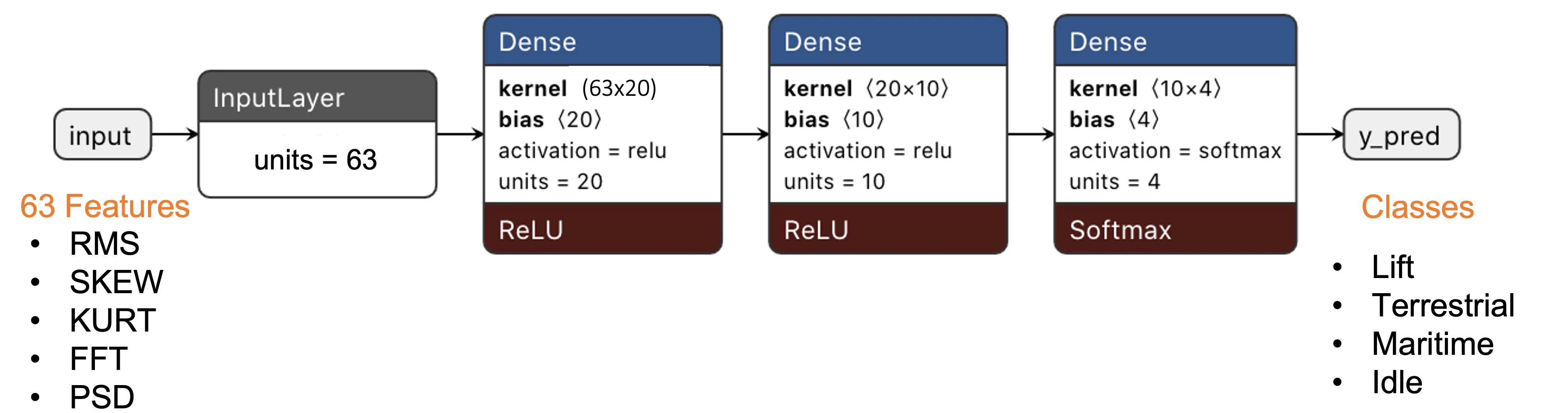

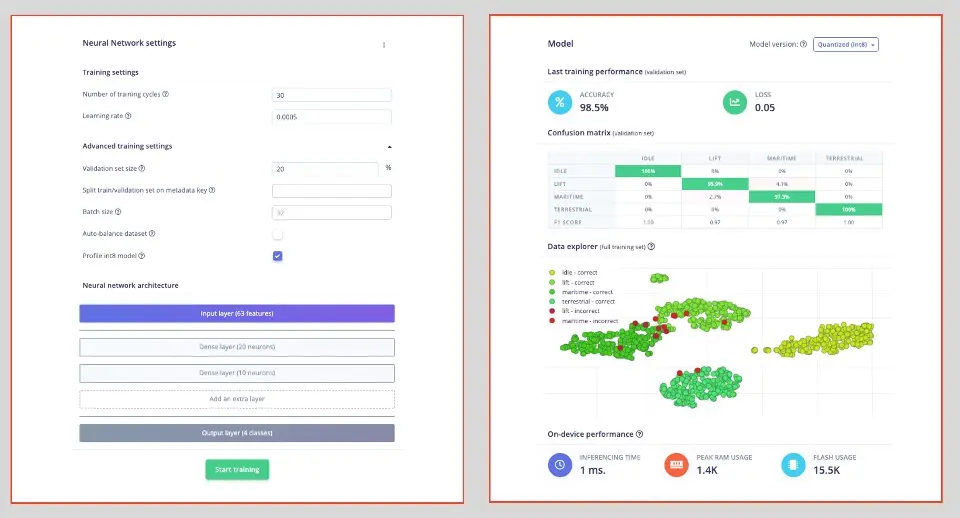

分类器为全连接神经网络（DNN），输入层 63 个神经元，2 个隐藏层（20、10 个神经元），输出层 4 个神经元（对应四类）：
超参数：学习率 [0.005]，批量 [32]，验证集 [20]%，训练 [30] 轮。训练后准确率 98.5%，内存与延迟极低。

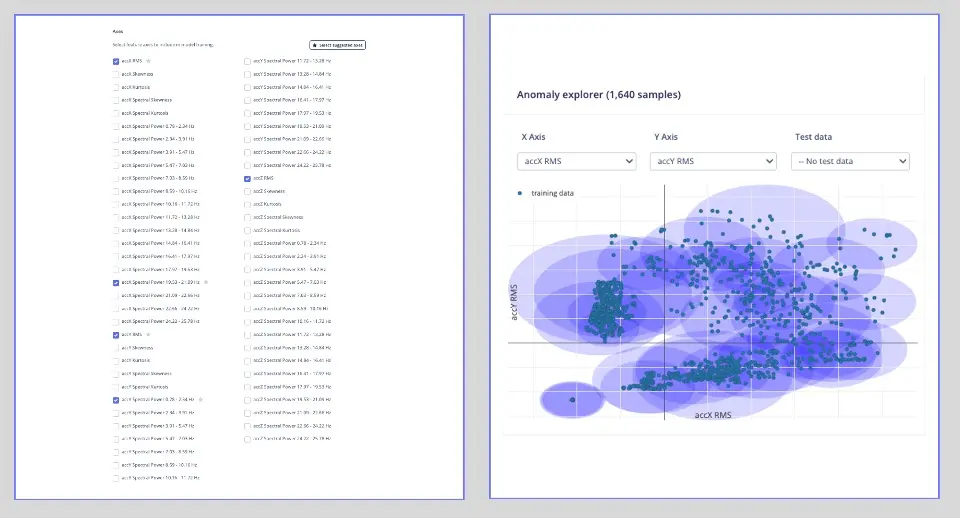

异常检测采用特征重要性排序前几项及 accZ RMS，聚类数 [32]，Studio 自动推荐：
测试

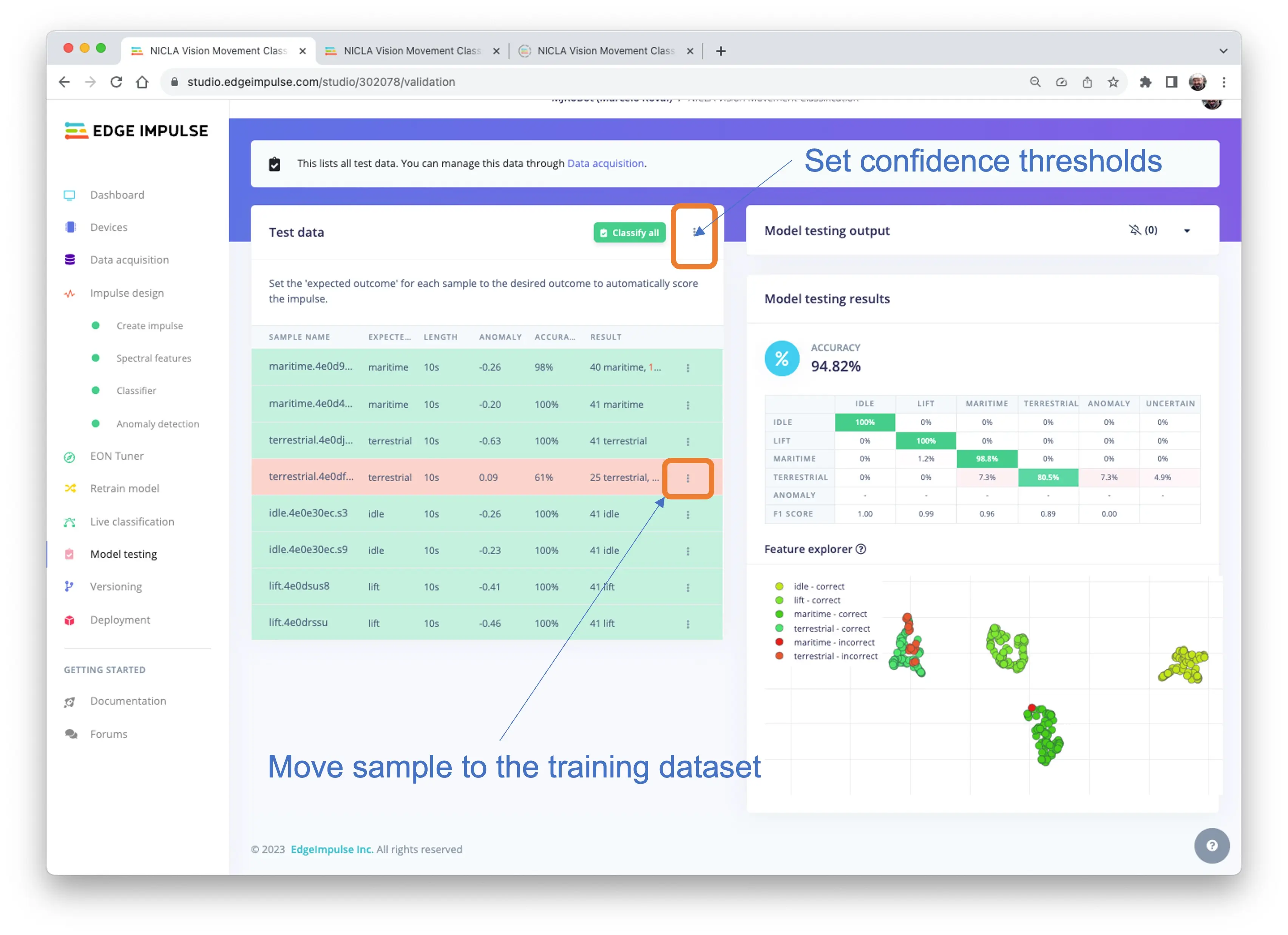

用采集阶段预留的 20% 数据测试模型，准确率近 95%。可分析错误样本，若为特殊情况可补充进训练集后重训。
分类默认置信度阈值为 [0.6]，异常检测为 [0.3]。四分类输出和为 1.0，可自定义有效类别阈值（如 0.4），在 Classify all 按钮旁三点菜单设置。
也可用设备实时采集数据进行 Live Classification（模型实际运行在 Studio 端）。
注意：此时模型未部署在设备本地，推理在 Studio 端完成。
部署

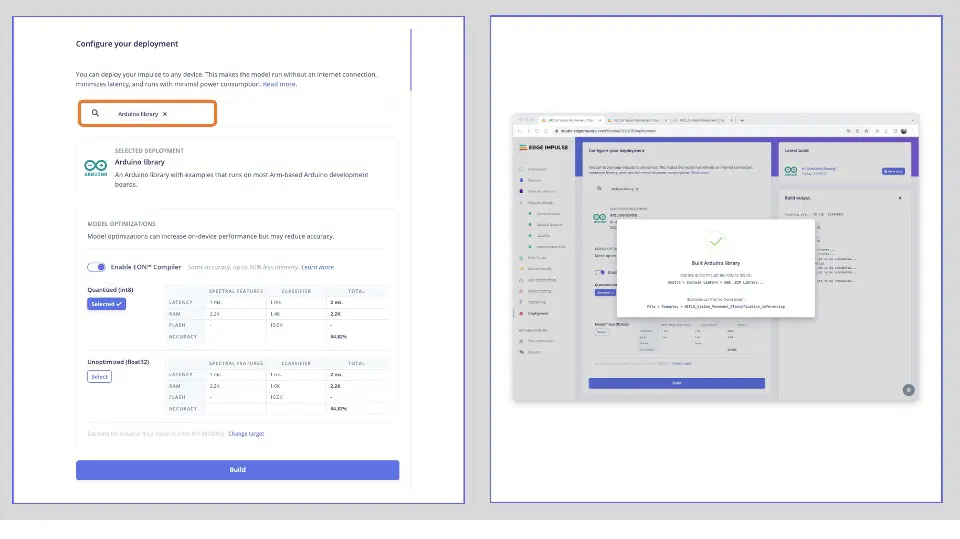

现在可将预处理与训练模型一并部署到 Nicla。Studio 会打包所需库、预处理函数和模型，下载为 Zip 文件。选择 Arduino Library，底部可选 Quantized (Int8) 或 Unoptimized (float32)，点击 [Build]。
在 Arduino IDE Sketch 菜单选择 Add.ZIP Library，导入下载的 Zip 文件，终端提示 Library installed。
推理

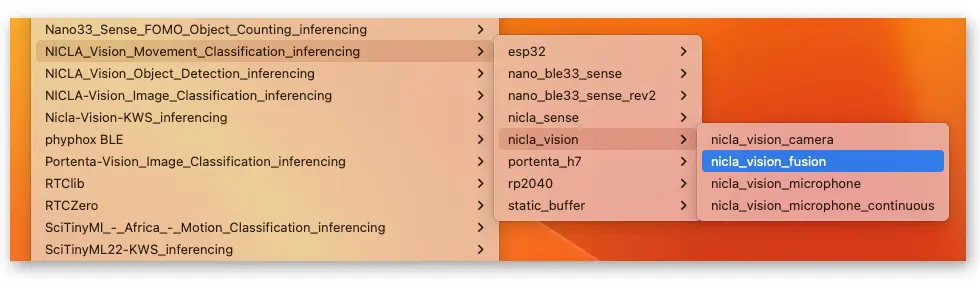

现在可完全脱离 Studio 进行推理测试。以 Nicla_vision_fusion 示例为例：
Edge Impulse 示例代码采用 sensor fusion，即 IMU（加速度计、陀螺仪）与 ToF 结合。开头包含相关库：
/* Includes ---------------------------------------------- */
#include <NICLA_Vision_Movement_Classification_inferencing.h>
#include <Arduino_LSM6DSOX.h> //IMU
#include "VL53L1X.h" // ToF
实际项目可仅保留所需库，示例代码可直接测试。
上传代码，按两次 [RESET] 进入 boot 模式（断开 Studio 连接），上传 sketch。
模拟不同运动（与采集阶段一致），在串口监视器观察推理结果：

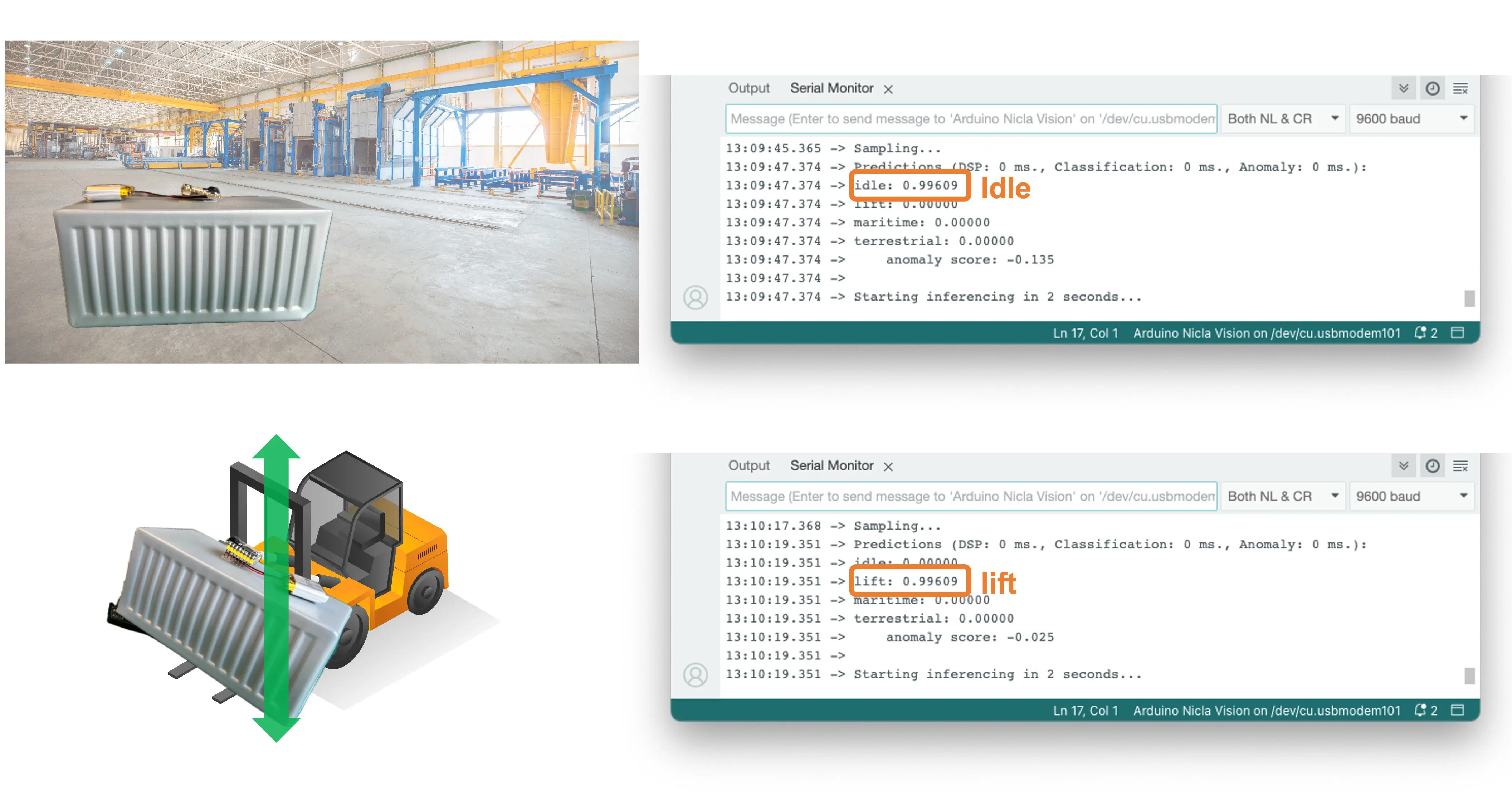

- 静止与叉车：

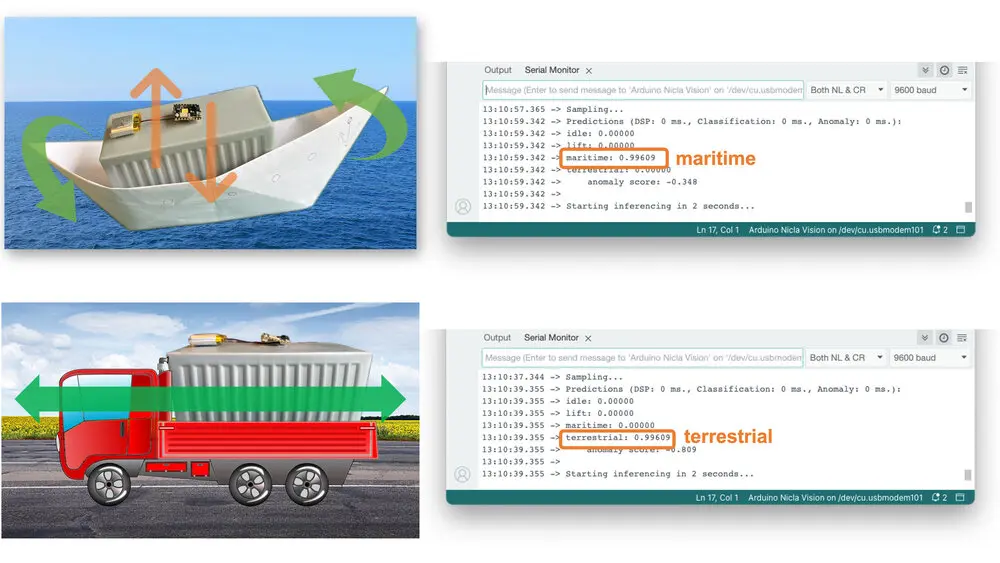

- 海运与陆运：

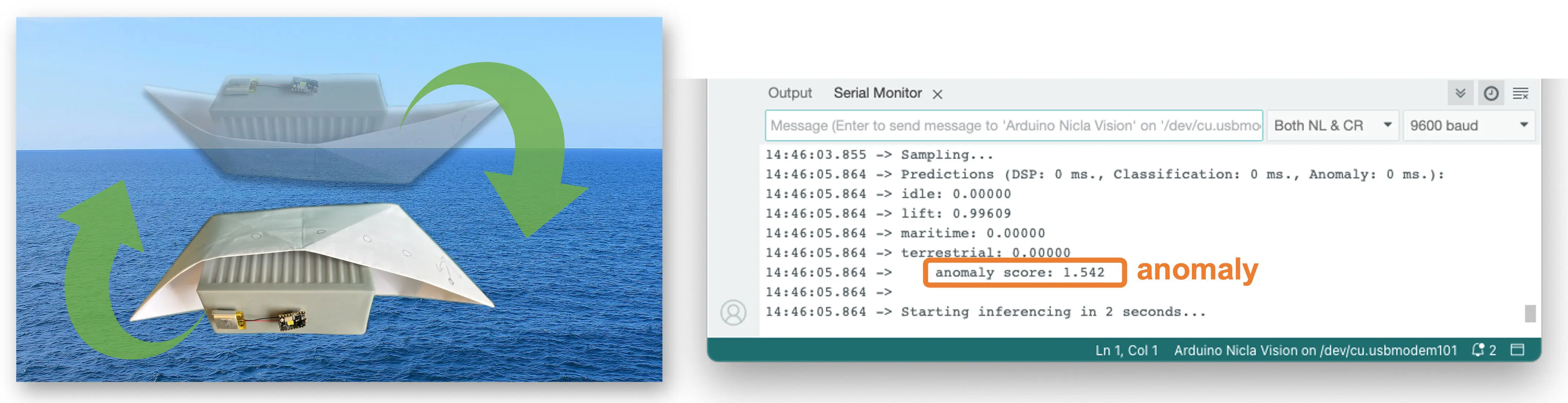

上述各类 anomaly score 均小于 0。尝试未见过的运动（如翻滚、倒置），模拟集装箱落海或事故：
- 异常检测：
此时 anomaly 大于 1.00，异常明显。
后处理
模型验证通过后，建议修改代码，实现 NiclaV 脱机（电池/充电宝/独立 5V 供电）时的 LED 指示：
- 检测到 terrestrial，点亮绿灯
- 检测到 maritime，点亮红灯
- 检测到 lift，点亮蓝灯
- 检测到 idle，全灭
- 检测到异常，可点亮白灯（全亮）
总结
本教程相关 notebook 与代码见 GitHub 。
运动分类与目标检测可广泛应用于各行业，以下为部分典型场景：
应用案例
工业与制造
- 预测性维护：检测机械运动异常，提前预警故障
- 质量控制：监控流水线/机械臂运动精度，检测偏差
- 仓储物流：自动化管理货物运动，异常搬运检测
医疗健康
- 患者监护：检测老人/行动不便者跌倒或异常动作
- 康复训练：监控康复患者运动模式，评估恢复进度
- 活动识别：健身/健康应用中的运动类型分类
消费电子
- 手势控制：通过特定动作控制设备，如挥手开灯
- 游戏：增强体感游戏体验
交通与物流
- 车辆远程监控：检测急刹、急转、事故等异常行为
- 货物监控：运输途中异常运动检测，防止破坏/篡改
智慧城市与基础设施
- 结构健康监测：检测建筑/桥梁振动，预警故障
- 交通管理：分析人流/车流，优化城市出行
安防与监控
- 入侵检测：识别异常运动模式，防范安全事件
- 野生动物监测：检测偷猎或动物异常活动
农业
- 设备监控：跟踪农机运行状态
- 动物行为分析：监测牲畜健康与压力
环境监测
- 地震活动：检测地震前异常运动
- 海洋观测：研究波浪/海洋运动

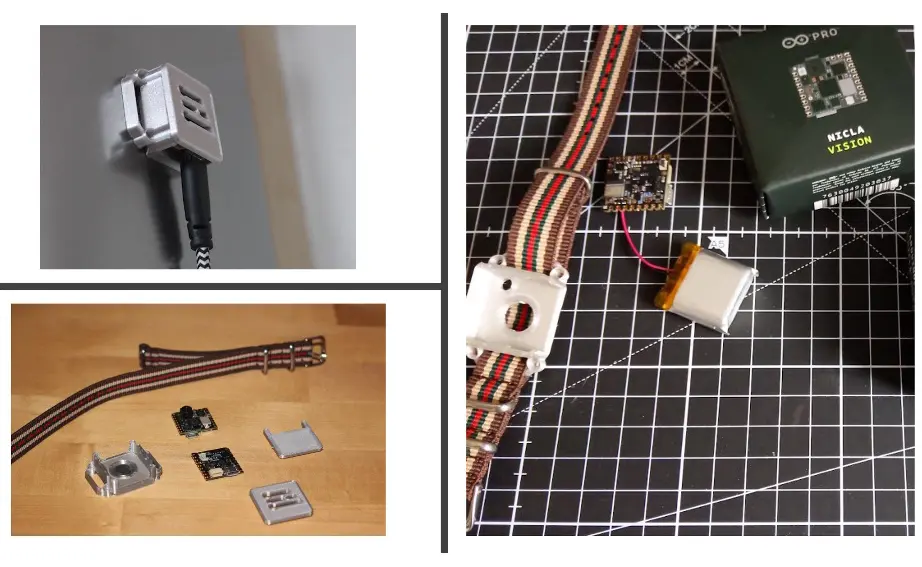

Nicla 3D 外壳案例
实际应用中可为设备加装外壳。Eoin Jordan（Edge Impulse）开发了适用于 Nicla 系列的可穿戴/机器健康外壳，支持磁吸、螺丝、绑带固定，适合人/机健康场景。详见： Arduino Nicla Voice and Vision Wearable Case 。
运动分类与异常检测应用广泛，Arduino Nicla Vision 以低功耗、边缘计算、小巧高效等优势，非常适合便携、远程、实时处理等场景。
