概述

XIAOML Kit 旨在为 TinyML 应用提供实践平台。该套件包含功能强大的 XIAO ESP32S3 Sense 开发板及扩展板，集成了机器学习项目所需的核心传感器。

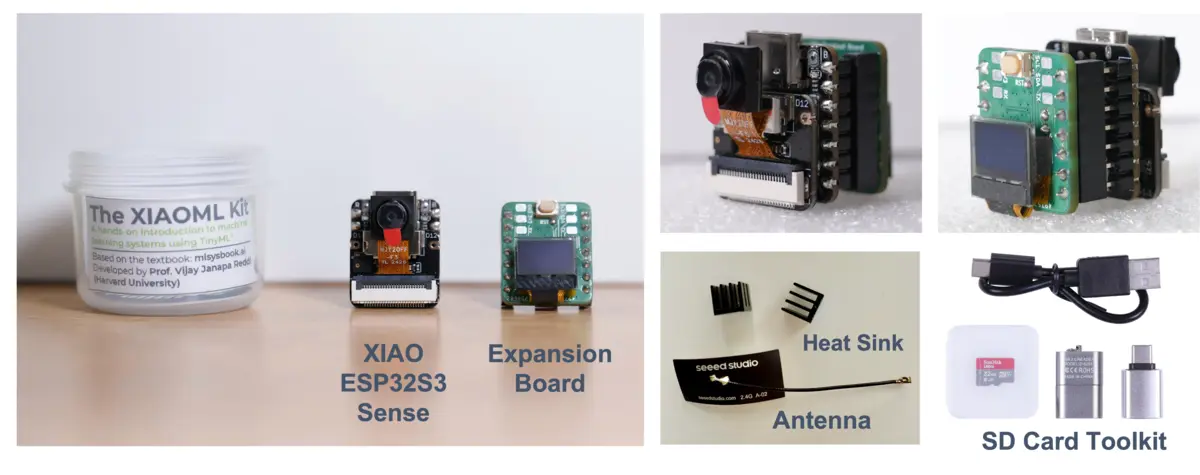

XIAOML Kit 全套组件：

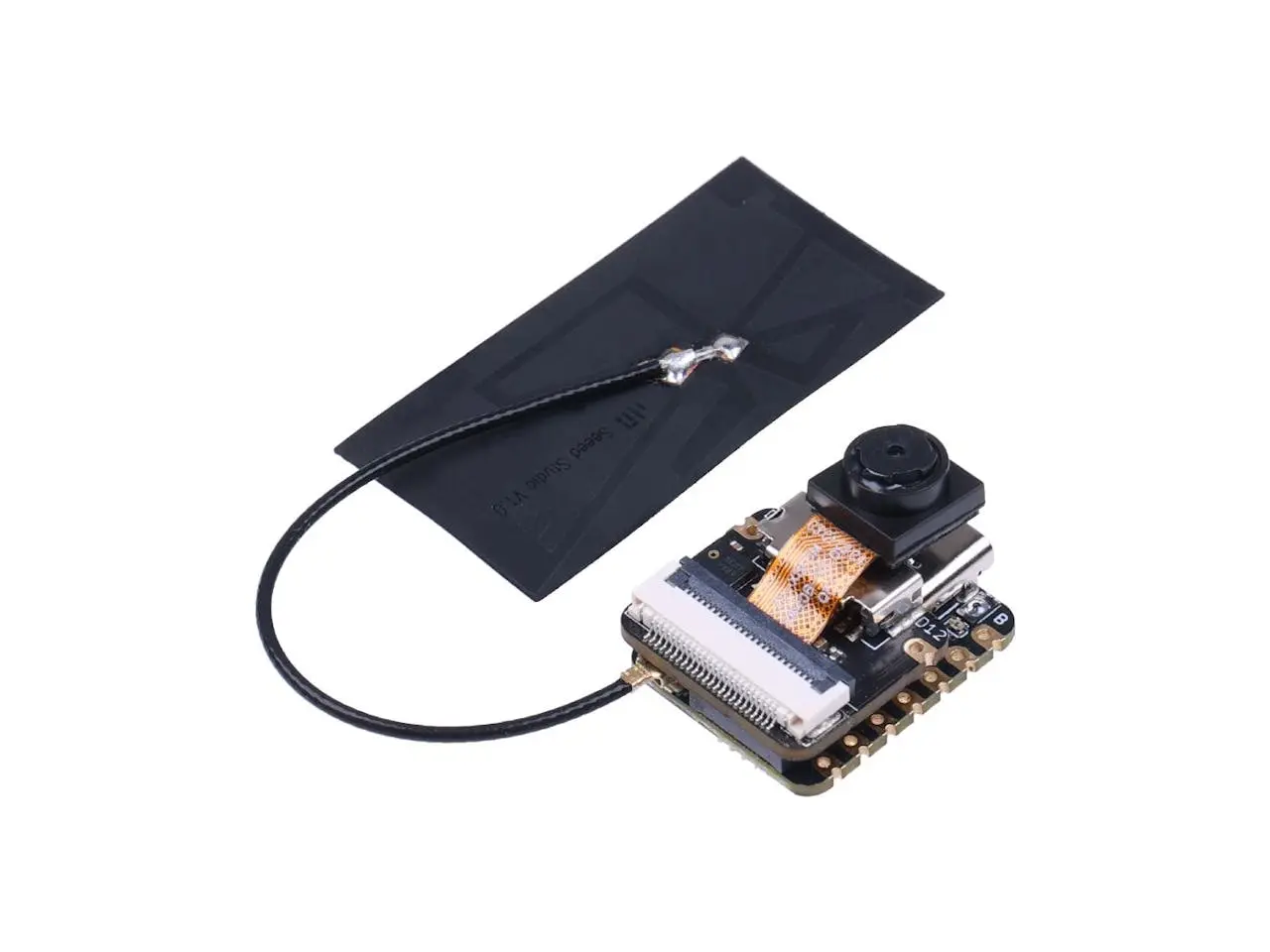

XIAO ESP32S3 Sense：主开发板，集成摄像头、数字麦克风和 SD 卡支持
扩展板：内置 6 轴 IMU（LSM6DS3TR-C）和 0.42 英寸 OLED 显示屏，用于运动感知与数据可视化
SD 卡工具包：含 SD 卡和 USB 适配器，便于数据存储与模型部署
USB-C 数据线：用于连接开发板与电脑
天线与散热片

⚠️ 注意
如需使用 XIAO ML Kit 扩展板，请勿安装散热片（或小心拆除）。详见附录说明。

XIAO ESP32S3 Sense 主板特性

XIAO ESP32S3 Sense 是 XIAOML Kit 的核心，集成了嵌入式 ML 计算能力、摄像与音频功能，非常适合智能语音与视觉 AI 的 TinyML 应用。

主要特性

高性能 MCU：ESP32S3 32 位双核 Xtensa 处理器，最高 240 MHz，支持 Arduino / MicroPython
丰富功能：可拆卸 OV2640 摄像头（1600×1200），兼容 OV5640，集成数字麦克风
电源设计：锂电池充电管理，四种功耗模式，深度睡眠最低 14 μA
大容量内存：8 MB PSRAM + 8 MB FLASH，支持最大 32 GB FAT SD 卡
无线性能优异：2.4 GHz Wi-Fi + BLE，U.FL 天线支持 100 米以上通信
小巧设计：21 × 17.5 mm，经典 XIAO 尺寸，适合空间受限项目

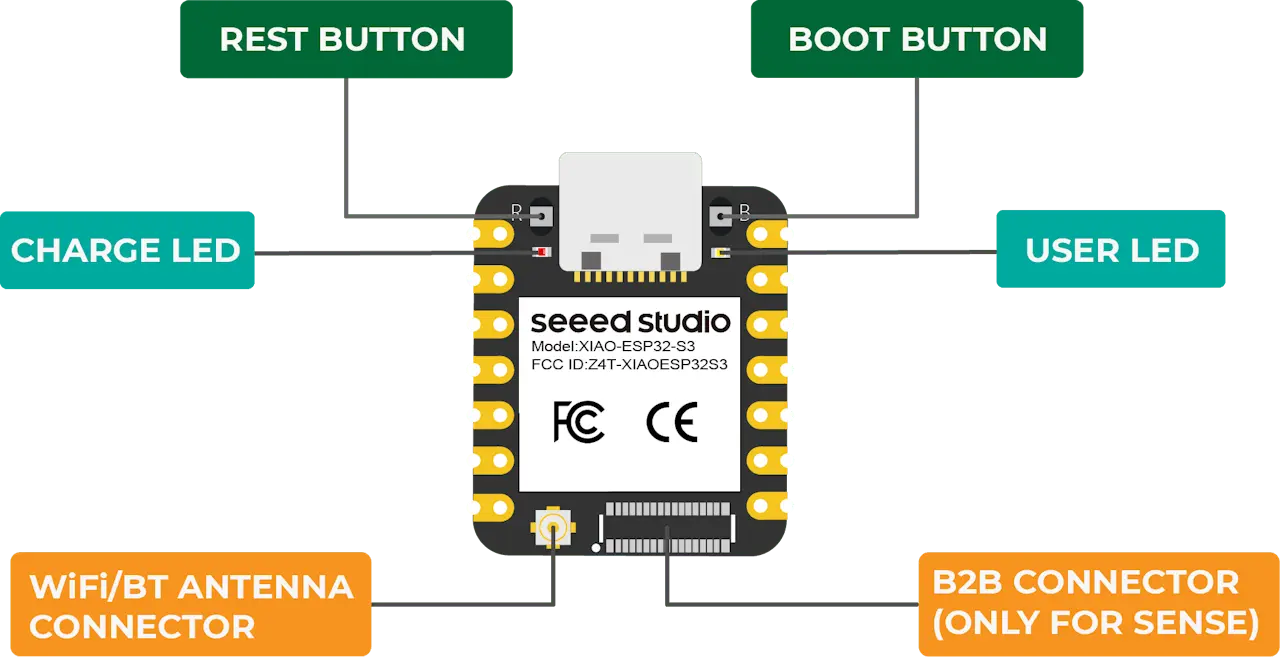

下图为主板引脚分布：

更多详情请参考 Seeed Studio Wiki

扩展板特性

扩展板为 XIAOML Kit 增强了运动感知与机器学习能力：

主要组件：

6 轴 IMU（LSM6DS3TR-C）：
- 3 轴加速度计 + 3 轴陀螺仪，支持运动检测与分类
  - 加速度范围：±2/±4/±8/±16 g
  - 陀螺仪范围：±125/±250/±500/±1000/±2000 dps
  - I2C 地址：0x6A
0.42 英寸 OLED 显示屏
- 单色（72×40 分辨率），实时数据显示
  - 控制器：SSD1306
  - I2C 地址：0x3C
复位按钮（EN）
电池接口（BAT+，BAT-）

套件组装

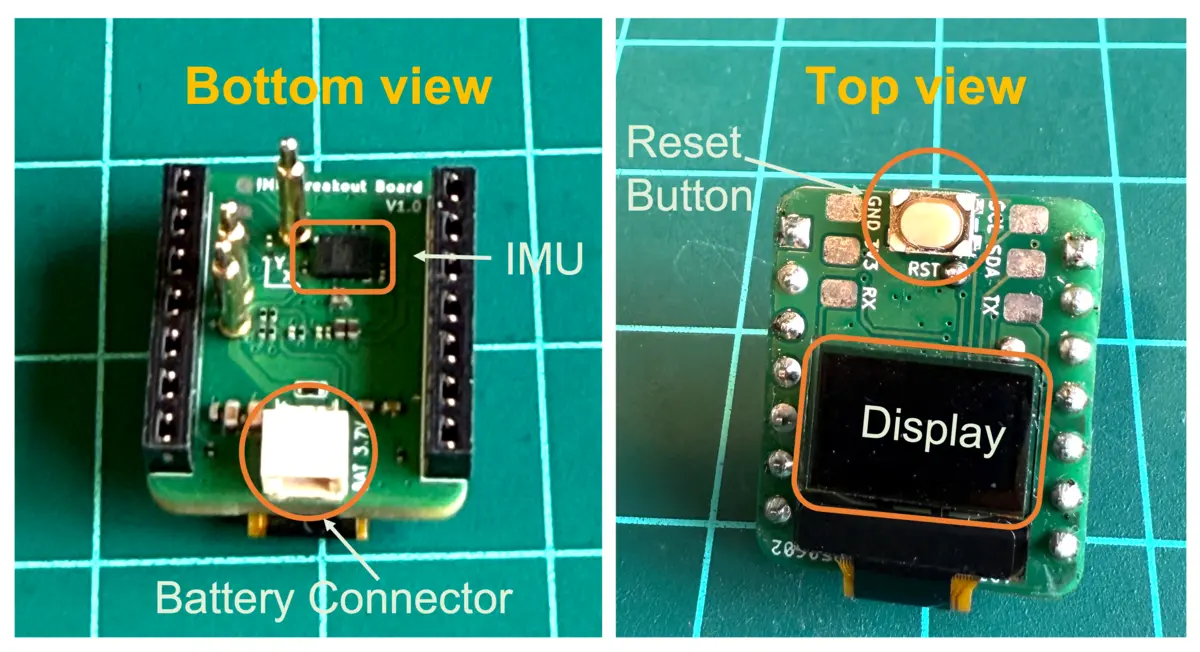

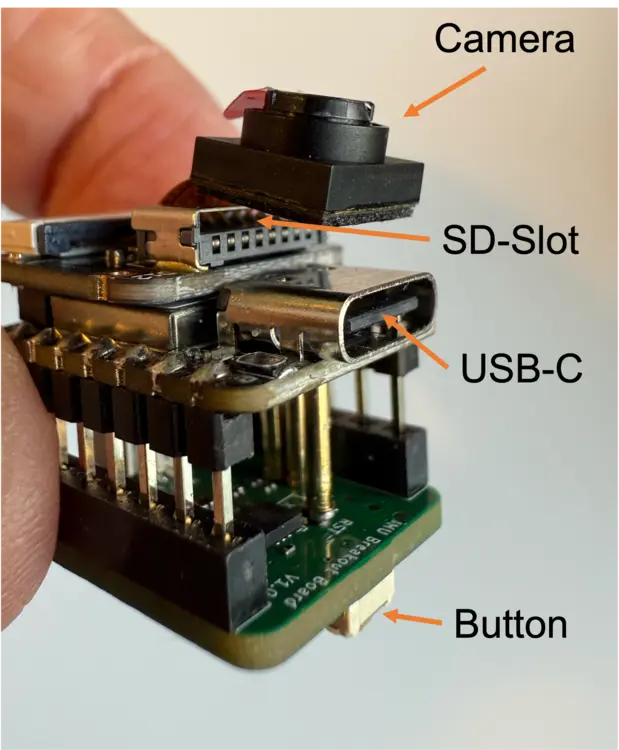

扩展板与 XIAO ESP32S3 Sense 无缝连接，构建了集视觉、音频、运动感知于一体的多模态机器学习平台。

请注意模块安装方向：

说明：

ESP32S3 Sense 底部的 EN 引脚可通过扩展板上的 RST 按钮访问。
BAT+ 和 BAT- 也通过扩展板上的白色 BAT3.7V 接口提供。

XIAOML Kit 应用场景：

视觉：集成摄像头实现图像分类与目标检测
音频：内置麦克风支持关键词检测与语音识别
运动：IMU 传感器实现活动识别与异常检测
多模态：多传感器融合，支持复杂 ML 应用

在 Arduino IDE 上安装 XIAO ESP32S3 Sense

通过 USB-C 线将 XIAOML Kit 连接至电脑。

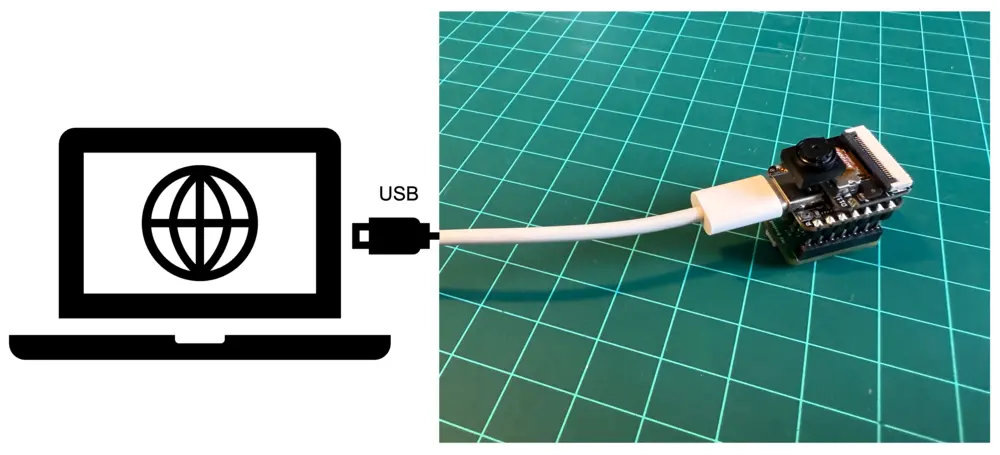

图 8: USB 连接示意
根据操作系统下载并安装 Arduino IDE 稳定版。
[下载 Arduino IDE]
打开 Arduino IDE，点击板卡管理器（UNO 图标）。

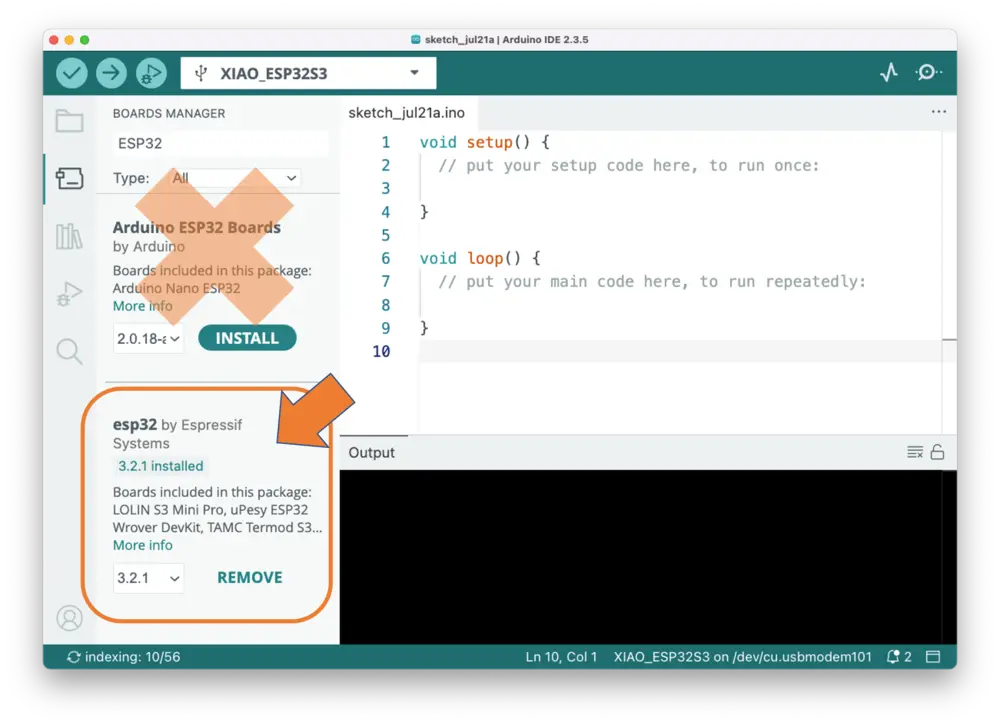

搜索 “ESP32"，选择 “esp32 by Espressif Systems"，点击 安装 或 更新。

不要选择 “Arduino ESP32 Boards by Arduino"，该包仅适用于 Arduino Nano ESP32。

> ⚠️ **注意**
>
> 3.x 版本在与 Edge Impulse 部署代码配合时可能有兼容性问题，建议使用 2.0.x 稳定版（如 2.0.17）。

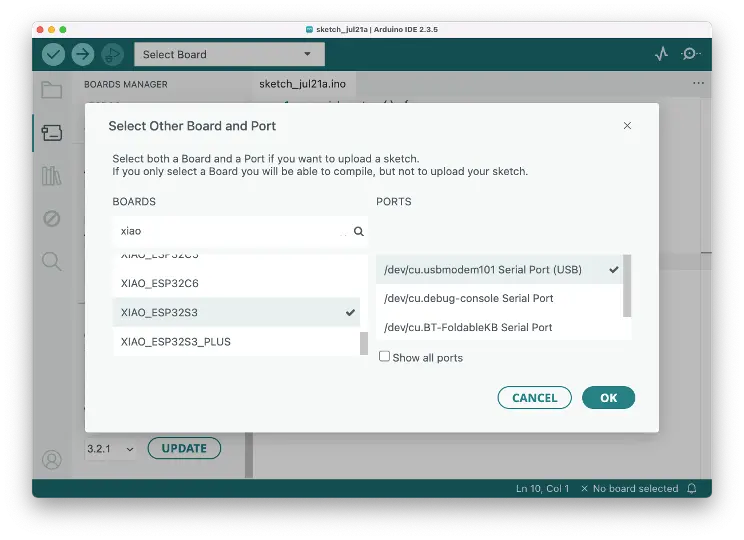

点击 选择开发板，输入 xiao 或 esp32s3，在板卡管理器中选择 XIAO_ESP32S3，并选择对应的端口。
图 10: 选择开发板与端口

至此，设备已准备就绪。接下来进行测试。

BLINK 测试

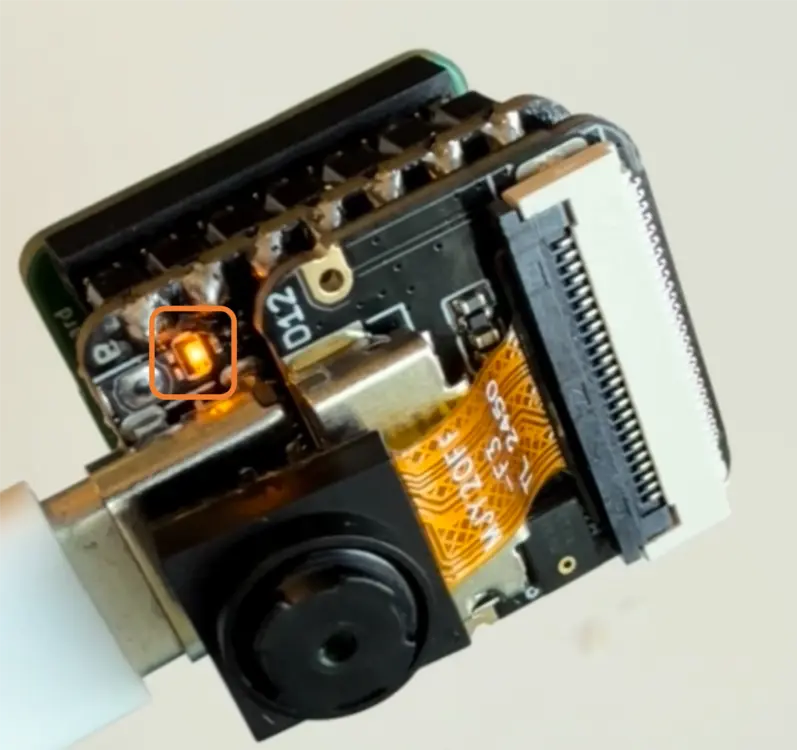

XIAO ESP32S3 Sense 板载 LED 连接至 GPIO21。可运行 Files/Examples/Basics/Blink 示例，或使用如下代码：

#define LED_BUILT_IN 21 // 可选定义

void setup() {
  pinMode(LED_BUILT_IN, OUTPUT); // 设置为输出
}

// 注意：引脚为反向逻辑，LOW 亮，HIGH 灭
void loop() {
  digitalWrite(LED_BUILT_IN, LOW); // 点亮
  delay(1000); // 等待 1 秒
  digitalWrite(LED_BUILT_IN, HIGH); // 熄灭
  delay(1000); // 等待 1 秒
}

注意：引脚为反向逻辑，LOW 亮，HIGH 灭。

麦克风测试

首先进行声音检测。可直接输入下方代码，或参考 GitHub 项目下载 XIAOML_Kit_Mic_Test 示例：

/*
  XIAO ESP32S3 简单麦克风测试
  （适用于 ESP32 库 3.0.x 及以上）
*/

#include <ESP_I2S.h>
I2SClass I2S;

void setup() {
  Serial.begin(115200);
  while (!Serial) {}

  // 设置 42 号 PDM 时钟和 41 号 PDM 数据引脚
  I2S.setPinsPdmRx(42, 41);

  // 16kHz，16 位单声道
  if (!I2S.begin(I2S_MODE_PDM_RX,
                 16000,
                 I2S_DATA_BIT_WIDTH_16BIT,
                 I2S_SLOT_MODE_MONO)) {
    Serial.println("I2S 初始化失败！");
    while (1);
  }
}

void loop() {
  int sample = I2S.read();

  if (sample && sample != -1 && sample != 1) {
    Serial.println(sample);
  }
}

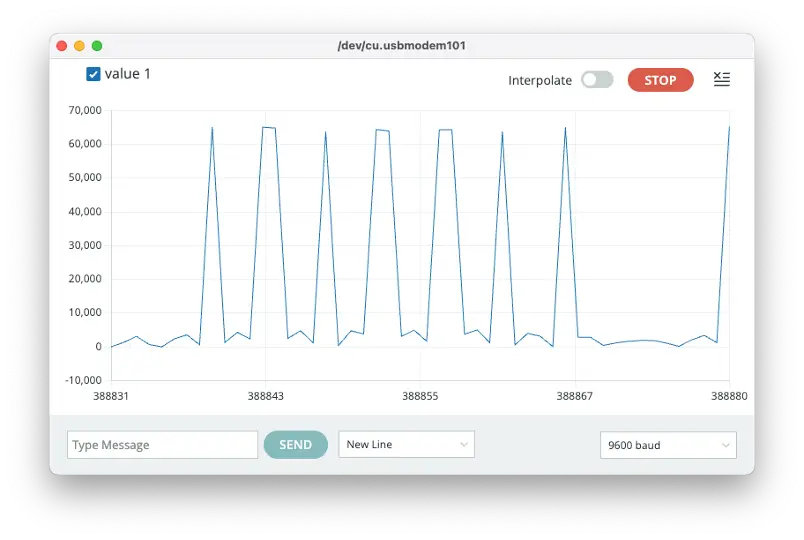

打开 串口绘图器，即可看到声音变化曲线。

发声时可在串口绘图器中观察到变化。

录音并保存为 .wav 文件到 microSD 卡

使用板载 SD 卡可保存 .wav 音频。需先启用 XIAO PSRAM。

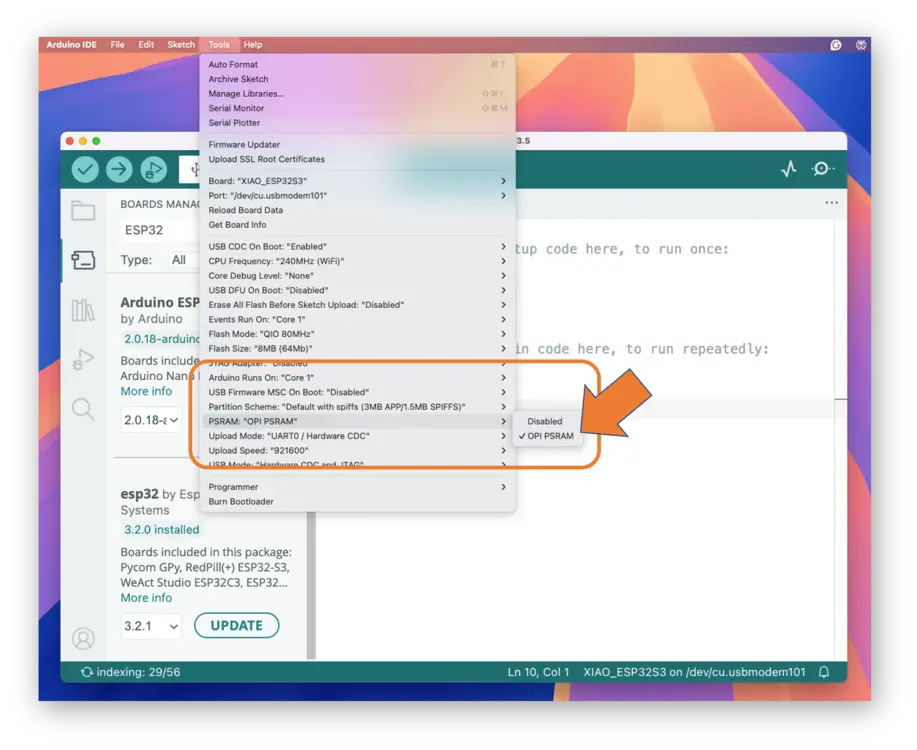

ESP32-S3 芯片内置 RAM 容量有限，XIAO 板载 8 MB PSRAM，可通过 SPI 与主控通信，需在菜单 Tools->PSRAM:"OPI PSRAM"->OPI PSRAM 启用。

XIAO ESP32S3 Sense 支持最大 32GB microSD 卡，需格式化为 FAT32。

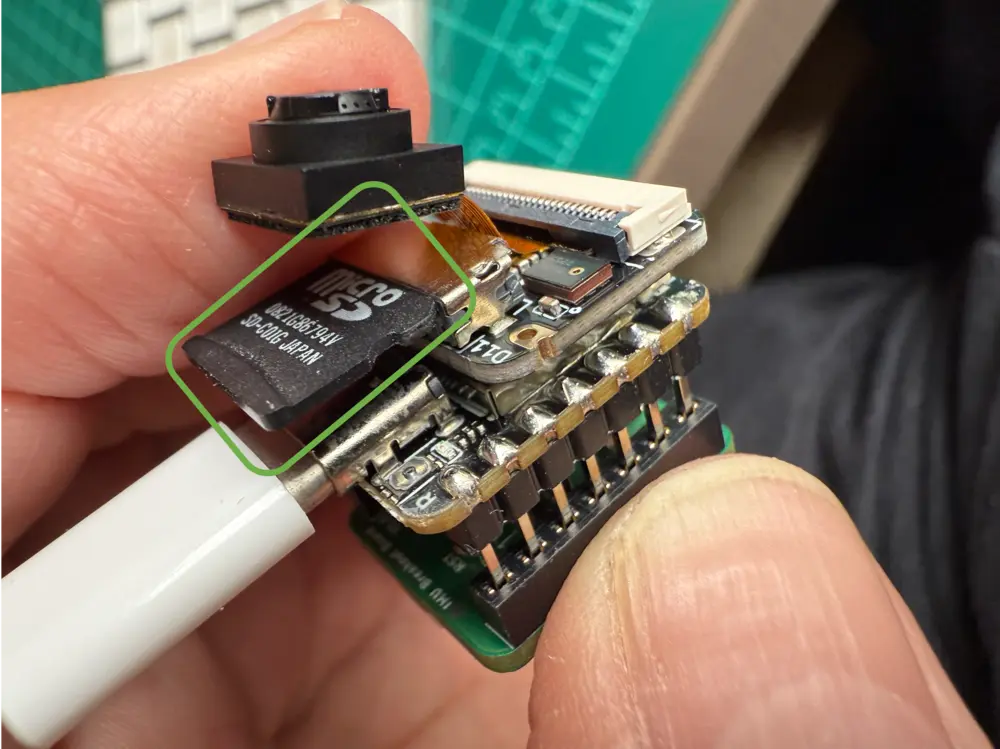

插入 FAT32 格式 SD 卡：

/*
 * Seeed XIAO ESP32S3 Sense WAV 录音
 * （适用于 ESP32 库 3.0.x 及以上）
*/

#include "ESP_I2S.h"
#include "FS.h"
#include "SD.h"

void setup() {
  I2SClass i2s;
  uint8_t *wav_buffer;
  size_t wav_size;

  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("初始化 I2S 总线...");

  i2s.setPinsPdmRx(42, 41);

  if (!i2s.begin(I2S_MODE_PDM_RX,
                 16000,
                 I2S_DATA_BIT_WIDTH_16BIT,
                 I2S_SLOT_MODE_MONO)) {
    Serial.println("I2S 初始化失败！");
    while (1);
  }

  Serial.println("I2S 初始化完成。");
  Serial.println("初始化 SD 卡...");

  if(!SD.begin(21)){
    Serial.println("SD 卡挂载失败！");
    while (1);
  }
  Serial.println("SD 卡初始化完成。");
  Serial.println("录音 20 秒...");

  wav_buffer = i2s.recordWAV(20, &wav_size);

  File file = SD.open("/arduinor_rec.wav", FILE_WRITE);
  if (!file) {
    Serial.println("文件写入失败！");
    return;
  }

  Serial.println("写入音频数据...");

  if (file.write(wav_buffer, wav_size) != wav_size) {
    Serial.println("音频写入失败！");
    return;
  }

  file.close();

  Serial.println("录音完成。");
}

void loop() {
  delay(1000);
  Serial.printf(".");
}

保存为 Wav_Record.ino，上传至开发板。
程序启动或按下 RESET 后自动录音 20 秒，保存为 “arduino_rec.wav” 到 SD 卡。

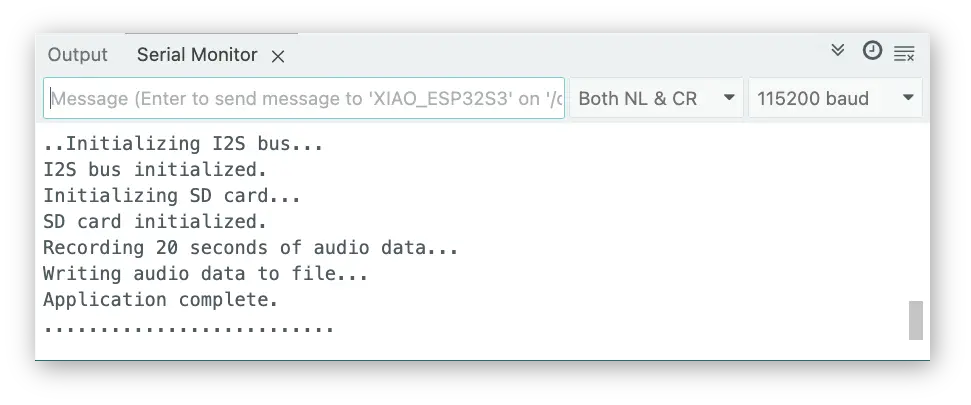

串口每秒输出 “."，表示录音完成，可用读卡器播放。

音质优秀！

代码原理详见 wiki 页面。

更多关于 XIAO ESP32S3 Sense 文件系统请参考链接。

摄像头测试

摄像头可通过多种方式测试：

SenseCraft AI Studio
Arduino IDE 的 CameraWebServer 示例（见下节）
拍照并保存到 SD 卡

使用 SenseCraft AI Studio 测试摄像头

最简单的方式是使用 SenseCraft AI Studio 平台，支持多种 AI 设备，包括 XIAO ESP32S3 Sense 和 Grove Vision AI V2。

也可使用 SenseCraft Web Toolkit 简化版工具。

操作步骤：

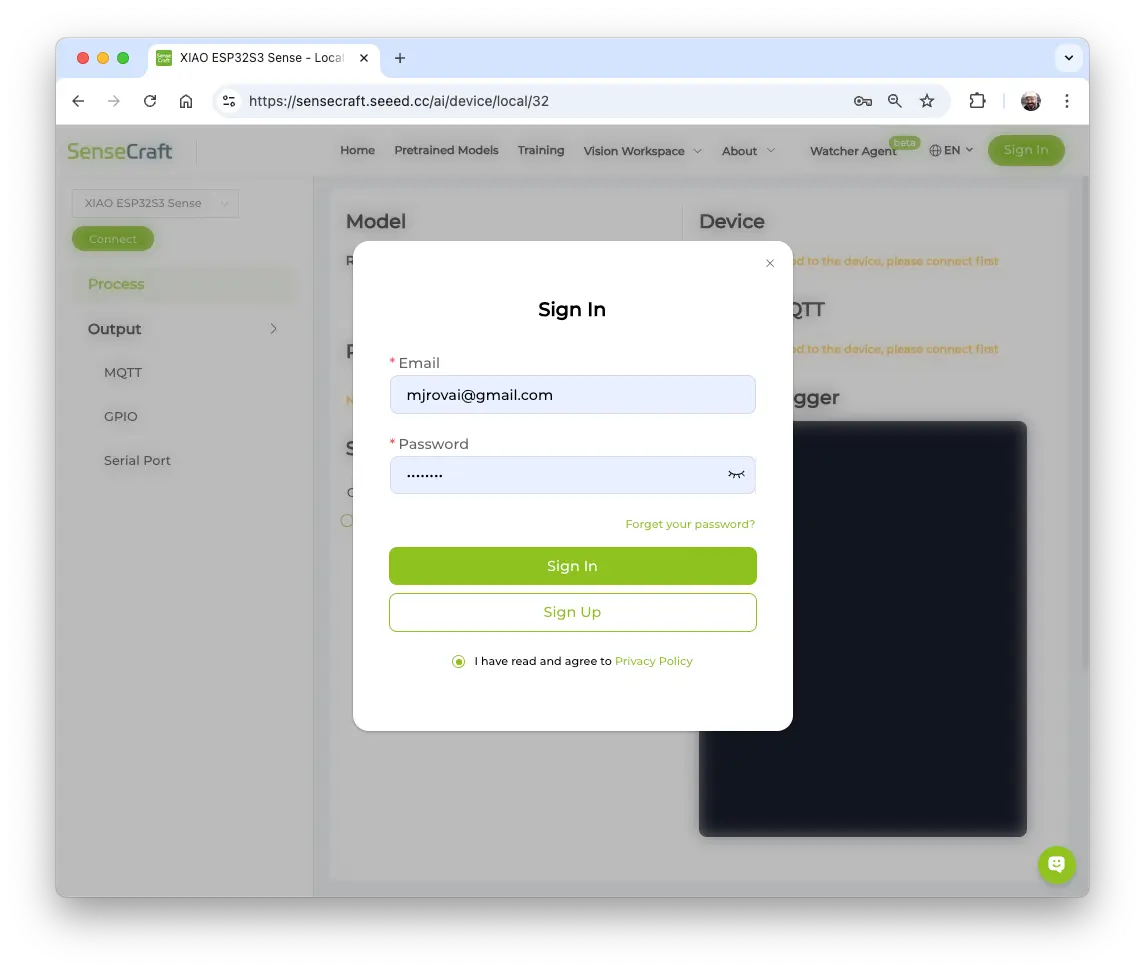

打开 SenseCraft AI Vision Workspace ，用 Chrome 浏览器登录或注册账号。

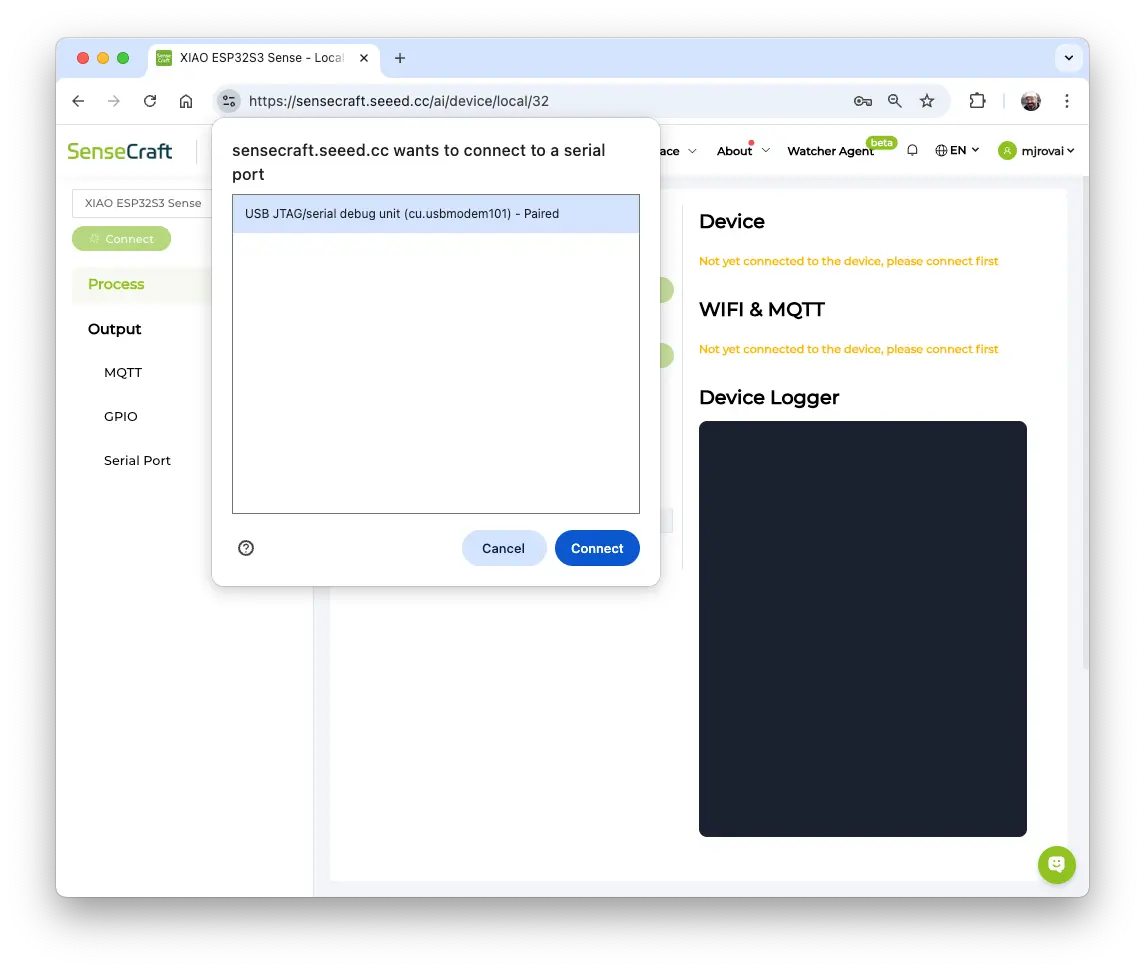

连接 XIAOML Kit，选择设备：

注：WebUSB 工具在 Safari 等浏览器可能无法正常工作，建议用 Chrome。确保 Arduino IDE 或其他串口工具未占用设备。

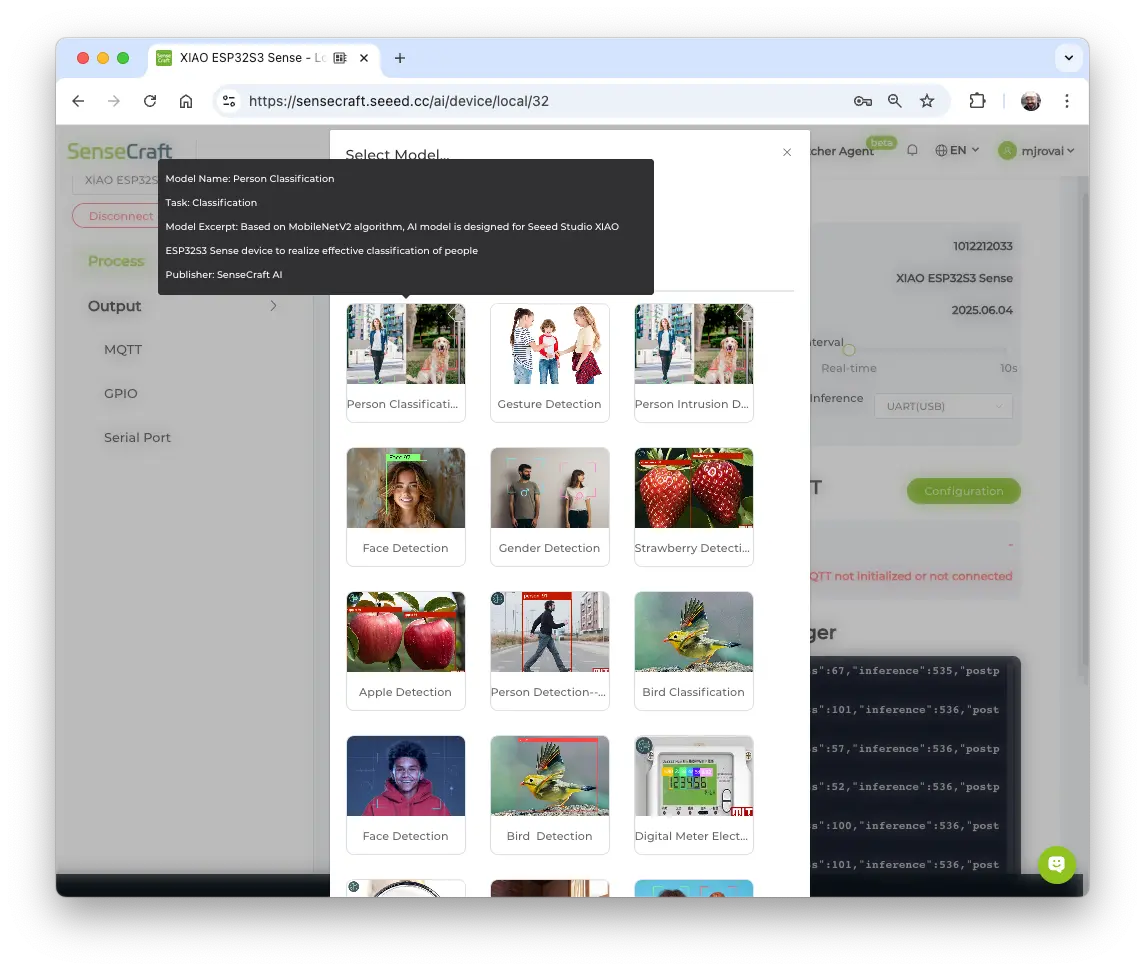

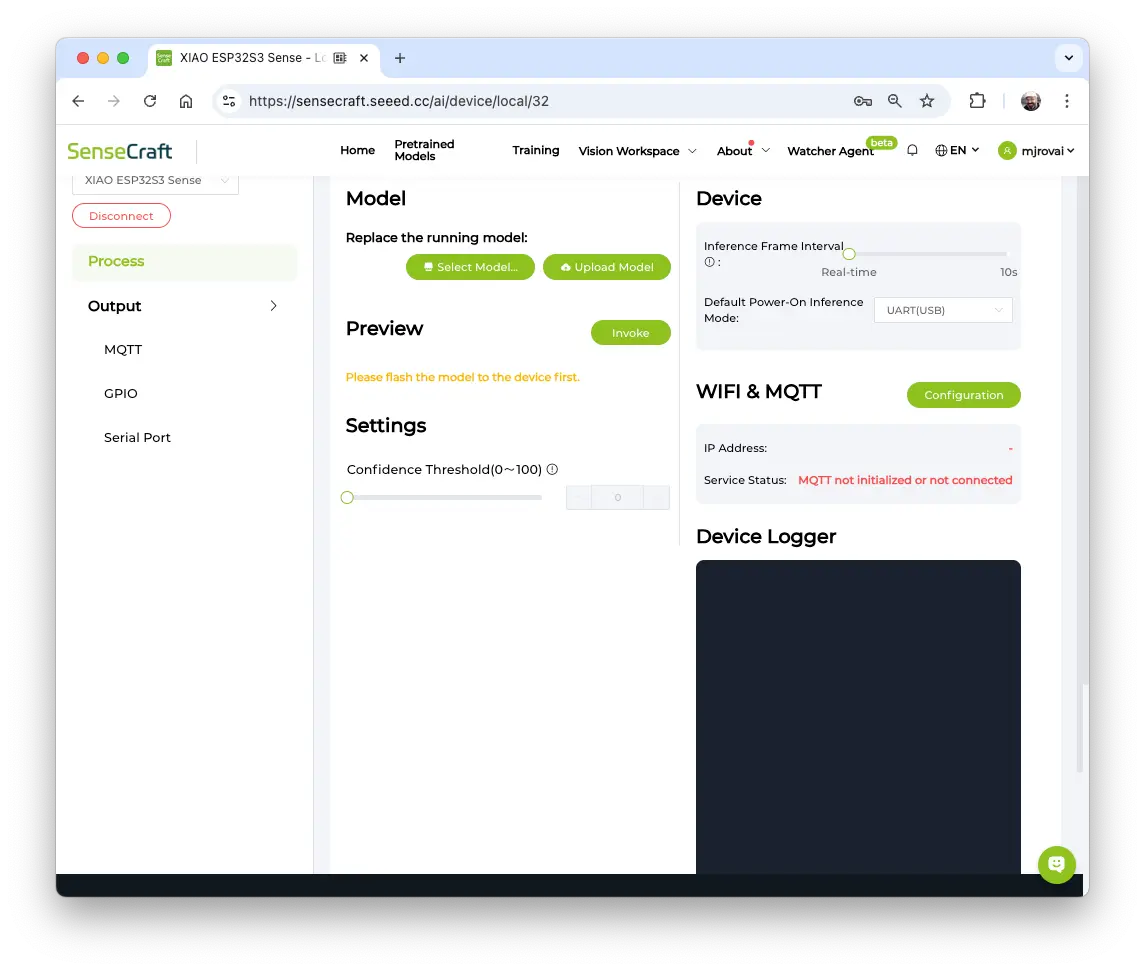

上传模型后即可看到摄像头画面。可选择 Seeed Studio 预置的多种视觉模型，点击 [Select Model] 按钮选择。

鼠标悬停可查看模型名称、描述、类别（如图像分类、目标检测、姿态检测）、算法（如 YOLO V5/V8、FOMO、MobileNet V2 等）及部分指标（准确率、mAP）。

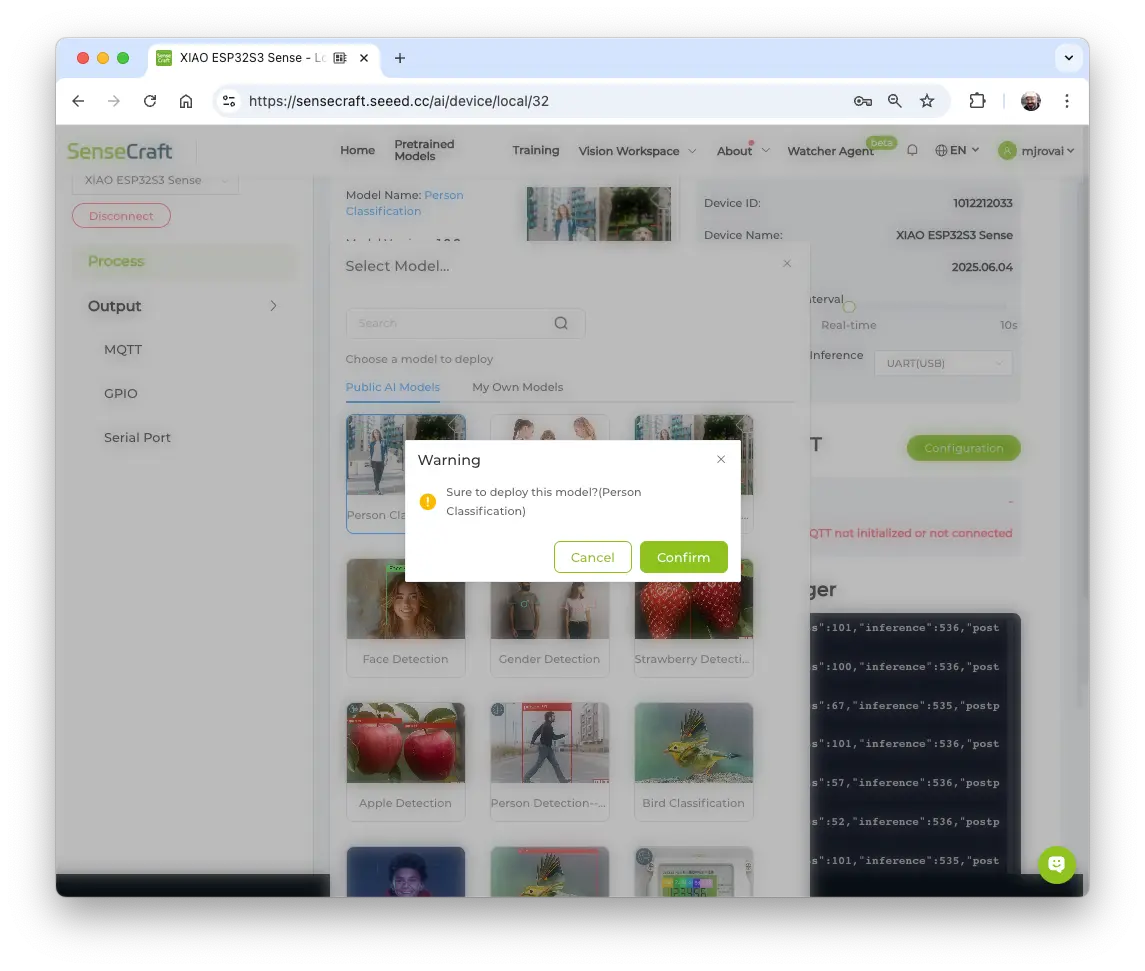

选择如 “Person Classification” 等模型，点击 [Confirm] 或上传自定义模型。

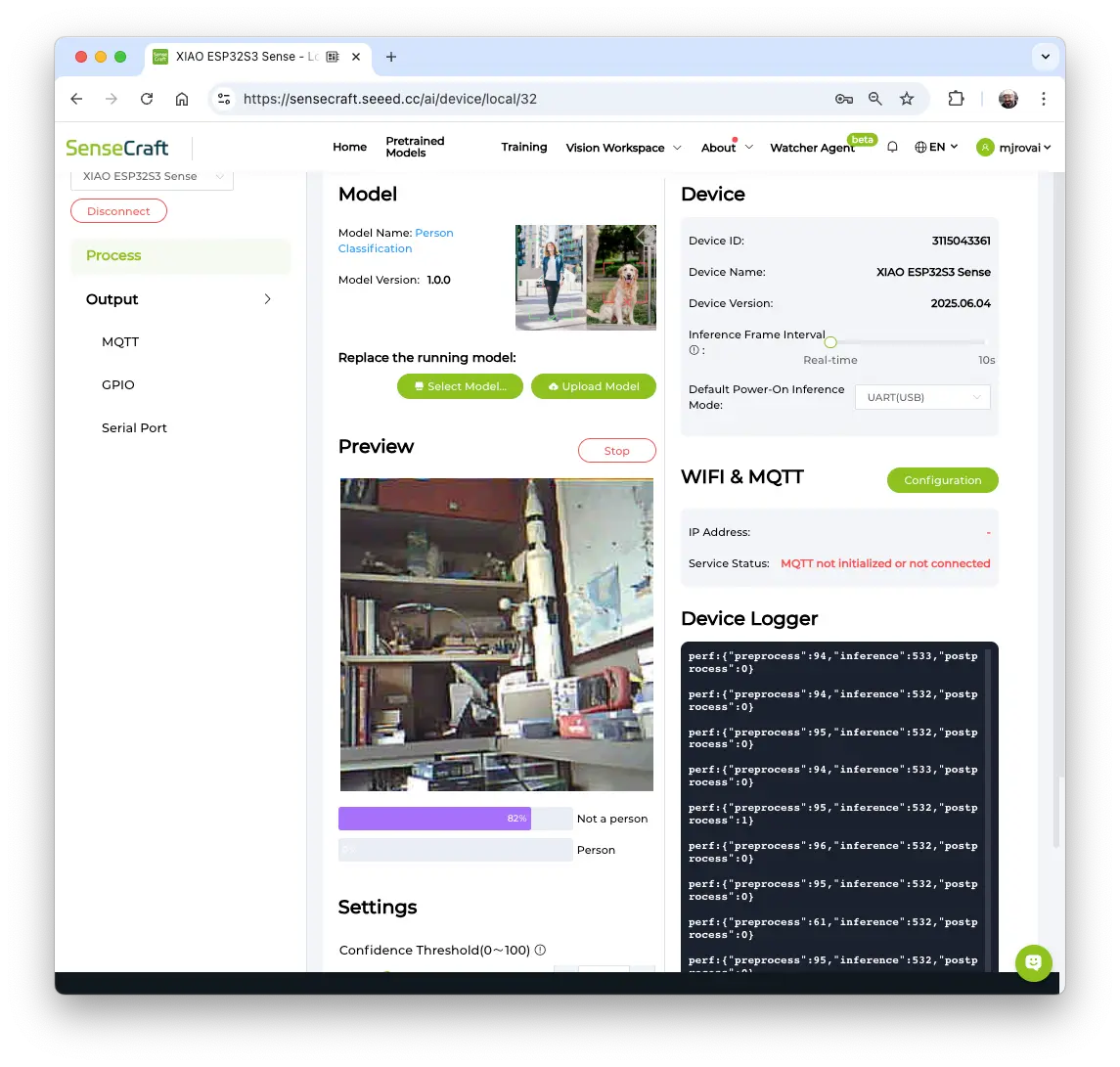

Preview 区域可实时查看摄像头画面。

后续视觉 AI 实验将详细介绍 SenseCraft AI Studio。

WiFi 测试

天线安装

XIAOML Kit 出厂已组装。首先拆下扩展板（含摄像头、麦克风、SD 卡槽）。

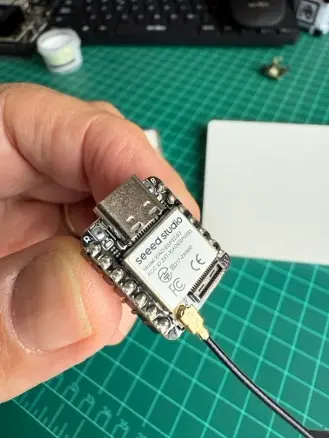

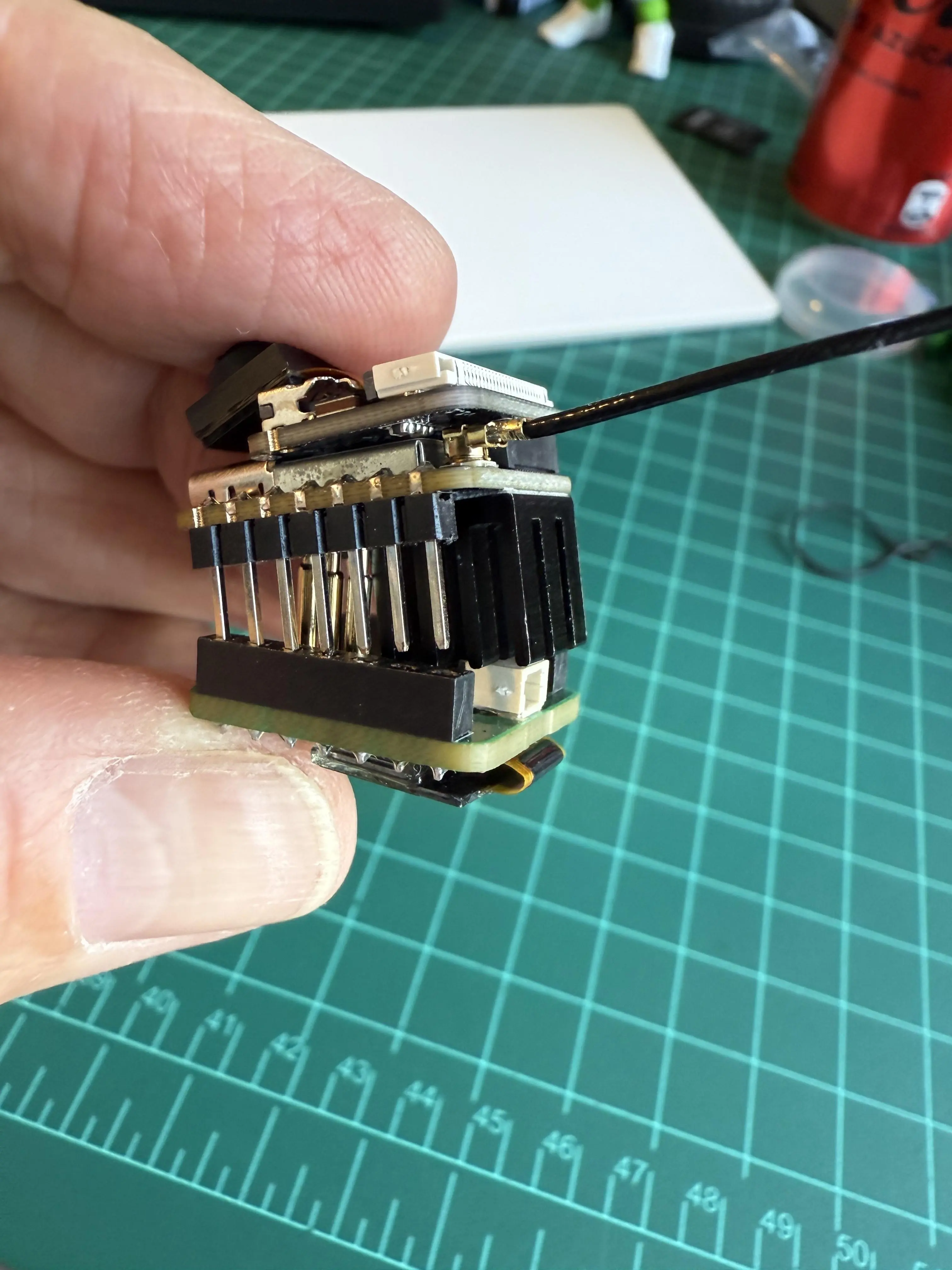

XIAO ESP32S3 正面左下有 “WiFi/BT 天线接口”。为提升信号，将天线插入接口。

安装技巧：先插入一侧，再轻压另一侧，避免用力过猛导致手指受伤。拆卸时同理，先撬起一侧。

扩展板重新安装只需对齐 B2B 连接器，按压听到“咔哒”声即完成。

XIAO ESP32S3 支持 WiFi。可通过示例代码扫描周围 WiFi 网络。

在 Arduino IDE 选择开发板和端口，打开 Examples -> WiFI -> WiFIScan，上传至开发板。

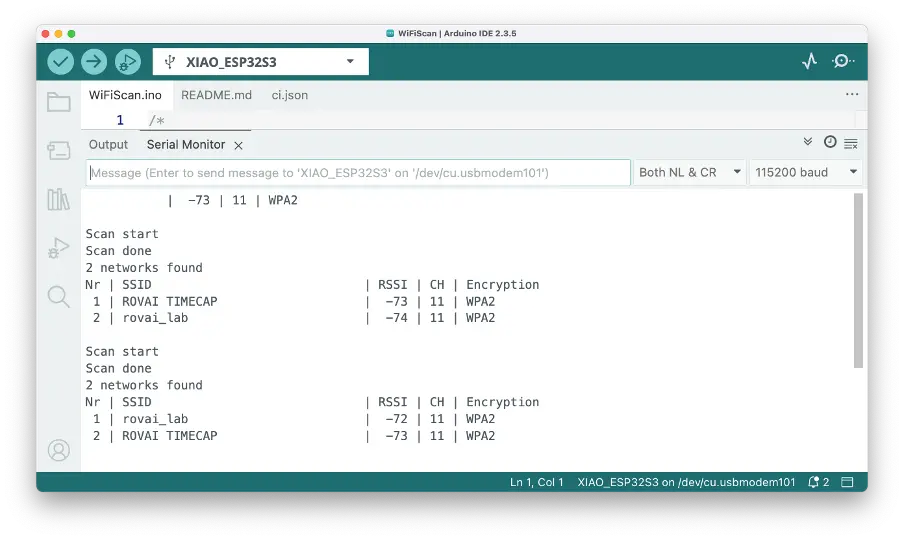

串口监视器可看到扫描到的 WiFi SSID 和信号强度：

简易 WiFi 服务器（LED 控制）

测试设备作为 WiFi 服务器的能力。可通过网页控制板载 LED 开关。

在 Examples -> WiFI -> SimpleWiFIServer 中找到示例，上传前需：

填写 WiFi 账号密码：

const char* ssid     = "Your credentials here";
const char* password = "Your credentials here";

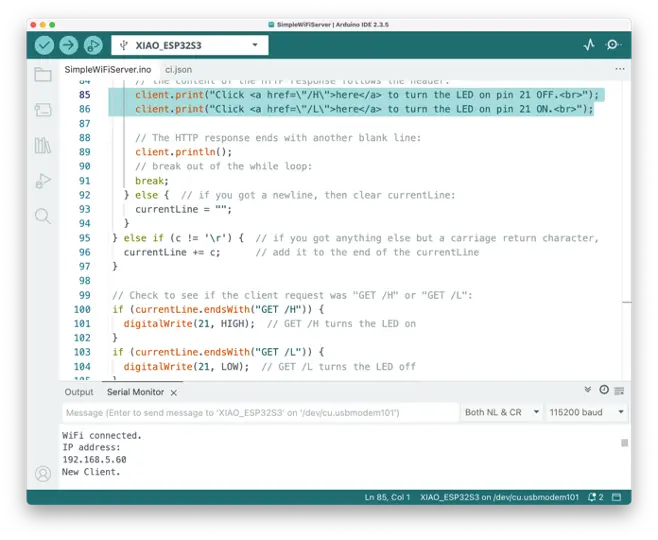

将 pin 5 改为 pin 21，并修改网页内容（第 85、86 行）：

client.print("Click <a href=\"/H\">here</a> to turn the LED on pin 21 OFF.<br>");
client.print("Click <a href=\"/L\">here</a> to turn the LED on pin 21 ON.<br>");

串口监视器可查看服务器运行状态。

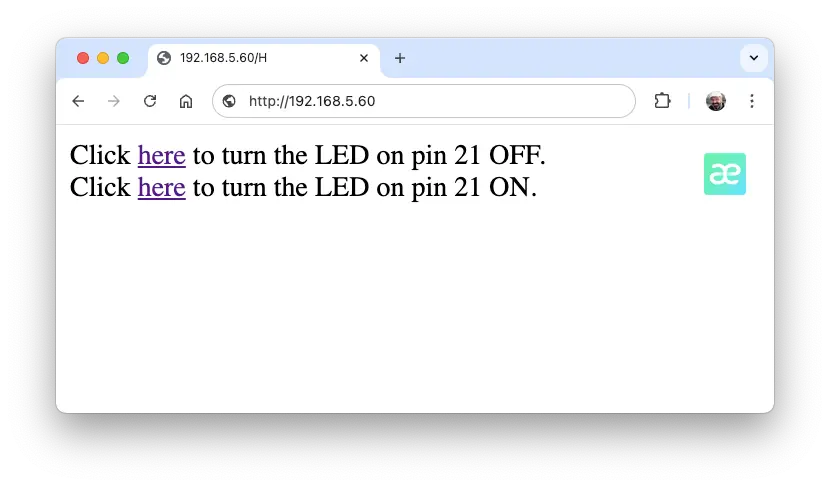

浏览器输入串口显示的 IP 地址，即可通过网页控制 LED。

使用 CameraWebServer

在 Arduino IDE 依次进入 File > Examples > ESP32 > Camera，选择 CameraWebServer。

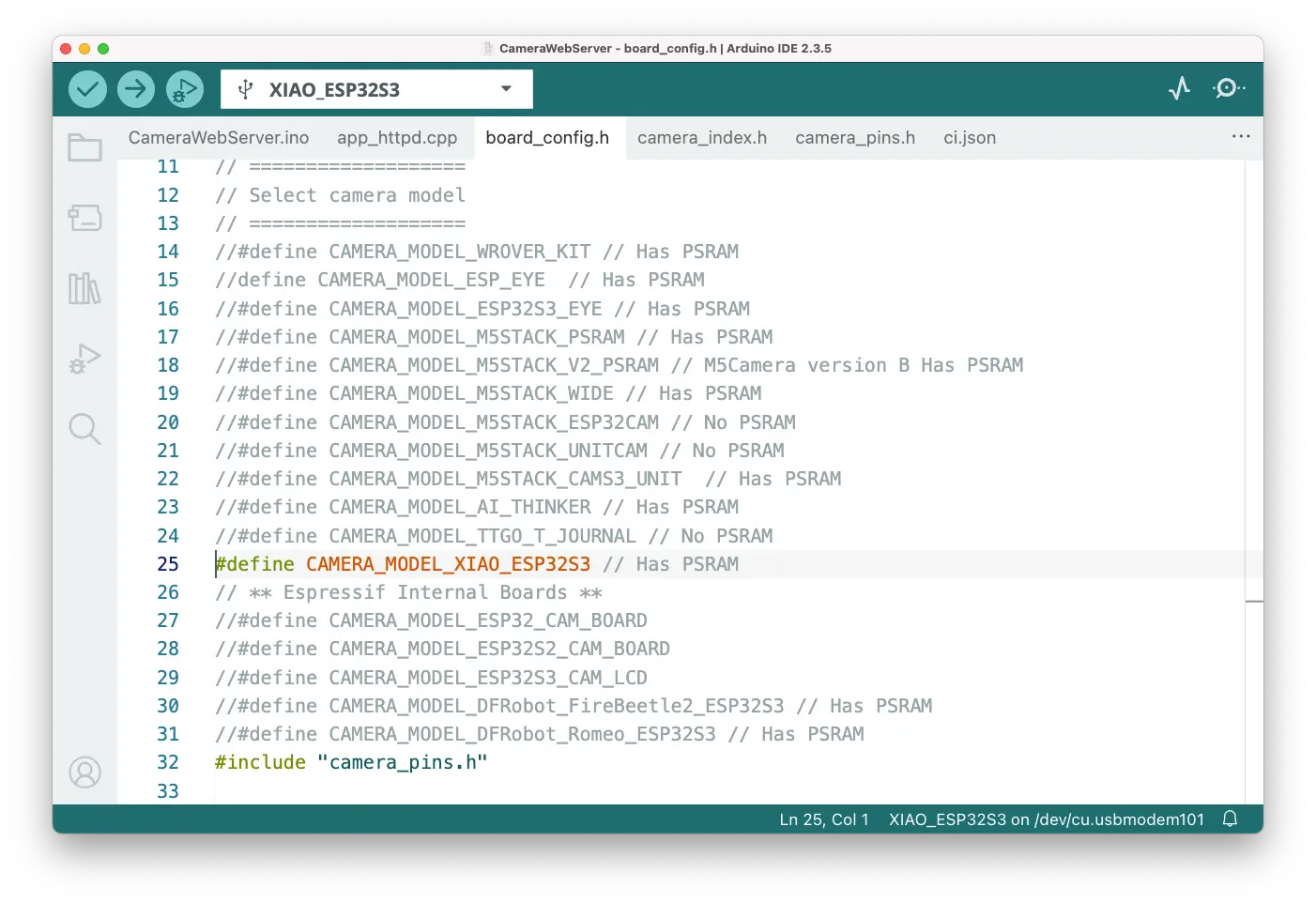

在 board_config.h 注释掉除 XIAO 型号外的所有摄像头定义：

#define CAMERA_MODEL_XIAO_ESP32S3 // Has PSRAM

请确保已启用 PSRAM。

在 CameraWebServer.ino 填写 WiFi 账号密码并上传。

串口监视器显示如下：

WiFi connecting....
WiFi connected
Camera Ready! Use 'http://192.168.5.60' to connect

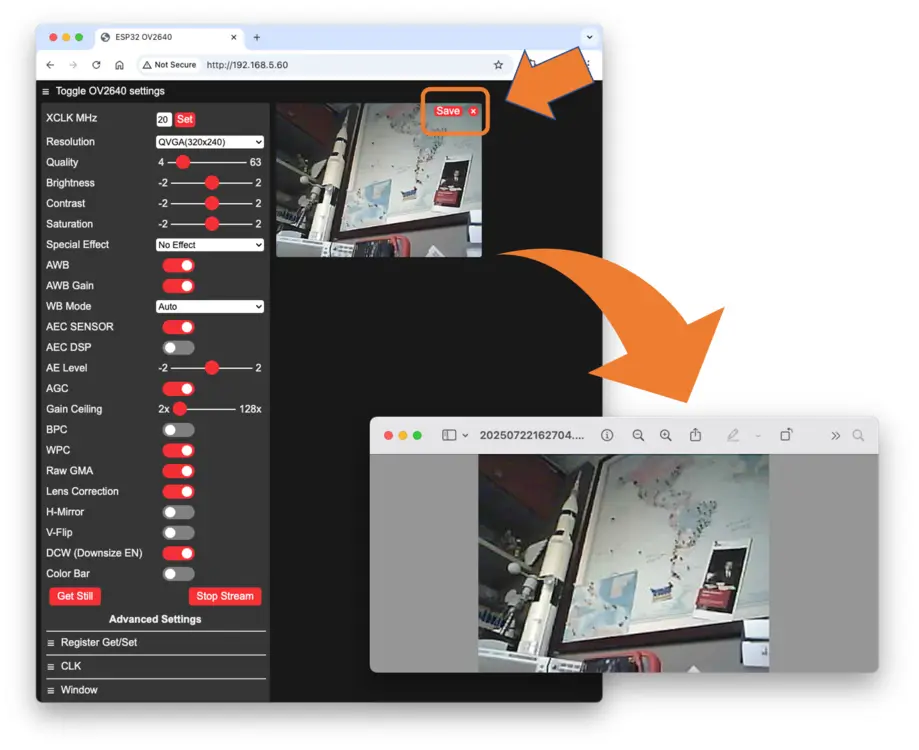

浏览器访问该地址，选择分辨率（如 QVGA），点击 [START STREAM]，即可实时查看摄像头画面。点击 [Save] 可保存图片。

至此，可直接在电脑保存图片用于项目开发。

IMU 传感器（LSM6DS3TR-C）测试

惯性测量单元（IMU） 用于测量运动与姿态。XIAOML Kit 配备的 LSM6DS3TR-C 为 6 轴 IMU，集成：

3 轴加速度计：测量 X/Y/Z 方向线性加速度（含重力）
3 轴陀螺仪：测量 X/Y/Z 方向角速度

技术参数

通信：I2C，地址 0x6A
加速度范围：±2/±4/±8/±16 g（默认 ±2g）
陀螺仪范围：±125/±250/±500/±1000/±2000 dps（默认 ±250 dps）
分辨率：16 位 ADC
功耗：超低功耗设计

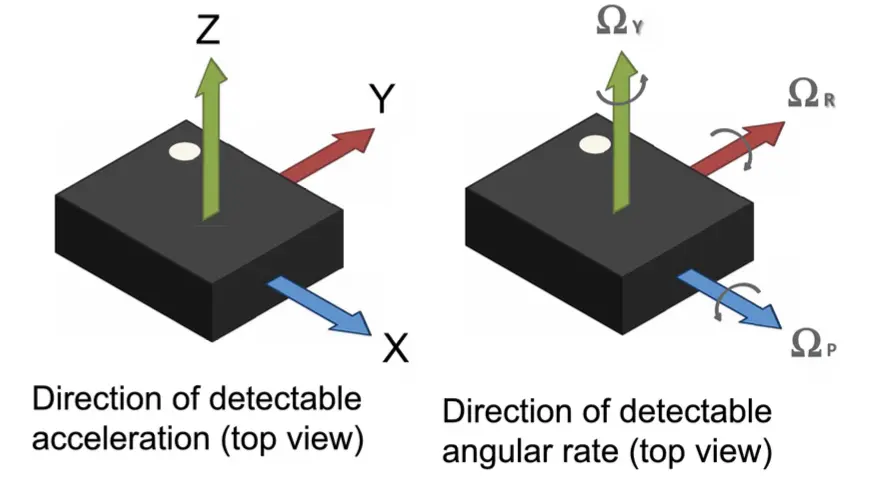

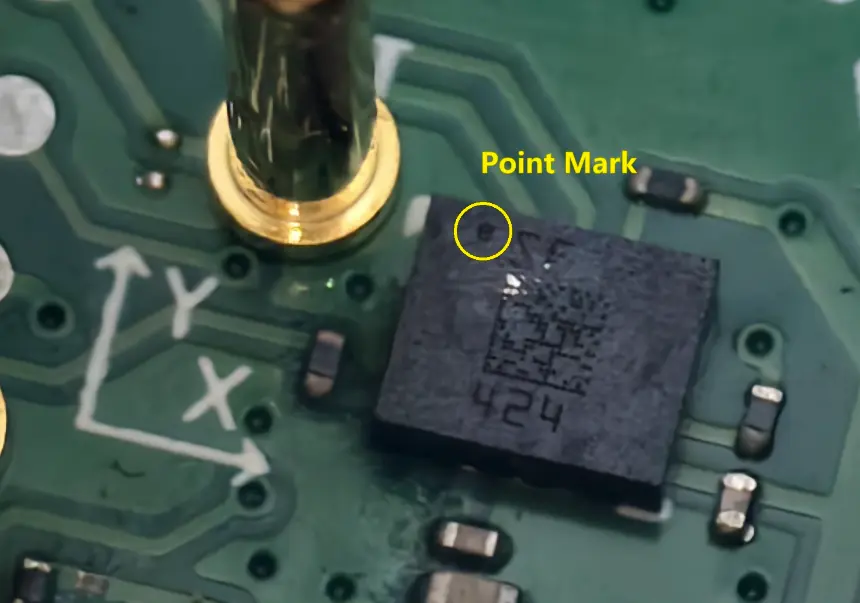

坐标系说明

传感器采用右手坐标系。扩展板底视图如下：

X 轴：向右
Y 轴：向前（远离自己）
Z 轴：向上（垂直于板面）

所需库

上传代码前需安装库：

打开 Arduino IDE，点击 管理库（书本图标）。

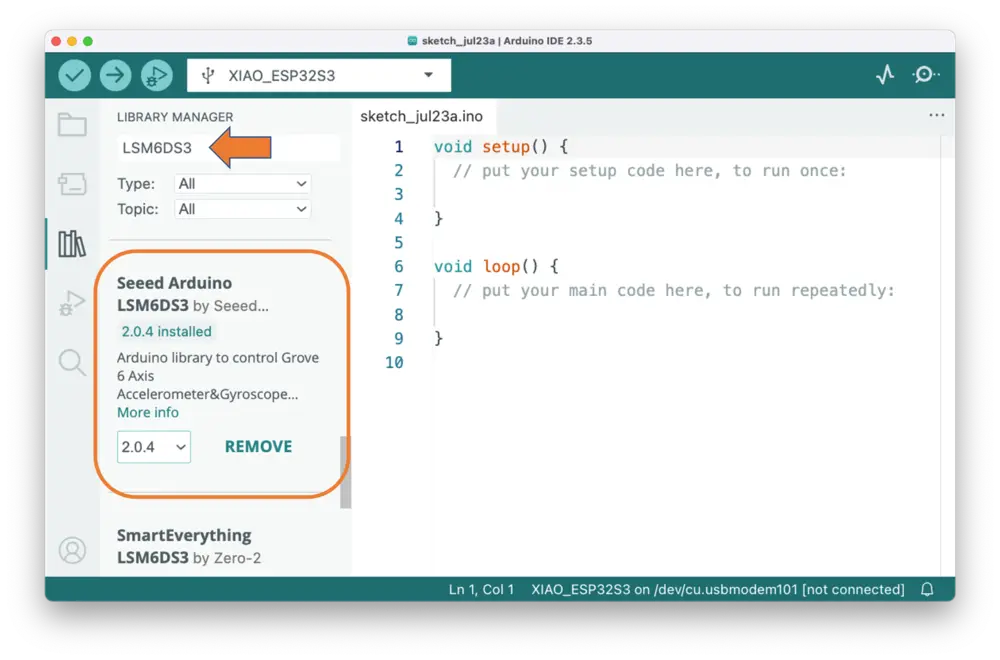

搜索 “LSM6DS3"，选择 “Seeed Arduino LSM6DS3 by Seeed"，点击 安装 或 更新。

⚠️ 注意：不要安装 “Arduino_LSM6DS3 by Arduino”，该库不适用于本开发板！

测试代码

在 Arduino IDE 输入下方代码并上传：

#include <LSM6DS3.h>
#include <Wire.h>

// I2C 模式，地址 0x6A
LSM6DS3 myIMU(I2C_MODE, 0x6A);

float accelX, accelY, accelZ;
float gyroX, gyroY, gyroZ;

void setup() {
  Serial.begin(115200);
  while (!Serial) { delay(10); }

  Serial.println("XIAOML Kit IMU 测试");
  Serial.println("LSM6DS3TR-C 6 轴 IMU 传感器");
  Serial.println("=============================");

  if (myIMU.begin() != 0) {
    Serial.println("错误：IMU 初始化失败！");
    Serial.println("请检查连接与 I2C 地址");
    while(1) { delay(1000); }
  } else {
    Serial.println("✓ IMU 初始化成功\n");
    Serial.println("传感器信息：");
    Serial.println("- 加速度范围：±2g");
    Serial.println("- 陀螺仪范围：±250 dps");
    Serial.println("- 通信：I2C 地址 0x6A\n");
    Serial.println("数据格式：");
    Serial.println("AccelX,AccelY,AccelZ,GyroX,GyroY,GyroZ");
    Serial.println("单位：g（重力加速度），°/s（角速度）\n");
    delay(2000);
  }
}

void loop() {
  accelX = myIMU.readFloatAccelX();
  accelY = myIMU.readFloatAccelY();
  accelZ = myIMU.readFloatAccelZ();

  gyroX = myIMU.readFloatGyroX();
  gyroY = myIMU.readFloatGyroY();
  gyroZ = myIMU.readFloatGyroZ();

  Serial.print("加速度 (g): ");
  Serial.print("X="); Serial.print(accelX, 3);
  Serial.print(" Y="); Serial.print(accelY, 3);
  Serial.print(" Z="); Serial.print(accelZ, 3);

  Serial.print(" | 陀螺仪 (°/s): ");
  Serial.print("X="); Serial.print(gyroX, 2);
  Serial.print(" Y="); Serial.print(gyroY, 2);
  Serial.print(" Z="); Serial.print(gyroZ, 2);
  Serial.println();

  Serial.println(String(accelX) + "," + String(accelY) + "," +
                 String(accelZ) + "," + String(gyroX) + "," +
                 String(gyroY) + "," + String(gyroZ));

  delay(100);
}

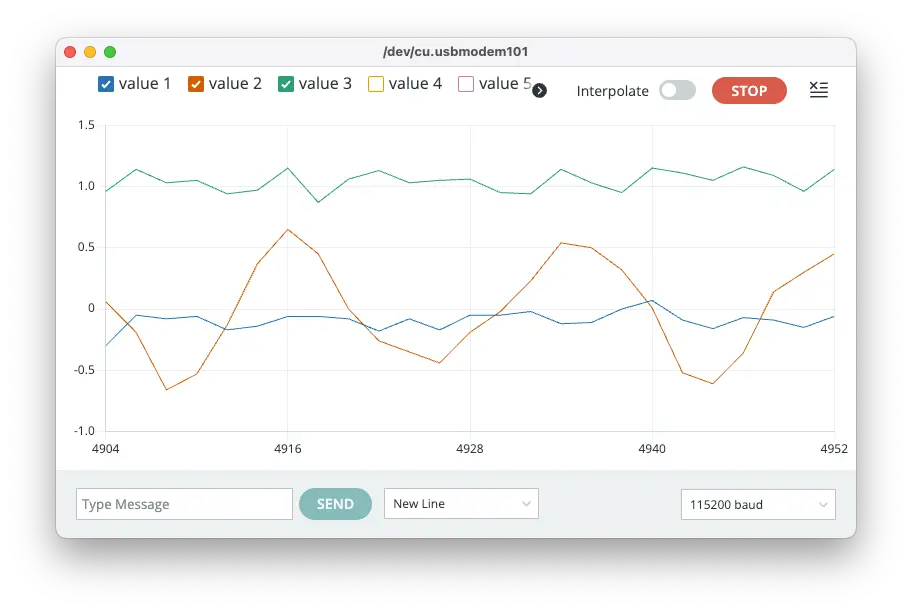

串口监视器可查看数值，绘图器可观察随时间变化。例如沿 y 轴 移动时，第二个值（红线）会变化，z 轴（第三个，绿线）接近 1.0g，x 轴为蓝线。

选择第 4~6 个值可观察陀螺仪变化。

OLED 显示屏（SSD1306）测试

OLED（有机发光二极管）为自发光屏幕，XIAO ML kit 配备 0.42 英寸单色 OLED，适合显示传感器数据、状态信息等。

技术参数

尺寸：0.42 英寸
分辨率：72 × 40 像素
控制器：SSD1306
接口：I2C，地址 0x3C
颜色：单色
可视性：高对比度，强光下清晰
功耗：低，无需背光

显示特性

像素独立控制：共 2880 像素
刷新快：适合动画与实时数据
无残影：响应迅速
广视角：多角度清晰可见

所需库

上传代码前需安装库：

打开 Arduino IDE，点击 管理库（书本图标）。

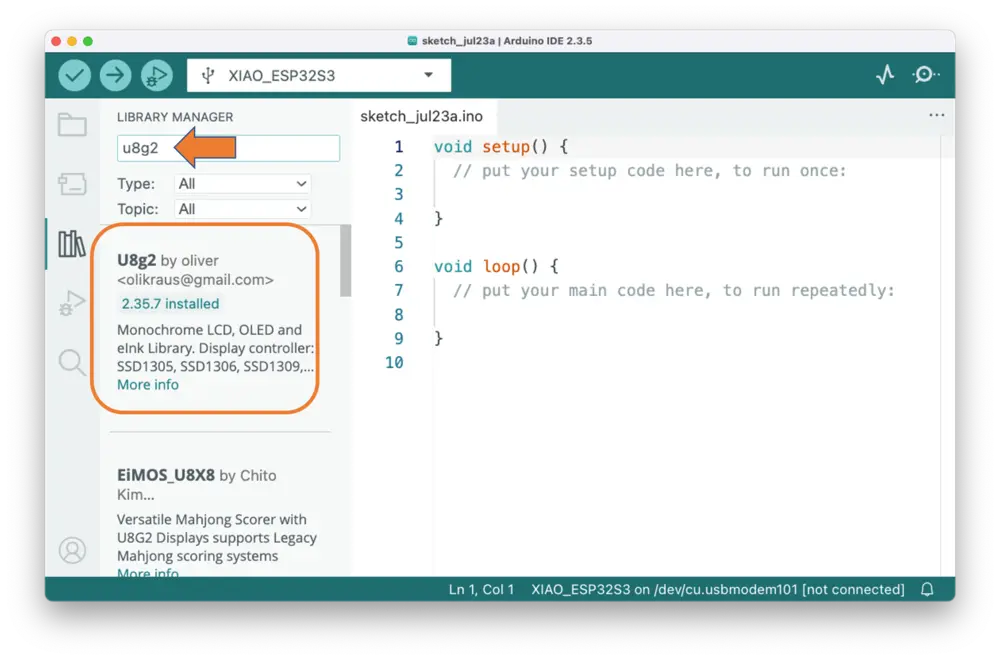

搜索 u8g2，选择 U8g2 by oliver，点击 安装 或 更新。

ℹ️ 说明：U8g2 是功能强大的单色图形库，支持多种显示器。

U8g2 主要特性：

支持多种控制器（含 SSD1306）
多字体文本渲染
绘制基本图形（线、矩形、圆等）
内存高效，分页渲染
支持硬件/软件 I2C

测试代码

在 Arduino IDE 输入下方代码并上传：

#include <U8g2lib.h>
#include <Wire.h>

// SSD1306 控制器，72x40 分辨率，I2C 接口
U8G2_SSD1306_72X40_ER_1_HW_I2C u8g2(U8G2_R2, U8X8_PIN_NONE);

void setup() {
  Serial.begin(115200);

  Serial.println("XIAOML Kit - Hello World");
  Serial.println("==========================");

  u8g2.begin();

  Serial.println("✓ 显示屏初始化完成");
  Serial.println("显示 Hello World 信息...");

  u8g2.clearDisplay();
}

void loop() {
  u8g2.firstPage();
  do {
    u8g2.setFont(u8g2_font_ncenB08_tr);

    u8g2.setCursor(8, 15);
    u8g2.print("Hello");

    u8g2.setCursor(12, 30);
    u8g2.print("World!");

    u8g2.drawFrame(2, 2, 68, 36);

  } while (u8g2.nextPage());
}

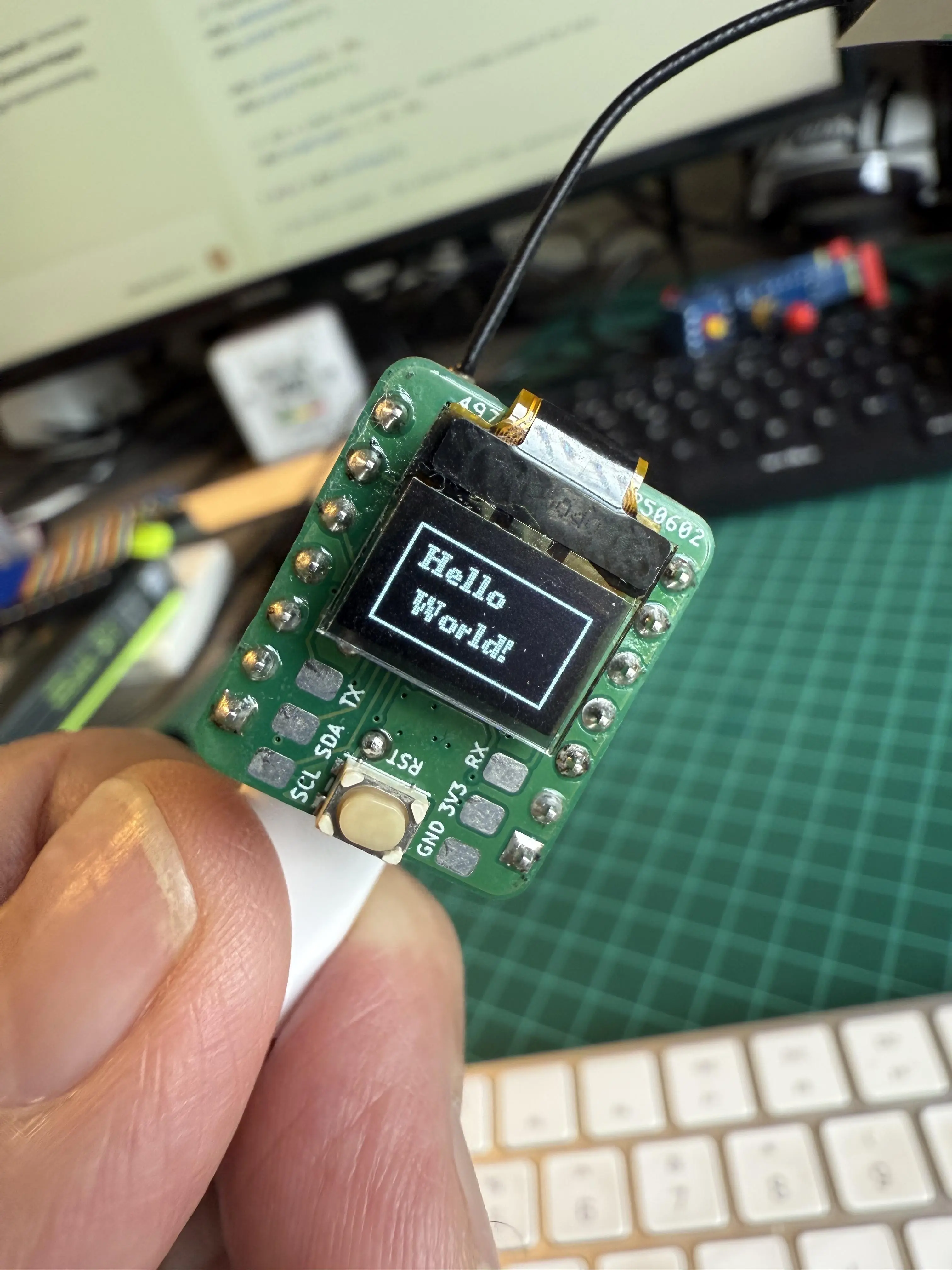

如一切正常，屏幕将显示矩形框内的 “Hello World”。

OLED 文本与坐标

文本通过 setCursor(x, y) 定位，如本例居中：
```
u8g2.setCursor(8, 15);
```
字体可选：
- u8g2_font_4x6_tr：超小
- u8g2_font_6x10_tr：小号
- u8g2_font_ncenB08_tr：中号
- u8g2_font_ncenB14_tr：大号

图形绘制

矩形边框：drawFrame(x, y, width, height)
实心矩形：drawBox(x, y, width, height)
圆形：drawCircle(x, y, radius)
直线：drawLine(x1, y1, x2, y2)
单像素：drawPixel(x, y)

坐标系

原点 (0,0)：左上角
X 轴：左→右（0~71）
Y 轴：上→下（0~39）
文本定位：setCursor(x, y)，y 为基线

显示旋转

可用：
- U8G2_R0：正常
- U8G2_R1：顺时针 90°
- U8G2_R2：180°
- U8G2_R3：270°

自定义字符

// 绘制自定义位图
static const unsigned char myBitmap[] = {0x00, 0x3c, 0x42, 0x42, 0x3c, 0x00};
u8g2.drawBitmap(x, y, 1, 6, myBitmap);

文本测量

int width = u8g2.getStrWidth("Hello");
int height = u8g2.getAscent();

OLED 显示屏现已可用于显示传感器数据、系统状态或自定义图形，为后续 ML 项目做好准备！

总结

XIAOML Kit 搭载 ESP32S3 Sense，为 TinyML 与嵌入式机器学习提供了强大且易用的入门平台。通过本章配置与测试，已验证所有传感器与外设功能正常。ESP32S3 双核处理器与 8MB PSRAM 足以支持实时 ML 推理，OV2640 摄像头、数字麦克风、LSM6DS3TR-C IMU 及 0.42 英寸 OLED 显示屏构成完整多模态感知平台。WiFi 连接能力为边缘到云端 ML 流程提供了可能，Arduino IDE 开发环境及所需库也已配置完毕。

本章不仅完成了功能测试，还深入理解了各传感器的坐标系、数据格式与操作特性，为后续 ML 数据采集与预处理打下基础。

本套件的实践体验，真实反映了边缘 AI 的资源约束与多模态融合等关键问题，这些原则同样适用于智能手机、IoT 设备、自动驾驶等场景。多模态平台为探索现实世界 AI 应用提供了理想基础。

从原始数据采集、模型推理到 OLED 用户反馈，XIAOML Kit 完整呈现了微型化 ML 部署流程，贴近生产级 AI 系统的实际挑战。

有了这些基础，你已准备好进入后续章节的核心 TinyML 应用：

视觉项目：利用摄像头进行图像分类与目标检测
音频项目：处理音频流，实现关键词检测与语音识别
运动项目：基于 IMU 数据进行活动识别与异常检测

每个应用都将基于本章的硬件理解与软件环境，展示 AI 如何在资源受限设备中落地。

本套件涉及的实时处理、传感器融合与边缘推理等原则，正是自动驾驶、智慧城市、医疗设备、工业自动化等领域 AI 部署的核心。完成本章配置后，你已具备探索嵌入式机器学习前沿的能力。

资源

散热片注意事项

如需在无扩展板情况下使用摄像头，可安装散热片。

注意：安装散热片后无法连接扩展板。

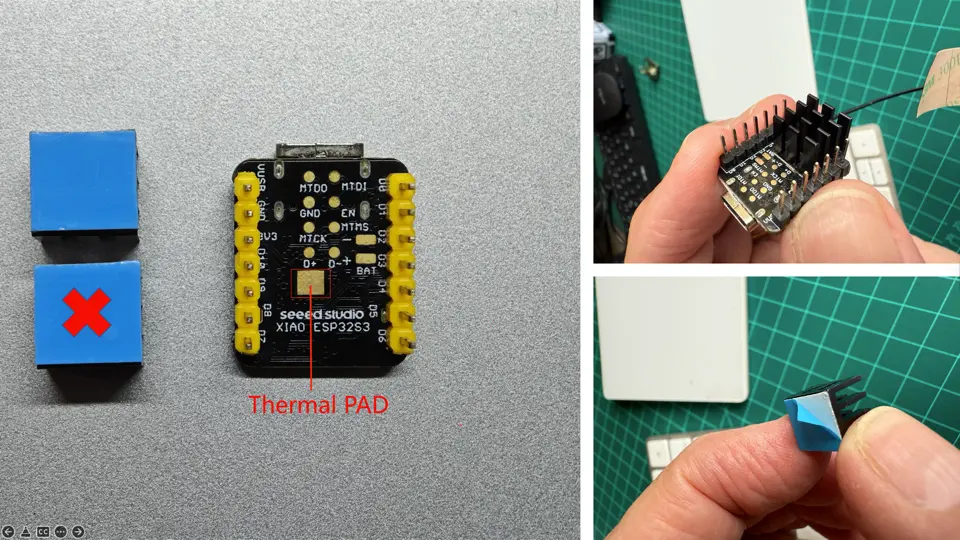

散热片安装方法

为确保 XIAO ESP32S3 Sense 散热，摄像头应用时建议安装散热片，尤其在高负载场景。

套件含两片散热片，建议仅用一片以便电池引脚可用。

安装步骤：

断电并拔掉设备电源。
优先覆盖 ESP32S3 芯片上的 Thermal PAD，确保散热片对齐且不遮挡 BAT 引脚。

具体步骤：

步骤 1. 准备散热片： 撕下保护膜，露出导热胶面。

步骤 2. 安装散热片：

安装后确保无短路风险，散热片对齐牢固。

如需更强散热，可安装第二片，但此时所有引脚将不可用。

⚠️ 注意
再次使用 IMU 扩展板前，请小心拆除散热片。
