最近对于理解 Kubernetes 中的网络有很大的兴趣。本文是我对这个话题的贡献。我会尽力用直观的方式解释,并将技术部分翻译成易懂的语言,以便任何人都能理解。
最好的学习网络的方式是通过“追踪数据包”或“数据包的生命周期”。基本上,你要跟随数据包从发送者到接收者的旅程,并在每一步停下来。我以前就用 Calico 实现的 Pod 到另一个 Pod 的通信 进行了这样的操作。这次我将使用另一个容器网络接口 (CNI) 叫做 Cilium,它基于 eBPF(了解快速和灵活的路由),并带有许多强大的功能和工具。让我们开始吧!
我们将从头开始。我会假设你对网络一无所知。也许你已经知道 IP 地址是什么?IP 地址是计算机网络接口的数字地址。这就是你的计算机可以连接到你的 Wi-Fi 网络并让你访问互联网的方式。如果你使用的是笔记本电脑,你的 Wi-Fi 网络接口有一个 IP 地址。这个网络接口还有另一个由硬件提供商烧录的唯一地址。这个地址称为介质访问控制 (MAC) 地址。
IP 地址属于一个组(IP 子网)。为了知道它属于哪个组,它使用一种称为子网掩码的东西。当子网掩码应用到 IP 地址时,会得到一个结果,对于属于同一组的每个 IP 地址来说,这个结果都是相同的。这就像你所在的社区一样。

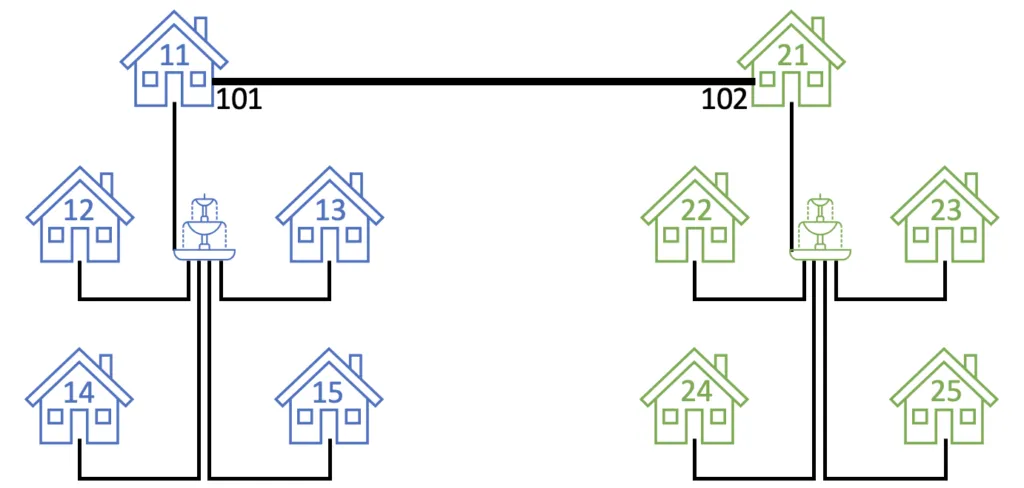

让我们用下面的图来做类比:
房子是一台计算机、服务器或虚拟机。它的大小可以不同,根据它的 CPU 和内存,但为了简单起见,我们使用相同的大小。一栋房子有一扇门,这就是你的网络接口。门上的序列号是你的 MAC 地址,房子上的数字(通常是钉在门上的)是你的 IP 地址。只有在你换门时,你的序列号才会改变。然而,你的房子号码是由你的社区的建筑师分配的,如果有重新分配或设计更改,它可能会改变。
蓝色的第 10 个社区(使用从 10 到 19 的数字)属于同一组(同一 IP 子网),而绿色的第 20 个社区是另一组。在每个社区中,有五栋房子,所以有空间让社区成长。在每个社区里,门直接连接到一个喷泉,代表一个交换机。在喷泉处,有一个指示每条路径的标志,指示你可以到达哪扇门。是的,喷泉不知道房子号码,只知道门的序列号。对于人类来说,这不是很方便,所以我们使用一张地图(称为 ARP 表),它提供了房子号码与门的序列号之间的转换。
如果你住在 14 号房子,想拜访 15 号房子,你会使用这条路(只有一条,而且是你的,所以不会有交通堵塞!)先到达喷泉,然后看看标志。你从地图上知道哪个序列号对应哪个房子,所以你可以沿着通往 15 号房子的路线前往。在这种星形拓扑中,你总是先去喷泉,而不是直接去你想要拜访的房子,因为没有直接的路径。社区内的路径代表了第 2 层链接。你无法通过这些路径到达另一个社区。
现在,如果从你的 14 号房子,你想要去拜访 24 号房子怎么办?这是另一个社区,这意味着 14 号的 IP 地址/子网掩码与 24 号不同。实际上,第 10 和第 20 社区是不同的。所以你知道目的地是另一个社区,这种情况下,你必须首先去找你的门卫(但总是通过喷泉,正如我们所见)。他是你社区的默认网关,他住在 11 号房子。规则是去找他,对于任何目的地在你社区之外的地方。
只有他有地图(路由表)能够到达第 20 号社区,并且知道应该走哪条路(这被称为第 3 层路由,因为你正在离开你的社区)。这张地图显示了到达 20 号社区的正确门。等一下,如果一扇门是一个网络接口,那么门卫房子是不是还有另一扇门?完全正确!11 号房子有另一扇门,门上有另一个号码(101),当然这扇门上有另一个序列号(MAC 地址)。
通过这扇门出去,你现在可以沿着路径到达第 20 号社区,这个社区有自己的门卫在 21 号房子。这个门卫的地图(路由表)指导你到达目的地的正确门。这扇门让你进入了第 20 号社区,因为你的目的地 24 属于它。门卫还给了你地图(ARP 表),所以你可以在喷泉上找到方向。现在,你可以沿着通往绿色喷泉的路径走了。从那里,你只需跟着标志和路径到达 24 号房子。当你想回家时,你沿着相反的方向走同样的路径回去。

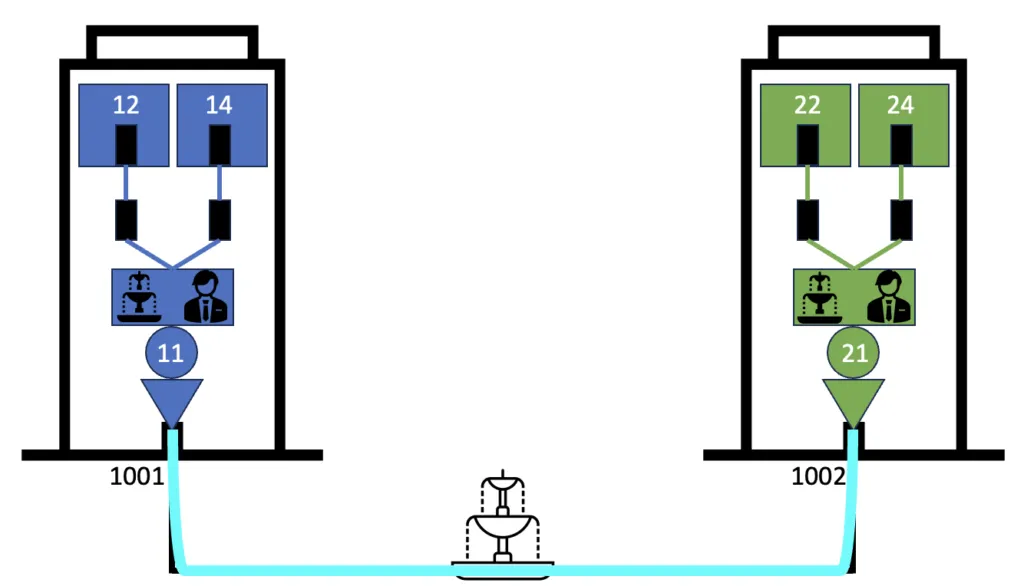

现在你了解了网络的基础知识,让我们来看看在 Kubernetes 中它是如何工作的。是的,它稍微复杂一些,但让我们一步一步来,使用下面的图片来更好地理解:
我们现在没有房子,而是建筑。建筑之间的网络与传统网络仍然相同,中间有一个交换机/喷泉。建筑的入口有一扇门,上面有建筑的号码(它的 IP 地址),它是 1000 个社区的一份子。一个建筑将代表我们 Kubernetes 集群的一个节点。
你知道 Kubernetes 是一个容器编排器。一个容器包装成一个 pod。为了简单起见,让我们假设一个 pod 只有一个容器,因此这两个术语在这里是等价的。这个 pod 就像我们建筑中的一个私人部分。公寓的大小可以不同,因为它可能有 2、3 或 4 个卧室,这将是你的容器在节点上需要的 CPU 和内存容量。有些公寓是空的,所以建筑仍然有一些容量。然而,在 Kubernetes 中,pod 是根据需要创建和删除的。所以在我们的建筑中,这意味着有时会创建一个 2 卧室的公寓,当不再使用时,它可能会被从建筑物中移除。然后,如果建筑有足够的空间,可能会创建一个 5 卧室的公寓。然后想象一下,这是一座乐高建筑,里面你可以根据需要建造和拆除不同大小的公寓!这不是很棒吗?
在每个建筑物中,容器/pod 有自己的社区(IP 子网)。在 Kubernetes 中,CNI 的功能基本上是为 pod 分配号码(IP 地址),以便它们可以彼此通信。默认情况下,Cilium 为每个建筑使用不同的社区。当创建一个公寓时,Cilium 会为其分配一个号码。当删除并重新创建一个公寓时,它将获得另一个号码,因此它是临时的。这里蓝色的社区使用 10 号范围,绿色的社区使用 20 号。你可以注意到蓝色和绿色社区的数字范围与建筑物的范围不同。只是为了让你知道,这种设计被称为叠加网络。还有其他可能的,但这是常用的一种。这是一个在节点网络之上的 pod 网络。
现在,你住在 12 号公寓,你要怎么去拜访 14 号公寓?就像我们在传统网络示例中所做的那样,你是我们要追踪的数据包!当然,你通过它的门(它的网络接口)离开公寓。与我们之前的示例不同之处在于,你现在不是离开房子,而是离开了你的公寓,但仍然在建筑物内部。然后你走过一个私人走廊,到达另一扇门(这是 LXC 接口)。
这扇门给了你进入建筑的公共空间的访问,这里进行了路由和派发。我们称之为 Cilium 大厅(蓝色矩形)。当选择 Cilium 为这个 Kubernetes 集群提供通信时,每个建筑物都安装了这个大厅的 Cilium 代理。大厅里有一个门卫,他不住在公寓里,而是在大厅的一个甲板上等待。他有一个服务人员团队,在建筑物的不同门处等候提供指导。这是因为 Cilium 使用一个叫做 eBPF 的魔法路由地图,有效地帮助旅行者。
当你到达走廊尽头的门时,你向等在这里的服务人员表示你要去 14 号。他在他的魔法 eBPF 地图中找到了一个与 14 号相匹配的项目,并直接向你展示了右上角的走廊门。你不必去大厅,他向你展示了一条秘密通道,直接到达那里。然后你打开那扇门,跟着走廊,到达了 14 号公寓。你回去到 12 号公寓,沿着相同的路径和过程,但是方向相反。
因此,这种调度与传统的交换方式不同,并且非常快速,这要归功于魔法 eBPF 地图!
现在,从 12 号公寓,你想去拜访另一个建筑物里的 22 号公寓。你的旅行开始和以前一样,你离开你的公寓,沿着走廊,询问等待在这里的服务人员的方向。由于目的地是另一个社区的 22 号,这次他把你引导到了大厅。在这里,与传统网络一样,你需要大厅中的门卫的帮助。门卫查看他的地图(路由表),指引你去 22 号的方向,并向你展示要使用的门号码 11(cilium_host)。
当你打开那扇门时,你会看到后面有另一扇门:那就是蓝色的三角形,称为 VXLAN 接口。这扇门通向一个漂亮的透明隧道,穿过建筑物的主门。你受到雨水的保护,可以欣赏到另一个建筑物的景色。你甚至可以看到室外的喷泉!当你到达绿色建筑物时,你离开隧道,去见在绿色三角形(VXLAN 接口)处等待你的服务人员。你告诉他你的目的地,他在他的魔法 eBPF 地图中找到了与 22 号相匹配的项目,并向你展示了一条通往左上角走廊门的秘密通道。然后你跟着走廊,到达了你的目的地。和以前一样,你回去的路线将沿着相同的路径,但方向相反。
这就是第 3 层路由,因为目的社区与你的不同。你可以看到在 Kubernetes 中比传统路由稍微复杂一些。
希望这有助于你理解传统网络和 Kubernetes 网络之间的区别,也希望后者现在对你来说更清晰了。如果这就是你所需要的,那么我很高兴你阅读了这篇博文,希望你喜欢它。如果你现在想了解更多关于 Kubernetes 网络的内容,请保持关注,因为我将写一篇 中级篇,你将在其中看到一个真实集群上建筑物的样子!
