目标检测

概述

在完成图像分类的学习后，我们将目光转向更高级的计算机视觉任务——目标检测。图像分类为整张图片分配一个标签，而目标检测则进一步识别并定位图片中的多个目标。这一能力为边缘计算和物联网设备（如 Raspberry Pi）带来了更多应用场景和挑战。

目标检测融合了分类与定位两大任务。它不仅判断图片中有哪些对象，还能通过绘制边界框等方式，精确标注对象的位置。这种复杂性让目标检测成为理解视觉场景的强大工具，但也对模型和训练方法提出了更高要求。

在边缘 AI 场景下，受限于计算资源，实现高效的目标检测模型尤为关键。图像分类中遇到的模型体积、推理速度与精度的平衡问题，在目标检测中被进一步放大。但回报也更大，因为目标检测能实现更细致、丰富的视觉数据分析。

目标检测在边缘设备上的典型应用包括：

• 安防监控系统
• 自动驾驶与无人机
• 工业质检
• 野生动物监测
• 增强现实应用

在本章实践中，我们将基于图像分类的知识，深入目标检测。重点介绍适合边缘设备的主流目标检测架构，如：

• 单阶段检测器（如 MobileNet、EfficientDet）
• FOMO（Faster Objects, More Objects）
• YOLO（You Only Look Once）

想进一步了解目标检测模型，可参考教程 A Gentle Introduction to Object Recognition With Deep Learning。

我们将分别体验以下目标检测模型：

• TensorFlow Lite Runtime（现已更名为 LiteRT）
• Edge Impulse Linux Python SDK
• Ultralitics

在本实验中，我们将系统学习目标检测的基本原理及其与图像分类的区别，并掌握如何基于自建数据集训练、微调、测试、优化和部署主流目标检测模型。

目标检测基础

目标检测是在图像分类基础上的重要扩展。理解目标检测，首先要明确它与图像分类的核心区别：

图像分类 vs. 目标检测

图像分类：

• 为整张图片分配一个标签
• 回答“这张图片的主要内容是什么？”
• 输出单一类别预测

目标检测：

• 识别并定位图片中的多个对象
• 回答“图片中有哪些对象？它们分别在哪里？”
• 输出多个预测结果，每个包含类别标签和边界框

举例说明：

如上图所示，图像分类只给出整体标签，而目标检测能识别多个对象及其具体位置。

目标检测的关键组成

目标检测系统通常包含两大核心模块：

1. 目标定位：确定对象在图片中的位置，通常输出边界框（矩形区域）。
2. 目标分类：对每个定位到的区域进行类别判别，类似于图像分类，但针对每个局部区域。

目标检测的挑战

相比图像分类，目标检测面临更多挑战：

• 多目标：一张图片可能包含多个不同类别、大小、位置的对象
• 尺度变化：对象在图片中可能有不同尺寸
• 遮挡：对象可能部分被遮挡或重叠
• 背景干扰：复杂背景下区分目标更难
• 实时性：许多应用要求极快的推理速度，尤其在边缘设备上

目标检测方法

主流目标检测方法分为两类：

1. 两阶段检测器：先生成候选区域，再对每个区域分类。典型如 R-CNN 系列（Fast R-CNN、Faster R-CNN）。
2. 单阶段检测器：一次前向传播同时预测边界框和类别概率。典型如 YOLO、EfficientDet、SSD、FOMO。单阶段方法速度更快，更适合 Raspberry Pi 等边缘设备。

评估指标

目标检测常用的评估指标有：

• IoU（交并比）：衡量预测框与真实框的重叠程度
• mAP（平均精度均值）：综合各类别和 IoU 阈值下的精度与召回率
• FPS（帧率）：检测速度，边缘设备实时应用的关键指标

预训练目标检测模型概览

如前所述，目标检测模型可对图片或视频流中的已知对象进行识别，并输出其在图片中的位置。

可在线体验常见模型：Object Detection - MediaPipe Studio

在 Kaggle 上可找到适用于 Raspberry Pi 的主流 tflite 预训练模型，如 ssd_mobilenet_v1 和 EfficientDet。这些模型基于 COCO 数据集（91 类，20 万张标注图片）训练。下载模型后上传至 Raspi 的 ./models 文件夹。

也可在 GitHub 获取模型及 COCO 标签文件。

本实验首先聚焦于 $300\times 300$ 的 SSD-Mobilenet V1 预训练模型，并与 $320\times 320$ 的 EfficientDet-lite0 进行对比，二者均基于 COCO 2017 数据集训练，已转换为 TensorFlow Lite 格式（SSD Mobilenet 4.2 MB，EfficientDet 4.6 MB）。

SSD-Mobilenet V2/V3 更适合迁移学习，但本节以公开的 V1 TFLite 模型为例进行演示。

配置 TFLite 环境

请确认已完成上一节“图像分类”实验的相关步骤：

• 更新 Raspberry Pi
• 安装所需库
• （可选）创建虚拟环境

source ~/tflite/bin/activate

• 安装 TensorFlow Lite Runtime
• 在虚拟环境中安装其他 Python 库

创建工作目录

假设上节已创建 Documents/TFLITE 文件夹，现在为目标检测实验新建专用目录：

cd Documents/TFLITE/
mkdir OBJ_DETECT
cd OBJ_DETECT
mkdir images
mkdir models
cd models

推理与后处理

新建 notebook 按步骤实现目标检测：

导入所需库：

import time
import numpy as np
import matplotlib.pyplot as plt
from PIL import Image
import tflite_runtime.interpreter as tflite

加载 TFLite 模型并分配张量：

model_path = "./models/ssd-mobilenet-v1-tflite-default-v1.tflite"
interpreter = tflite.Interpreter(model_path=model_path)
interpreter.allocate_tensors()

获取输入输出张量信息：

input_details = interpreter.get_input_details()
output_details = interpreter.get_output_details()

输入信息 指明模型期望的图片格式。形状为 (1, 300, 300, 3)，类型为 uint8，即输入为未归一化的 $300\times 300\times 3$ 彩色图片，单张输入（Batch=1）。

输出信息 包含类别（classes）、概率（scores）、边界框（boxes）及检测到的对象数量（num_detections）。模型最多可检测 10 个对象。

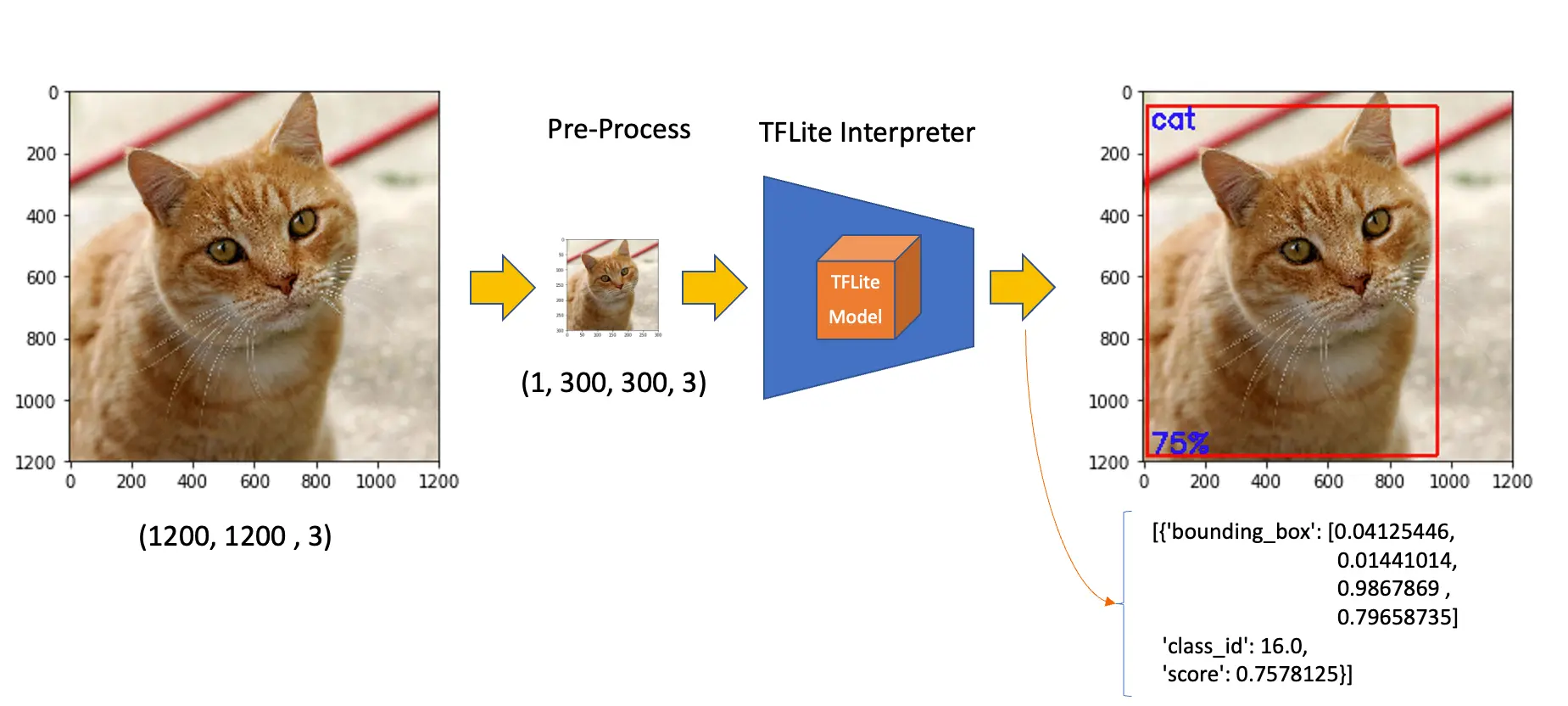

如上例，模型以 76% 概率检测到类别 ID 为 16 的对象，边界框为 [0.028011084, 0.020121813, 0.9886069, 0.802299]，分别对应 ymin、xmin、ymax、xmax。

y 轴自上而下，x 轴自左至右。已知图片尺寸，即可绘制目标的矩形框：

查找类别 ID 16 的含义，打开 coco_labels.txt，第 16 行为 cat，概率即为得分。

接下来上传包含多个对象的图片进行测试。

img_path = "./images/cat_dog.jpeg"
orig_img = Image.open(img_path)

# 显示图片
plt.figure(figsize=(8, 8))
plt.imshow(orig_img)
plt.title("原始图片")
plt.show()

根据输入信息，预处理图片：

img = orig_img.resize(
    (input_details[0]["shape"][1], input_details[0]["shape"][2])
)
input_data = np.expand_dims(img, axis=0)
input_data.shape, input_data.dtype

新输入数据形状为 (1, 300, 300, 3)，类型为 uint8，与模型要求一致。

推理并计时：

start_time = time.time()
interpreter.set_tensor(input_details[0]["index"], input_data)
interpreter.invoke()
end_time = time.time()
inference_time = (
    end_time - start_time
) * 1000  # 毫秒
print("推理时间：{:.1f}ms".format(inference_time))

约 800ms，可获取 4 个输出：

boxes = interpreter.get_tensor(output_details[0]["index"])[0]
classes = interpreter.get_tensor(output_details[1]["index"])[0]
scores = interpreter.get_tensor(output_details[2]["index"])[0]
num_detections = int(
    interpreter.get_tensor(output_details[3]["index"])[0]
)

快速查看得分大于 0.5 的目标：

for i in range(num_detections):
    if scores[i] > 0.5:
        print(f"Object {i}:")
        print(f"  Bounding Box: {boxes[i]}")
        print(f"  Confidence: {scores[i]}")
        print(f"  Class: {classes[i]}")

可视化检测结果：

plt.figure(figsize=(12, 8))
plt.imshow(orig_img)
for i in range(num_detections):
    if scores[i] > 0.5:
        ymin, xmin, ymax, xmax = boxes[i]
        (left, right, top, bottom) = (
            xmin * orig_img.width,
            xmax * orig_img.width,
            ymin * orig_img.height,
            ymax * orig_img.height,
        )
        rect = plt.Rectangle(
            (left, top),
            right - left,
            bottom - top,
            fill=False,
            color="red",
            linewidth=2,
        )
        plt.gca().add_patch(rect)
        class_id = int(classes[i])
        class_name = labels[class_id]
        plt.text(
            left,
            top - 10,
            f"{class_name}: {scores[i]:.2f}",
            color="red",
            fontsize=12,
            backgroundcolor="white",
        )

EfficientDet 简介

EfficientDet 虽不属于 SSD（单次检测器）模型，但与 SSD 等架构有诸多相似之处，并在此基础上创新：

1. EfficientDet：

   • 2019 年 Google 提出
   • 以 EfficientNet 为骨干网络
   • 引入 BiFPN（双向特征金字塔网络）
   • 采用复合缩放策略，整体高效扩展

2. 与 SSD 的相似点：

   • 均为单阶段检测器，单次前向传播完成定位与分类
   • 均利用多尺度特征图检测不同尺寸目标

3. 主要区别：

   • 骨干网络：SSD 常用 VGG/MobileNet，EfficientDet 用 EfficientNet
   • 特征融合：SSD 用简单金字塔，EfficientDet 用 BiFPN
   • 缩放方式：EfficientDet 复合缩放，整体更灵活

4. 优势：

   • 精度与效率权衡优于 SSD 等主流模型
   • 支持多种规模，适配不同性能需求

EfficientDet 可视为单阶段检测架构的进化，输出结构与 SSD 类似（边界框与类别分数）。

可参考 notebook 进一步探索 EfficientDet。

目标检测项目实战

接下来，我们将从数据采集到训练与部署，完整实现一个目标检测项目。训练模型包括 SSD-MobileNet V2、FOMO 和 YOLO，均基于同一数据集。

项目目标

所有机器学习项目都需明确目标。假设我们在工厂需对 轮子 和特殊 盒子 进行分拣与计数。

即需实现多标签分类，每张图片可能有三类：

• 背景（无对象）
• 盒子
• 轮子

原始数据采集

明确目标后，首要任务是采集数据集。可用手机、Raspi 或混合方式采集原始图片（无标签）。Raspberry Pi 可通过 Web 应用实时预览并采集 QVGA (320 x 240) 图片。

从 GitHub 获取 get_img_data.py 脚本并运行：

python3 get_img_data.py

访问 Web 界面：

• 若在 Raspberry Pi 本地（有桌面环境）：浏览器访问 http://localhost:5000
• 局域网其他设备：浏览器访问 http://<raspberry_pi_ip>:5000（将 <raspberry_pi_ip> 替换为实际 IP），如 http://192.168.4.210:5000

该脚本基于 Raspberry Pi 摄像头，提供 Web 采集界面，便于机器学习项目采集图片数据。

在浏览器输入标签（如 box-wheel），点击 Start Capture 开始采集。

注意，采集图片暂不标注具体类别，后续再标注。

通过实时预览调整拍摄，点击 Capture Image 保存图片至当前标签文件夹（如 dataset/box-wheel）。

采集足够图片后，点击 Stop Capture。图片保存在 dataset/box-wheel 文件夹：

建议采集约 60 张图片，涵盖不同角度、背景和光照。可用 Filezilla 将数据集传至主机。

数据标注

目标检测项目的下一步是为图片打标签，即为每个对象绘制边界框。可用 LabelImg、CVAT、Roboflow 或 Edge Impulse Studio。本节以 Roboflow 为例。

选用 Roboflow（免费版）主要因其支持自动标注和多格式导出，便于在 Edge Impulse、Ultralitics 等平台训练。Edge Impulse 标注数据无法直接用于其他平台。

上传原始数据集至 Roboflow，新建项目（如“box-versus-wheel”）。

Roboflow 标注流程详见其官方教程，此处不再赘述。

标注

项目创建并上传图片后，使用“Auto-Label”工具自动标注。可上传仅含背景的图片，无需标注。

标注完成后，按训练、验证、测试划分数据集。

数据预处理

最后一步是预处理数据集，生成最终训练集。将所有图片调整为 $320\times 320$，并进行数据增强（如旋转、裁剪、亮度调整）。

最终得到 153 张图片。

导出数据集为 Edge Impulse、Ultralitics 等支持的格式（如 YOLOv8），下载压缩包。

数据集结构如下：

三大文件夹分别为 train、test、valid，每个包含 images 和 labels 子文件夹。标签文件格式为 class_id bounding box coordinates，本例中 0 表示 box，1 表示 wheel，编号按类别字母顺序排列。

data.yaml 文件包含类别名等信息，符合 YOLO 格式。

预处理后的数据集可在 Roboflow 获取。

在 Edge Impulse Studio 训练 SSD MobileNet 模型

登录 Edge Impulse Studio，新建项目。

可直接克隆本实验项目：Raspi - Object Detection。

在 Dashboard 页，Project info 处选择 Bounding boxes (object detection) 作为标注方式。

上传标注数据

在 Data acquisition 页，UPLOAD DATA 区域上传本地数据集。

选择 train 文件夹（含 images 和 labels），标签格式选 “YOLO TXT”，上传至 Training，点击 Upload data。

同理上传 test 和 valid 数据。最终数据集共 153 张图片，训练/测试比例约 84%/16%。

标签文件中 0、1 分别对应 box 和 wheel。

Impulse 设计

进入 Create impulse 步骤，首先选择部署目标设备。弹窗中选择 Raspberry 4（介于 Raspi-Zero 与 Raspi-5 之间）。

该选择仅影响延迟估算，不影响训练。

本阶段需定义：

• 预处理：图片已在 Roboflow 预处理为 320x320，无需调整。若上传非正方形图片，将自动拉伸为正方形。
• 模型设计：选择 “Object Detection”。

数据集预处理

在 Image 区域，选择 Color depth 为 RGB，点击 Save parameters。

自动进入 Generate features，所有样本预处理后共 480 个对象：207 个 box，273 个 wheel。

特征可视化显示样本分布良好。

模型设计、训练与测试

选择预训练模型：MobileNetV2 SSD FPN-Lite (320x320 only)，支持最多检测 10 个对象，模型约 3.7 MB，输入为 $320\times 320$ RGB。

训练超参数：

• 轮数（Epochs）：25
• 批量大小（Batch size）：32
• 学习率（Learning Rate）：0.15

训练时 20% 数据用于验证。

最终模型 COCO mAP 精度 88.8%，测试集精度 83.3%。

部署模型

两种部署方式：

• TFLite 模型：导出 .tflite，Raspi 可用 Python 推理
• Linux (AARCH64)：导出 Linux 可执行文件，支持 Python SDK

选择 TFLite 模型，在 Dashboard 页下载 Transfer learning model (int8 quantized)：

将模型传至 Raspi ./models，采集或准备图片至 ./images。

推理与后处理

推理流程同“预训练目标检测模型”章节。新建 notebook 实现检测。

导入库：

import time
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as patches
from PIL import Image
import tflite_runtime.interpreter as tflite

定义模型路径与标签：

model_path = "./models/ei-raspi-object-detection-SSD-\
              MobileNetv2-320x0320-int8.lite"
labels = ["box", "wheel"]

模型输出类别 ID（0、1），按类别字母顺序排列。

加载模型、分配张量、获取输入输出信息：

# 加载 TFLite 模型
interpreter = tflite.Interpreter(model_path=model_path)
interpreter.allocate_tensors()

# 获取输入输出张量
input_details = interpreter.get_input_details()
output_details = interpreter.get_output_details()

注意输入类型为 int8，需归一化处理：

input_dtype = input_details[0]["dtype"]
input_dtype

numpy.int8

加载并显示图片：

# 加载图片
img_path = "./images/box_2_wheel_2.jpg"
orig_img = Image.open(img_path)

# 显示图片
plt.figure(figsize=(6, 6))
plt.imshow(orig_img)
plt.title("原始图片")
plt.show()

预处理图片：

scale, zero_point = input_details[0]["quantization"]
img = orig_img.resize(
    (input_details[0]["shape"][1], input_details[0]["shape"][2])
)
img_array = np.array(img, dtype=np.float32) / 255.0
img_array = (
    (img_array / scale + zero_point).clip(-128, 127).astype(np.int8)
)
input_data = np.expand_dims(img_array, axis=0)

检查输入数据：

input_data.shape, input_data.dtype

((1, 320, 320, 3), dtype('int8'))

推理并计时：

# Raspi-Zero 上推理
start_time = time.time()
interpreter.set_tensor(input_details[0]["index"], input_data)
interpreter.invoke()
end_time = time.time()
inference_time = (
    end_time - start_time
) * 1000  # 毫秒
print("推理时间：{:.1f}ms".format(inference_time))

Raspi-Zero 上约 600ms，Raspi-5 更快。

获取输出：

boxes = interpreter.get_tensor(output_details[1]["index"])[0]
classes = interpreter.get_tensor(output_details[3]["index"])[0]
scores = interpreter.get_tensor(output_details[0]["index"])[0]
num_detections = int(
    interpreter.get_tensor(output_details[2]["index"])[0]
)

输出检测结果：

for i in range(num_detections):
    if scores[i] > 0.5:
        print(f"Object {i}:")
        print(f"  Bounding Box: {boxes[i]}")
        print(f"  Confidence: {scores[i]}")
        print(f"  Class: {classes[i]}")

可视化检测结果（阈值 0.5）：

threshold = 0.5
plt.figure(figsize=(6, 6))
plt.imshow(orig_img)
for i in range(num_detections):
    if scores[i] > threshold:
        ymin, xmin, ymax, xmax = boxes[i]
        (left, right, top, bottom) = (
            xmin * orig_img.width,
            xmax * orig_img.width,
            ymin * orig_img.height,
            ymax * orig_img.height,
        )
        rect = plt.Rectangle(
            (left, top),
            right - left,
            bottom - top,
            fill=False,
            color="red",
            linewidth=2,
        )
        plt.gca().add_patch(rect)
        class_id = int(classes[i])
        class_name = labels[class_id]
        plt.text(
            left,
            top - 10,
            f"{class_name}: {scores[i]:.2f}",
            color="red",
            fontsize=12,
            backgroundcolor="white",
        )

降低阈值至 0.3：

此时出现误检和多重检测（同一对象被多次检测）。

为提升检测效果，可实现 非极大值抑制（NMS），去除重叠框，仅保留置信度最高的检测。

定义 non_max_suppression() 函数：

def non_max_suppression(boxes, scores, threshold):
    # Convert to corner coordinates
    x1 = boxes[:, 0]
    y1 = boxes[:, 1]
    x2 = boxes[:, 2]
    y2 = boxes[:, 3]

    areas = (x2 - x1 + 1) * (y2 - y1 + 1)
    order = scores.argsort()[::-1]

    keep = []
    while order.size > 0:
        i = order[0]
        keep.append(i)
        xx1 = np.maximum(x1[i], x1[order[1:]])
        yy1 = np.maximum(y1[i], y1[order[1:]])
        xx2 = np.minimum(x2[i], x2[order[1:]])
        yy2 = np.minimum(y2[i], y2[order[1:]])

        w = np.maximum(0.0, xx2 - xx1 + 1)
        h = np.maximum(0.0, yy2 - yy1 + 1)
        inter = w * h
        ovr = inter / (areas[i] + areas[order[1:]] - inter)

        inds = np.where(ovr <= threshold)[0]
        order = order[inds + 1]

    return keep

函数说明略。

定义可视化函数，结合 IoU 阈值，仅显示 NMS 后目标：

def visualize_detections(
    image, boxes, classes, scores, labels, threshold, iou_threshold
):
    if isinstance(image, Image.Image):
        image_np = np.array(image)
    else:
        image_np = image
    height, width = image_np.shape[:2]
    # Convert normalized coordinates to pixel coordinates
    boxes_pixel = boxes * np.array([height, width, height, width])
    # Apply NMS
    keep = non_max_suppression(boxes_pixel, scores, iou_threshold)
    # Set the figure size to 12x8 inches
    fig, ax = plt.subplots(1, figsize=(12, 8))
    ax.imshow(image_np)
    for i in keep:
        if scores[i] > threshold:
            ymin, xmin, ymax, xmax = boxes[i]
            rect = patches.Rectangle(
                (xmin * width, ymin * height),
                (xmax - xmin) * width,
                (ymax - ymin) * height,
                linewidth=2,
                edgecolor="r",
                facecolor="none",
            )

            ax.add_patch(rect)
            class_name = labels[int(classes[i])]
            ax.text(
                xmin * width,
                ymin * height - 10,
                f"{class_name}: {scores[i]:.2f}",
                color="red",
                fontsize=12,
                backgroundcolor="white",
            )
    plt.show()

定义推理主函数：

def detect_objects(img_path, conf=0.5, iou=0.5):
    orig_img = Image.open(img_path)
    scale, zero_point = input_details[0]["quantization"]
    img = orig_img.resize(
        (input_details[0]["shape"][1], input_details[0]["shape"][2])
    )
    img_array = np.array(img, dtype=np.float32) / 255.0
    img_array = (
        (img_array / scale + zero_point)
        .clip(-128, 127)
        .astype(np.int8)
    )
    input_data = np.expand_dims(img_array, axis=0)

    # Raspi-Zero 上推理
    start_time = time.time()
    interpreter.set_tensor(input_details[0]["index"], input_data)
    interpreter.invoke()
    end_time = time.time()
    inference_time = (
        end_time - start_time
    ) * 1000  # 毫秒

    print("推理时间：{:.1f}ms".format(inference_time))

    # 提取输出
    boxes = interpreter.get_tensor(output_details[1]["index"])[0]
    classes = interpreter.get_tensor(output_details[3]["index"])[0]
    scores = interpreter.get_tensor(output_details[0]["index"])[0]
    num_detections = int(
        interpreter.get_tensor(output_details[2]["index"])[0]
    )

    visualize_detections(
        orig_img,
        boxes,
        classes,
        scores,
        labels,
        threshold=conf,
        iou_threshold=iou,
    )

调用示例：

img_path = "./images/box_2_wheel_2.jpg"
detect_objects(img_path, conf=0.3, iou=0.05)

在 Edge Impulse Studio 训练 FOMO 模型

虽然 SSD MobileNet 模型的推理效果不错，但在 Raspi-Zero 上延迟较高，推理时间在 0.5 到 1.3 秒之间，约等于或低于 1 帧每秒（FPS）。为提升速度，可以采用 FOMO（Faster Objects, More Objects）算法。

FOMO 是一种新型机器学习算法，可在实时场景下计数多个目标并定位其在图片中的位置，所需算力和内存仅为 MobileNet SSD 或 YOLO 的 $1/30$。其核心在于，传统模型通过边界框标注目标大小，而 FOMO 只关注目标的中心点坐标，忽略目标尺寸，从而极大提升效率。

FOMO 的工作原理

在典型的目标检测流程中，第一步是从输入图片中提取特征。FOMO 利用 MobileNetV2 完成特征提取，高效捕捉纹理、形状和边缘等关键信息。

特征提取后，FOMO 采用简化的中心点检测架构，将特征图划分为网格，每个单元格判断是否存在目标中心点。模型为每个单元格输出置信度，表示该区域存在目标的概率。

以 $96\times 96$ 输入为例，FOMO 将图片划分为 $12\times 12$ 网格（$96/8=12$）；$160\times 160$ 输入则为 $20\times 20$ 网格。FOMO 对每个像素块进行分类，判断是否包含 box 或 wheel，并确定概率最高的区域。若某块无目标，则归为 background。最终，FOMO 输出每个目标中心点的坐标（归一化到图片尺寸）。

速度与精度的权衡：

• 网格分辨率：FOMO 使用固定分辨率网格，每个单元格独立检测目标中心，牺牲部分定位精度以换取极高速度，非常适合边缘设备。
• 多目标检测：各单元格独立，FOMO 可同时检测多目标。

Impulse 设计、训练与测试

回到 Edge Impulse Studio，在 Experiments 标签页新建 impulse，输入图片尺寸设为 $160\times 160$（MobileNetV2 推荐输入）。

在 Image 标签页生成特征后，进入 Object detection 标签。

选择预训练模型：FOMO (Faster Objects, More Objects) MobileNetV2 0.35。

训练超参数如下：

• 轮数（Epochs）：30
• 批量大小（Batch size）：32
• 学习率（Learning Rate）：0.001

训练时 20% 数据用于验证。由于数据集在 Roboflow 标注阶段已增强，训练集（80%）无需再做数据增强。

最终模型 F1 分数达 93.3%，在 Raspi-4 上推理延迟仅 8 毫秒，比 SSD MobileNetV2 快约 $60$ 倍。

注意，FOMO 会自动为原有的 box（0）和 wheel（1）类别添加第三类 background。

在 Model testing 标签页可见模型准确率为 94%。下图为测试样例：

目标检测任务中，准确率并非主要评估指标。FOMO 只输出中心点而非边界框，单纯用准确率衡量模型表现并不全面。

部署模型

如前所述，训练好的模型可导出为 TFLite 或 Linux (AARCH64) 格式。此处选择 Linux (AARCH64)，即 Edge Impulse Linux 协议的可执行文件。

Edge Impulse for Linux 模型以 .eim 格式交付，可执行文件包含完整 impulse（信号处理、学习与异常检测模块），针对处理器或 GPU 优化（如 ARM NEON），并内置简易 IPC 层。

在 Deploy 标签页选择 Linux (AARCH64)，选择 int8 模型并点击 Build。

模型将自动下载至本地。

在 Raspi 上新建工作目录：

cd ~
cd Documents
mkdir EI_Linux
cd EI_Linux
mkdir models
mkdir images

重命名模型便于识别，如 raspi-object-detection-linux-aarch64-FOMO-int8.eim，并传至 ./models，采集或准备图片至 ./images。

推理与后处理

推理采用 Linux Python SDK。该库支持在 Linux 设备上用 Python 运行模型与采集数据，开源地址：edgeimpulse/linux-sdk-python。

创建虚拟环境：

python3 -m venv ~/eilinux
source ~/eilinux/bin/activate

安装依赖库：

sudo apt-get update
sudo apt-get install libatlas-base-dev libportaudio0 libportaudio2
sudo apt-get install libportaudiocpp0 portaudio19-dev

pip3 install edge_impulse_linux -i https://pypi.python.org/simple
pip3 install Pillow matplotlib pyaudio opencv-contrib-python

sudo apt-get install portaudio19-dev
pip3 install pyaudio
pip3 install opencv-contrib-python

赋予模型可执行权限：

chmod +x raspi-object-detection-linux-aarch64-FOMO-int8.eim

安装 Jupyter Notebook：

pip3 install jupyter

本地启动 notebook（Raspi-4/5 桌面环境）：

jupyter notebook

或在电脑浏览器远程访问：

jupyter notebook --ip=192.168.4.210 --no-browser

新建 notebook，按步骤用 FOMO 模型检测图片中的 box 和 wheel。

导入库：

import sys, time
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.patches as patches
from PIL import Image
import cv2
from edge_impulse_linux.image import ImageImpulseRunner

定义模型路径与标签：

model_file = "raspi-object-detection-linux-aarch64-int8.eim"
model_path = "models/" + model_file  # Edge Impulse 训练模型
labels = ["box", "wheel"]

模型输出类别 ID（0、1），按字母顺序排列。

加载并初始化模型：

# 加载模型文件
runner = ImageImpulseRunner(model_path)

# 初始化模型
model_info = runner.init()

model_info 包含模型关键信息。与 TFLite 不同，EI Linux Python SDK 会自动准备模型推理。

加载并显示图片（需用 OpenCV 读取并转为 RGB）：

# 加载图片
img_path = "./images/1_box_1_wheel.jpg"
orig_img = cv2.imread(img_path)
img_rgb = cv2.cvtColor(orig_img, cv2.COLOR_BGR2RGB)

# 显示图片
plt.imshow(img_rgb)
plt.title("原始图片")
plt.show()

用 runner 获取特征与预处理图片（cropped）：

features, cropped = (
    runner.get_features_from_image_auto_studio_settings(img_rgb)
)

推理并计时：

res = runner.classify(features)

输出检测到的类别、中心点坐标及置信度：

print(
    "Found %d bounding boxes (%d ms.)"
    % (
        len(res["result"]["bounding_boxes"]),
        res["timing"]["dsp"] + res["timing"]["classification"],
    )
)
for bb in res["result"]["bounding_boxes"]:
    print(
        "\t%s (%.2f): x=%d y=%d w=%d h=%d"
        % (
            bb["label"],
            bb["value"],
            bb["x"],
            bb["y"],
            bb["width"],
            bb["height"],
        )
    )

Found 2 bounding boxes (29 ms.)
 1 (0.91): x=112 y=40 w=16 h=16
 0 (0.75): x=48 y=56 w=8 h=8

结果显示检测到两个目标：类别 0（box）和类别 1（wheel），均正确。

可视化检测结果（默认阈值 0.5）：

print(
    "\tFound %d bounding boxes (latency: %d ms)"
    % (
        len(res["result"]["bounding_boxes"]),
        res["timing"]["dsp"] + res["timing"]["classification"],
    )
)
plt.figure(figsize=(5, 5))
plt.imshow(cropped)

# 遍历所有检测框
bboxes = res["result"]["bounding_boxes"]
for bbox in bboxes:

    # 获取检测框中心
    left = bbox["x"]
    top = bbox["y"]
    width = bbox["width"]
    height = bbox["height"]

    # 绘制中心圆
    circ = plt.Circle(
        (left + width // 2, top + height // 2),
        5,
        fill=False,
        color="red",
        linewidth=3,
    )
    plt.gca().add_patch(circ)
    class_id = int(bbox["label"])
    class_name = labels[class_id]
    plt.text(
        left,
        top - 10,
        f'{class_name}: {bbox["value"]:.2f}',
        color="red",
        fontsize=12,
        backgroundcolor="white",
    )
plt.show()

使用 Ultralytics 探索 YOLO 模型

本实验将带你体验 YOLOv8。 Ultralytics 的 YOLOv8 是著名实时目标检测与图像分割模型 YOLO 的一个版本。YOLOv8 基于深度学习和计算机视觉的最新进展，兼具极高的速度与精度，结构简洁，适用于从边缘设备到云 API 的多种硬件平台，易于集成和扩展。

YOLO 模型简介

YOLO（You Only Look Once）是一种高效且广泛应用的目标检测算法，以其实时处理能力著称。与传统目标检测系统通过分类器或定位器多步检测不同，YOLO 将检测问题视为单一回归任务。该创新方法使 YOLO 能够在一次前向推理中同时预测多组边界框及其类别概率，大幅提升了检测速度。

主要特性

1. 单网络架构：

   • YOLO 采用单一神经网络处理整张图片，将图片划分为网格，每个网格单元直接预测边界框及类别概率。端到端训练提升了速度并简化了模型结构。

2. 实时处理能力：

   • YOLO 最大亮点之一是实时目标检测能力。根据不同版本和硬件，YOLO 可实现高帧率（FPS）处理，非常适合视频监控、自动驾驶、体育赛事分析等对速度和准确性要求极高的场景。

3. 版本演进：

   • YOLO 从 v1 发展到最新的 v10，每一代都在精度、速度和效率上持续优化。YOLOv8 引入了更优的网络结构、训练方法和硬件适配，性能更强。
   • 虽然 YOLOv10 是家族最新成员，论文表现优异，但截至 2024 年 5 月尚未完全集成进 Ultralytics 库。根据精度 - 召回曲线分析，YOLOv8 通常优于 YOLOv9，能更好地捕获真阳性并减少误报（详见 相关分析）。因此本实验以 YOLOv8n 为基础。



4. 精度与效率兼备：

   • 早期 YOLO 以速度换取部分精度，近年版本在两者间取得更好平衡。新模型不仅更快，还能检测小目标（如蜜蜂），在复杂数据集上表现优异。

5. 广泛应用场景：

   • YOLO 的通用性使其在交通监控、安防、农业等领域广泛应用，如车辆计数、威胁识别、农作物与牲畜监测等，几乎适用于所有需高效目标检测的场景。

6. 活跃社区与持续开发：

   • YOLO 拥有强大的开发者和研究者社区（YOLOv8 社区尤为活跃）。开源实现和丰富文档便于定制和集成。主流深度学习框架如 Darknet、TensorFlow、PyTorch 均支持 YOLO，极大拓展了其适用范围。
   • Ultralytics YOLOv8 不仅支持 检测（本实验重点），还支持 分割、姿态估计（基于 COCO 数据集预训练），以及 分类（基于 ImageNet 预训练）。跟踪 模式适用于所有检测、分割和姿态模型。



安装步骤

在树莓派上，先退出当前环境，创建新的工作目录：

deactivate
cd ~
cd Documents/
mkdir YOLO
cd YOLO
mkdir models
mkdir images

为 Ultralytics YOLOv8 创建虚拟环境：

python3 -m venv ~/yolo
source ~/yolo/bin/activate

安装 Ultralytics 及其本地推理依赖：

1. 更新软件包列表，安装 pip 并升级：

   sudo apt update
   sudo apt install python3-pip -y
   pip install -U pip


2. 安装带可选依赖的 ultralytics 包：

   pip install ultralytics[export]


3. 重启设备：

   sudo reboot


YOLO 测试

树莓派重启后，激活 yolo 环境，进入工作目录：

source ~/yolo/bin/activate
cd /Documents/YOLO

使用 YOLOv8n（家族中最小模型）在终端运行推理，自动下载测试图片：

yolo predict model='yolov8n' \
     source='https://ultralytics.com/images/bus.jpg'

YOLO 模型家族均基于 COCO 数据集预训练。

推理结果会在终端显示。以 bus.jpg 为例，检测到 4 个 person，1 个 bus 和 1 个 stop signal：

同时会提示 Results saved to runs/detect/predict。在该目录下可找到保存的图片（bus.jpg），可通过 FTP 下载到桌面查看：

说明 Ultralytics YOLO 已在树莓派上正确安装。但在 Raspi-Zero 上，即使使用最小模型 YOLOv8n，单次推理延迟约 18 秒，速度较慢。

导出模型为 NCNN 格式

在算力有限的边缘设备（如 Raspi-Zero）上部署视觉模型时，延迟是常见问题。可通过导出为高性能格式优化推理速度。

Ultralytics 支持多种导出格式，其中 NCNN 是专为移动端优化的高性能神经网络推理框架，无第三方依赖，跨平台，推理速度优于 TFLite 等主流开源框架。

在树莓派等 ARM 架构设备上，NCNN 推理速度表现最佳。

模型转换及推理流程如下：

1. 将 YOLOv8n PyTorch 模型导出为 NCNN 格式，生成 /yolov8n_ncnn_model：

   yolo export model=yolov8n.pt format=ncnn


2. 使用导出的模型进行推理（此时可直接用本地 bus.jpg 图片）：

   yolo predict model='./yolov8n_ncnn_model' source='bus.jpg'


首次加载模型推理延迟较高（约 17 秒），后续推理可降至 2 秒左右。

用 Python 交互式探索 YOLO

可通过 Python 解释器逐步体验 YOLO 推理流程：

python3

导入 Ultralytics YOLO 库并加载模型：

from ultralytics import YOLO

model = YOLO("yolov8n_ncnn_model")

对图片进行推理（以 bus.jpg 为例）：

img = "bus.jpg"
result = model.predict(img, save=True, imgsz=640, conf=0.5, iou=0.3)

结果与命令行推理基本一致，但使用 NCNN 模型时可能检测不到公交站牌，且延迟更低。

进一步分析 result 内容：

例如，result[0].boxes.data 返回主推理结果，为形状 (4, 6) 的张量，每行分别为 4 个边界框坐标、第 5 列为置信度、第 6 列为类别（如 0: person，5: bus）：

可分别获取推理时间并格式化输出：

inference_time = int(result[0].speed["inference"])
print(f"Inference Time: {inference_time} ms")

统计检测到的目标数量：

print(f"Number of objects: {len (result[0].boxes.cls)}")

通过 Python 可灵活定制输出，详见 Ultralytics YOLO 推理文档。

建议将上述流程写入脚本，便于复用。以 nano 编辑器新建 yolov8_tests.py：

nano yolov8_tests.py

输入如下代码：

from ultralytics import YOLO

# 加载 YOLOv8 模型
model = YOLO("yolov8n_ncnn_model")

# 推理
img = "bus.jpg"
result = model.predict(img, save=False, imgsz=640, conf=0.5, iou=0.3)

# 输出结果
inference_time = int(result[0].speed["inference"])
print(f"Inference Time: {inference_time} ms")
print(f"Number of objects: {len (result[0].boxes.cls)}")

保存并退出（[CTRL+O] + [ENTER] + [CTRL+X]）。

运行脚本：

python yolov8_tests.py

结果与命令行和交互式推理一致。

首次加载 YOLO 库和模型推理耗时较长，后续推理速度显著提升。单次推理可由数秒降至 1 秒以内。

用自定义数据集训练 YOLOv8

回到我们在 Roboflow 标注的“Box versus Wheel”数据集。下载数据集时，选择“Show download code”以便在训练 notebook 中直接引用。

训练建议基于 Ultralytics 官方 Colab 示例进行适配。以下为可直接使用的 Colab 链接：

• YOLOv8 Box versus Wheel 数据集训练 [Colab 在线运行]

Notebook 关键步骤

1. 选择 GPU 运行环境（推荐 NVidia T4，免费）。

2. 使用 PIP 安装 Ultralytics。



3. 导入 YOLO 并上传数据集，粘贴 Roboflow 下载代码，数据集将挂载到 /content/datasets/：



4. 检查并修改 data.yaml，确保图片路径正确：

   names:

   - box
   - wheel
   nc: 2
   roboflow:
   license: CC BY 4.0
   project: box-versus-wheel-auto-dataset
   url: https://universe.roboflow.com/marcelo-rovai-riila/ \
       box-versus-wheel-auto-dataset/dataset/5
   version: 5
   workspace: marcelo-rovai-riila
   test: /content/datasets/Box-versus-Wheel-auto-dataset-5/ \
       test/images
   train: /content/datasets/Box-versus-Wheel-auto-dataset-5/ \
       train/images
   val: /content/datasets/Box-versus-Wheel-auto-dataset-5/ \
       valid/images


5. 设置主要超参数，例如：

   MODEL = 'yolov8n.pt'
   IMG_SIZE = 640
   EPOCHS = 25 # 正式项目建议至少 100 轮


6. 运行训练（命令行方式）：

   !yolo task=detect mode=train model={MODEL} \
     data={dataset.location}/data.yaml \
     epochs={EPOCHS}
     imgsz={IMG_SIZE} plots=True






7. 训练完成后，模型（best.pt）保存在 /runs/detect/train/weights/。用验证集评估模型：

   !yolo task=detect mode=val model={HOME}/runs/detect/train/\
       weights/best.pt data={dataset.location}/data.yaml


   验证结果与训练相近。

8. 用测试集图片推理：

   !yolo task=detect mode=predict model={HOME}/runs/detect/train/\
       weights/best.pt conf=0.25 source={dataset.location}/test/\
       images save=True


   推理结果保存在 runs/detect/predict 文件夹。部分结果如下：



9. 建议将训练、验证和测试结果导出到 Google Drive。先挂载云盘：

   from google.colab import drive
   drive.mount('/content/gdrive')


   然后将 /runs 文件夹内容复制到 Drive 指定目录：

   !scp -r /content/runs '/content/gdrive/MyDrive/\
        10_UNIFEI/Box_vs_Wheel_Project'


在树莓派上用训练模型推理

将训练好的模型 /runs/detect/train/weights/best.pt 下载到本地，通过 FileZilla FTP 上传至树莓派 models 文件夹（可重命名为 box_wheel_320_yolo.pt）。

同样用 FTP 上传部分测试集图片到 ./YOLO/images。

回到 YOLO 目录，进入 Python 解释器：

cd ..
python

导入 YOLO 库并加载自定义模型：

from ultralytics import YOLO

model = YOLO("./models/box_wheel_320_yolo.pt")

指定图片并推理（本次保存推理结果图片以便外部查看）：

img = "./images/1_box_1_wheel.jpg"
result = model.predict(img, save=True, imgsz=320, conf=0.5, iou=0.3)

可对多张图片重复操作。推理结果保存在 runs/detect/predict8。

用 FileZilla FTP 将推理结果下载到桌面查看：

可以看到推理效果非常好！本模型基于 YOLOv8n（家族最小模型）训练。推理延迟约 1 秒，如需进一步优化可转换为 TFLite 或 NCNN 格式。

实时视频流目标检测

本实验涉及的所有模型均可通过摄像头实现实时目标检测。只需将摄像头采集的图片作为模型输入即可。在 Raspi-4/5 桌面环境下，可用 OpenCV 捕获帧并实时显示推理结果。

此外，也可基于 Flask 和 TensorFlow Lite 快速搭建实时目标检测 Web 应用。例如，基于图像分类应用脚本稍作修改，即可实现 基于 TensorFlow Lite 和 Flask 的实时目标检测 Web 应用。

本应用适用于所有 TFLite 模型。请确保模型路径正确，例如：

model_path = "./models/ssd-mobilenet-v1-tflite-default-v1.tflite"

从 GitHub 下载 Python 脚本 object_detection_app.py。

在终端运行：

python3 object_detection_app.py

访问 Web 界面：

• 树莓派本机（有桌面环境）：浏览器访问 http://localhost:5000
• 局域网其他设备：浏览器访问 http://<raspberry_pi_ip>:5000（将 <raspberry_pi_ip> 替换为树莓派 IP），如 http://192.168.4.210:5000

外部桌面运行效果如下：

下面简要介绍应用关键模块：

1. TensorFlow Lite (tflite_runtime)：
   • 用于边缘设备高效推理，模型体积小、性能优，支持硬件加速和量化。
   • 关键函数：Interpreter 加载模型，get_input_details()、get_output_details() 交互模型。
2. Flask：
   • 轻量级 Web 框架，适合快速开发和部署，资源占用低。
   • 关键组件：路由装饰器定义 API，Response 流式传输视频，render_template_string 动态 HTML。
3. Picamera2：
   • 树莓派摄像头接口库，性能优于旧版 Picamera。
   • 关键函数：create_preview_configuration() 配置相机，capture_file() 捕获帧。
4. PIL (Python Imaging Library)：
   • 图像处理库，用于调整大小、绘制边框、格式转换。
   • 关键类：Image 加载处理图片，ImageDraw 绘制形状和文本。
5. NumPy：
   • 高效数组运算，适合处理图像数据和模型输入输出。
   • 关键函数：array() 创建数组，expand_dims() 增加维度。
6. Threading：
   • 并发执行，保证实时性能。
   • 关键组件：Thread 创建线程，Lock 线程同步。
7. io.BytesIO：
   • 内存二进制流，高效处理图片数据，减少 I/O。
8. time：
   • 时间相关函数，sleep() 控制帧率和性能测量。
9. jQuery (前端)：
   • 简化 DOM 操作和 AJAX 请求，动态更新界面。
   • 关键函数：.get()、.post() AJAX，DOM 操作。

主要系统架构：

1. 主线程：运行 Flask 服务器，处理 HTTP 请求和 Web 界面。
2. 相机线程：持续采集摄像头帧。
3. 检测线程：用 TFLite 模型处理帧，进行目标检测。
4. 帧缓冲区：共享内存（加锁）存储最新帧和检测结果。

数据流简述：

1. 相机采集帧 → 帧缓冲区
2. 检测线程读取帧 → TFLite 推理 → 更新检测结果
3. Flask 路由访问缓冲区，提供最新帧和结果
4. Web 客户端 AJAX 获取更新，动态刷新界面

该架构使树莓派等资源有限设备也能高效实现实时目标检测。多线程与高效库（TFLite、PIL）保证实时处理，Flask 和 jQuery 提供友好交互。

如需测试其他模型（如 EfficientDet），只需更改模型路径：

model_path = "./models/lite-model_efficientdet_lite0_\
   detection_metadata_1.tflite"

若需支持 Edge Impulse Studio 训练的 SSD-MobileNetV2 模型，需根据输入细节调整代码，详见 notebook。

总结

本实验系统展示了在树莓派等边缘设备上实现目标检测的完整流程，体现了在资源受限硬件上运行先进视觉任务的强大潜力。主要内容包括：

1. 模型对比：分析了 SSD-MobileNet、EfficientDet、FOMO、YOLO 等多种目标检测模型在边缘设备上的性能与权衡。
2. 训练与部署：以自定义“箱子与轮子”数据集（Roboflow 标注）为例，演示了 Edge Impulse Studio 与 Ultralytics 的训练与部署流程。
3. 优化技巧：介绍了模型量化（TFLite int8）、格式转换（如 NCNN）等多种推理加速方法。
4. 实时应用：以实时目标检测 Web 应用为例，展示了模型在实际交互系统中的集成方式。
5. 性能考量：贯穿实验讨论了模型精度与推理速度的平衡，这对边缘 AI 应用至关重要。

边缘设备目标检测为精准农业、工业自动化、质量检测、智能家居、环境监测等领域带来无限可能。数据本地处理可降低延迟、提升隐私、适应弱网环境。

未来可进一步探索：

• 多模型流水线实现更复杂任务
• 树莓派硬件加速方案
• 目标检测与多传感器融合，打造更完整的边缘 AI 系统
• 构建边缘 - 云协同的智能解决方案

边缘目标检测让 AI 能力深入物理世界，打造智能、响应迅速的系统，开拓人机交互与环境感知新前沿。

参考资料

• “Box versus Wheel”数据集

• 树莓派 SSD-MobileNet Notebook

• 树莓派 EfficientDet Notebook

• 树莓派 FOMO - EI Linux Notebook

• YOLOv8 Box versus Wheel 数据集训练（CoLab）

• Edge Impulse 项目 - SSD MobileNet 与 FOMO

• Python 脚本合集

• 模型下载
